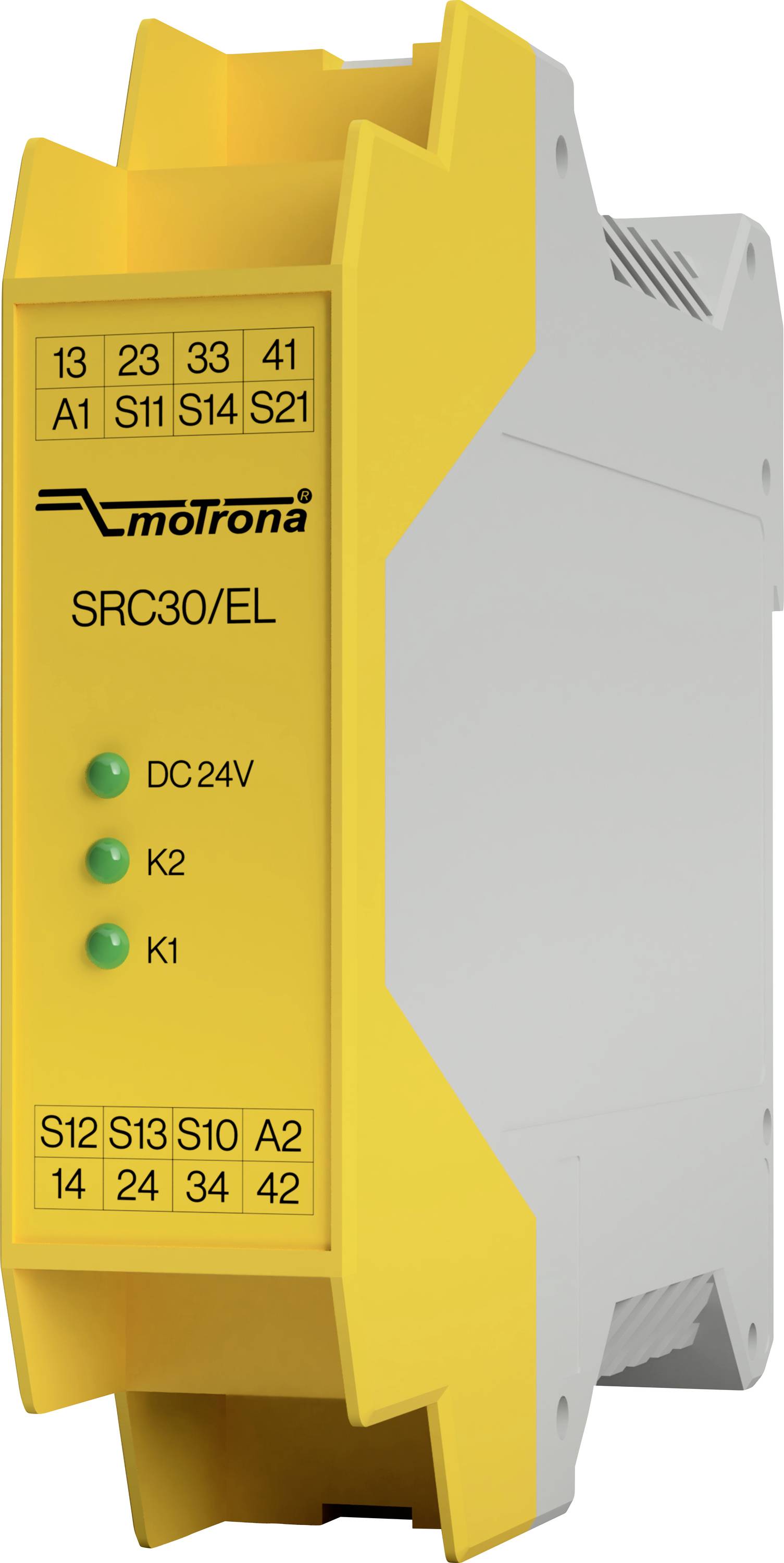

Biztonsági relé 8382.6730.EL Motrona Üzemi feszültség: 24 V/DC 3 záró, 1 nyitó Manuális/automatikus újraindítás 1 db
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Biztonsági relé
Üzemi feszültség
24 V/DC
Gyártói szám
8382.6730.EL
Megszólalási idő
50 ms
Adatlap (PDF)
Szám
Összesen (108 990 Ft / Darab)
108 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Ház – Szerelés: 35 mm-es DIN sínre
- Bélés – Súly: kb. 150 g
- Tápegység – névleges feszültségen: 2,6 W
- Tápegység – Bekapcsolási áram A1: 5 A (kb. 250 µs) Szűrési idő Kikapcsolási tesztimpulzusok /
- (A1 / S12 / S14) – Sötétteszt: max. 3 ms (tesztimpulzus szélessége) / 500 ms (tesztimpulzus-sebesség) Bekapcsolási tesztimpulzusok /
- (A1 / S12 / S14) – Fényes teszt: max. 1 ms (teszt impulzus szélessége) / 500 ms (teszt impulzus frekvencia)
- (A1 / S12 / S14) – Megjegyzés: Biztosítani kell, hogy a jeladó által küldött aktiváló impulzusok (fényerő-teszt) ne okozzák a biztonsági relé rövid idejű aktiválását, ezért azt elvileg ki kell kapcsolni.
- Kapcsolási kapacitás – AC: 250 V, 2000 VA, 8 A ohmos terhelés; biztonsági érintkezők 250 V, 3 A AC-15 esetén; 250 V, 500 VA, 2 A ohmos terhelés
- Kapcsolási kapacitás – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A ohmos terhelés esetén 6 kapcsolási ciklus / min. 24 V, 3 A DC-13 esetén Teljes termikus áram I Max. 5 A érintkezőnként (lásd a teljes áramkorlátozási görbét)
- Kapcsolási teljesítmény – jelzőérintkezők (41-42) DC: 30 V, 60 W, 2 A ohmos terhelés esetén
- Kapcsolási kapacitás – minimális érintkezőterhelés: 5 V, 10 mA
- Érintésvédelem – nyitó érintkező: 10 A gG
- Érintésvédelem – nyitó: 6 A gG
- Érintésvédelem – bekapcsolási késleltetés:< 50 ms
- Kikapcsolási késleltetés – Vezérlés a következőn keresztül: A1< 40 ms; S12 vagy S13/S14< 20 ms
- Kikapcsolási késleltetés – Újraindítási idő:< 500 ms
- Kikapcsolási késleltetés – vezeték keresztmetszete: 0,14 - 2,5 mm²
- Meghúzási nyomaték – Min.: 0,5 Nm
- Meghúzási nyomaték – Max.: 0,6 Nm
- Meghúzási nyomaték – Érintkező anyaga: AgSnO2
- Meghúzási nyomaték – Érintkezési élettartam: mechanikus kb. 1 x 10⁷
- Meghúzási nyomaték – Vizsgálófeszültség: 2,5 kV (vezérlőfeszültség / érintkezők) Névleges lökőfeszültség-állóság,
- Meghúzási nyomaték – Névleges szigetelési feszültség: 250 V Szennyezettségi fok /
- Környezeti hőmérséklet – Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Csomagolás
darab
- Termék típus
Biztonsági relé
- Gyártói szám
8382.6730.EL
- Üzemi feszültség
24 V/DC
- Megszólalási idő
50 ms
- Érintkező típus
3 záró
1 nyitó
- Kapcsolási feszültség (max.)
250 V/AC
- Kapcsolási teljesítmény (max.)
2000 VA
240 W
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Jellemzők
Manuális/automatikus újraindítás
IP20
- Üzemi hőmérséklet (min.)
-15 °C
- Üzemi hőmérséklet (max.)
55 °C
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3805211 Biztonsági relé 8382.6730.EL Motrona Üzemi feszültség: 24 V/DC 3 záró, 1 nyitó Manuális/automatikus újraindítás 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3805211 Biztonsági relé 8382.6730.EL Motrona Üzemi feszültség: 24 V/DC 3 záró, 1 nyitó Manuális/automatikus újraindítás 1 db
Leírás
A biztonsági relé három integrált biztonsági relén keresztül magas szintű védelmet biztosít, és különféle jeladótípusokkal kompatibilis. Az EN 81-20 és EN 81-50 szabványok szerinti tanúsítványainak köszönhetően ideálisan alkalmas felvonórendszerekben, valamint gépek és berendezések biztonsági védőburkolatainak felügyeletére. A kompakt kialakítás megkönnyíti a meglévő vezérlőszekrényekbe való integrációt, míg a LED állapotjelzők megkönnyítik a diagnosztikát és az üzembe helyezést. A különböző jelforrások rugalmas kiértékelésének köszönhetően a biztonsági relé gazdaságos és sokoldalú megoldást kínál a fokozott biztonsági követelményeket támasztó alkalmazásokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 3 azonnali biztonsági érintkező
- 1 azonnali jelentési kapcsolattartó
- Csatlakozás: Vészleállító gombok, mechanikus biztonsági kapcsolók, érintésmentes biztonsági kapcsolók, OSSD kimenetekkel rendelkező biztonsági alkatrészek
- Egy- vagy kétcsatornás működés
- Visszacsatoló hurok a downstream kontaktorok vagy bővítőmodulok felügyeletéhez
- A kimeneti érintkezők ciklikus felügyelete
- Kapcsolási állapot és tápellátás kijelzése LED-en keresztül
- Automatikus vagy kézi indítás
- Keresztzárlat- és földzárlat-felügyelet
- SIL3/PLe, 4. kategória
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Szállítás tartalma
- Használati útmutató
