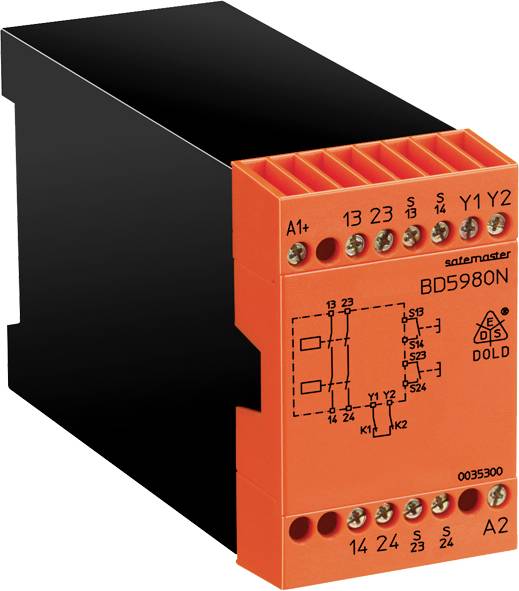

Biztonsági relé BD5980N.02 AC50/60Hz 230V Dold Üzemi feszültség: 230 V/AC 2 záró (Sz x Ma x Mé) 45 x 74 x 121 mm 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Biztonsági relé
Csatlakozó
Csavaros kapocs
Üzemi feszültség
230 V/AC
Gyártói szám
BD5980N.02 AC50/60Hz 230V
Megszólalási idő
30 ms
Adatlap (PDF)
Szám
Összesen (151 173 Ft / Darab)
151 173 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
- Kompakt, csatlakoztatásra kész kétkezes vezérlés
- Költségmegtakarítás a hagyományos kontaktorvezérlések kiküszöbölésével
- Külső kontaktorok figyelése az érintkezők számának növelésére az Y1 - Y2 visszacsatoló hurkon keresztül
- Típus-tesztelt áramkör a munkáltatói felelősségbiztosítási szövetség követelményeinek megfelelően
Műszaki adatok
- Feszültségtartomány: AC 0.8 ... 1.1 ENSZ
- 10% maradék hullámzásnál: DC 0,9 ... 1.2 ENSZ
- 48% maradék hullámzásnál: DC 0,8 ... 1.1 ENSZ
- Névleges fogyasztás: 24 V AC 230 V 4,0 VA
- DC 24 V 2,5 W
- Névleges frekvencia: 50/60 Hz
- Késleltetési idő az egyidejűség követelményéhez: 0,5 s
- Vezérlő érintkezők: 2 x 1 normálisan nyitott érintkező
- Áram a vezérlő érintkezőkön keresztül: 35 mA 24 V-nál.
- A vezérlővezetékek nem haladhatják meg a 30 m hosszúságot, és a vezetékektől külön kell őket elhelyezni.
- A készülék védelme: belsőleg PTC-vel
- Érintkező típusa: Relé pozitív hajtású
- Névleges kimeneti feszültség: 250 V AC
- DC: lásd az ívhatár görbét
- Ith hőáram: lásd a folyamatos áramkorlát görbét
- Kapcsolási kapacitás az AC 15 szerint: 3 A / AC 230V IEC / EN 60 947-5-1
- AC 15 alapján: 6 A / 230 V, 0,25 Hz-en
- a DC 13 szerint: 2 A / DC 24 V IEC / EN 60 947-5-1
- DC 13 alapján: 6 A / DC 24 V, 0,1 Hz-en
- Elektromos élettartam AC 230 V, 6 A, cos ϕ = 1 esetén:>5 x 105 Váltási ciklusok
- Megengedett kapcsolási frekvencia: max. 1200 kapcsolási ciklus / h
- Rövidzár erőssége
- max. biztosíték: 6 A gG / gL IEC / EN 60 947-5-1
- max. megszakító: C 10 A
- Mechanikai élettartam: 10 x 106Váltási ciklusok
- Termék típus
Biztonsági relé
- Gyártói szám
BD5980N.02 AC50/60Hz 230V
- Csatlakozó
Csavaros kapocs
- Üzemi feszültség
230 V/AC
- Megszólalási idő
30 ms
- Érintkező típus
2 záró
- Kapcsolási feszültség (max.)
230 V/AC
- Max. kapcsolási áram
6 A
- Teljesítmény szint
PL c
- Safety Integrity Level
SIL 1
- Biztonsági kategória
1
IP20
IP40
- Üzemi hőmérséklet (min.)
-15 °C
- Üzemi hőmérséklet (max.)
+55 °C
- Mélység
121 mm
- Szélesség
45 mm
- Magasság
74 mm
- Méret
(Sz x Ma x Mé) 45 x 74 x 121 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2359269 Biztonsági relé BD5980N.02 AC50/60Hz 230V Dold Üzemi feszültség: 230 V/AC 2 záró (Sz x Ma x Mé) 45 x 74 x 121 mm 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2359269 Biztonsági relé BD5980N.02 AC50/60Hz 230V Dold Üzemi feszültség: 230 V/AC 2 záró (Sz x Ma x Mé) 45 x 74 x 121 mm 1 db
Leírás
Veszélyes zárómozgásokkal rendelkező munkagépek vezérlésében történő alkalmazás az egyidejűség figyelemmel kísérésére az EN 574 III A kategória szerint.
· Megfelel
Teljesítményszint (PL) c és 1. kategória az EN ISO 13849-1: 2008 szerint
SIL igény korlát (SIL CL) 1 az IEC / EN 62061 szerint
Biztonsági integritási szint (SIL 1) az IEC / EN 61508 szerint
1. kategória az EN 954-1 szerint
III-A típusú biztonsági szint az EN 574 szerint
· Vezetékcsatlakozás: szintén 2 x 1,5 mm2 sodrott huzal hüvely és műanyag gallérral DIN 46 228-1 / -2 / -3 / -4 vagy 2 x 2,5 mm2 sodrott huzal hüvelyvel DIN 46 228-1 / -2 / -3
· 2 záró
· 45 mm-es szélesség.
Ez a szöveg gépi fordítással készült.
· Megfelel
Teljesítményszint (PL) c és 1. kategória az EN ISO 13849-1: 2008 szerint
SIL igény korlát (SIL CL) 1 az IEC / EN 62061 szerint
Biztonsági integritási szint (SIL 1) az IEC / EN 61508 szerint
1. kategória az EN 954-1 szerint
III-A típusú biztonsági szint az EN 574 szerint
· Vezetékcsatlakozás: szintén 2 x 1,5 mm2 sodrott huzal hüvely és műanyag gallérral DIN 46 228-1 / -2 / -3 / -4 vagy 2 x 2,5 mm2 sodrott huzal hüvelyvel DIN 46 228-1 / -2 / -3
· 2 záró
· 45 mm-es szélesség.
Ez a szöveg gépi fordítással készült.
