Name: Biztonsági relé BG5933.22/61 DC24V Dold Üzemi feszültség: 24 V/AC 2 záró, 1 nyitó (Sz x Ma x Mé) 22.5 x 84 x 121 mm 1 db
Brand: Dold
SKU: 2359279
Availability: BackOrder

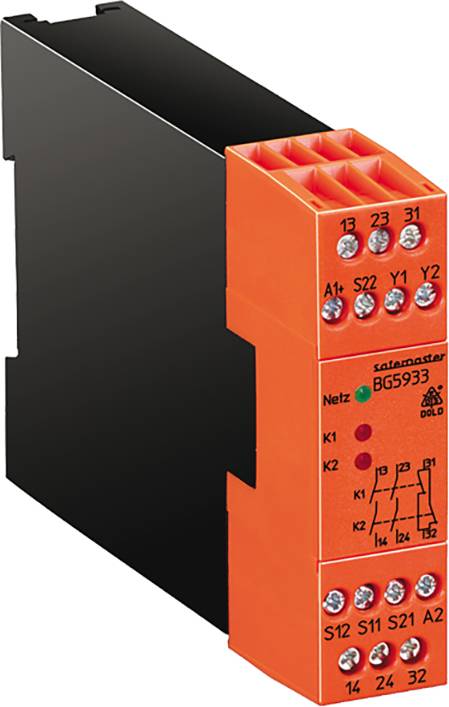

Egy Dold által gyártott, fekete hátoldalú BG5933-as biztonsági relé, amely kapcsolási rajzokat és csatlakozási pontokat mutat.

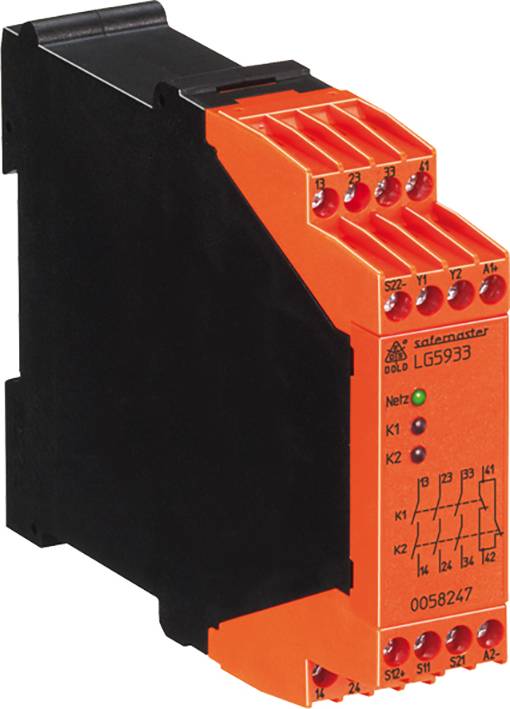

Hasonló kivitel

Termék típus

Biztonsági relé

Csatlakozó

Csavaros kapocs

Üzemi feszültség

24 V/AC

Gyártói szám

BG5933.22/61 DC24V

Megszólalási idő

40 ms

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (153 990 Ft / Darab)

153 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Kompakt, csatlakoztatásra kész kétkezes vezérlés
Költségmegtakarítás a hagyományos kontaktorvezérlések kiküszöbölésével
Külső kontaktorok figyelése az érintkezők számának növelésére az Y1 - Y2 visszacsatoló hurkon keresztül
Típus-tesztelt áramkör a munkáltatói felelősségbiztosítási szövetség követelményeinek megfelelően

Műszaki adatok

Feszültségtartomány: AC 0,85 ... 1,1 UN
10% maradék hullámzásnál: DC 0,9 ... 1,1 UN
Névleges fogyasztás: AC kb. 4 VA, DC kb. 2.3 W.
Névleges frekvencia: 50/60 Hz
Késleltesse az időt a
Egyidejűségi követelmény: max. 0,5 s
Helyreállási idő: 1 s
Vezérlő érintkezők: 2 x (1 NO érintkező és 1 NC érintkező)
Áram a vezérlő érintkezőkön keresztül
24 V DC esetén:
Normálisan nyitott érintkező: tipikusan 50 mA
NC érintkező: tipikusan 20 mA
A készülék védelme: belsőleg PTC-vel
Túlfeszültség-védelem: MOV által
Kapcsolási képesség
AC 15 szerint: általában nyitva: 3 A / AC 230 V IEC / EN 60 947-5-1
NC érintkező: 1 A / AC 230 V IEC / EN 60 947-5-1
DC 13 szerint: általában nyitva: 1 A / DC 24 V IEC / EN 60 947-5-1
NC érintkező: 1 A / DC 24 V IEC / EN 60 947-5-1
DC 13 alapján: általában nyitva: 4 A / DC 24 V 0,1 Hz-en
NC érintkező: 4 A / DC 24 V, 0,1 Hz
Elektromos élettartam 5 A, AC 230 V AC cos = 1: 2 x 10 esetén5Váltási ciklusok
Megengedett kapcsolási frekvencia: max. 1 800 kapcsolási ciklus / h
Rövidzár erőssége
Max. Biztosíték: 6 A gL IEC / EN 60 947-5-1
Megszakító: C 8 A
Mechanikai élettartam: 10 x 106 kapcsolási ciklus

Termék típus: Biztonsági relé

Gyártói szám: BG5933.22/61 DC24V

Csatlakozó: Csavaros kapocs

Üzemi feszültség: 24 V/AC

Megszólalási idő: 40 ms

Érintkező típus: 2 záró
1 nyitó

Kapcsolási feszültség (max.): 230 V/AC

Max. kapcsolási áram: 5 A

Teljesítmény szint: PL e

Safety Integrity Level: SIL 3

Biztonsági kategória: 4

: IP20
IP40

Üzemi hőmérséklet (min.): -15 °C

Üzemi hőmérséklet (max.): +55 °C

Mélység: 121 mm

Szélesség: 22.5 mm

Magasság: 84 mm

Méret: (Sz x Ma x Mé) 22.5 x 84 x 121 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359279 Biztonsági relé BG5933.22/61 DC24V Dold Üzemi feszültség: 24 V/AC 2 záró, 1 nyitó (Sz x Ma x Mé) 22.5 x 84 x 121 mm 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359279 Biztonsági relé BG5933.22/61 DC24V Dold Üzemi feszültség: 24 V/AC 2 záró, 1 nyitó (Sz x Ma x Mé) 22.5 x 84 x 121 mm 1 db

Leírás

A BG 5933 vagy BH 5933 a biztonsági áramkör biztonsággal kapcsolatos felszabadítására és megszakítására szolgál. Használható emberek és gépek védelmére olyan alkalmazásokban, amelyek kétkezes kapcsolókkal vannak ellátva a fémmegmunkálókban, valamint más veszélyes zárómozdulatokkal rendelkező munkagépekben.

· Megfelel
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 · Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 szerint
III-C típusú biztonsági szint az EN 574 szerint
a motoros kétkezes kezelőszervek biztonsági szabályai
· Fémmegmunkáló prések ZH 1-456
· Bemenetek 2 kapcsolóhoz, 1 NC érintkezővel és 1 NO érintkezővel
· Kimenet: 2 NO érintkező, 1 NC érintkező vagy
· 3 záró /1 nyitó
Túlfeszültség- és rövidzárlat védelemmel
Vezetékcsatlakozás: szintén 2 x 1,5 mm2 sodrott huzal hüvellyel és műanyag gallérral
DIN 46 228-1 / -2 / -3 / -4 vagy 2 x 2,5 mm2 sodrott huzal hüvellyel DIN 46 228-1 / -2 / -3

Ez a szöveg gépi fordítással készült.
