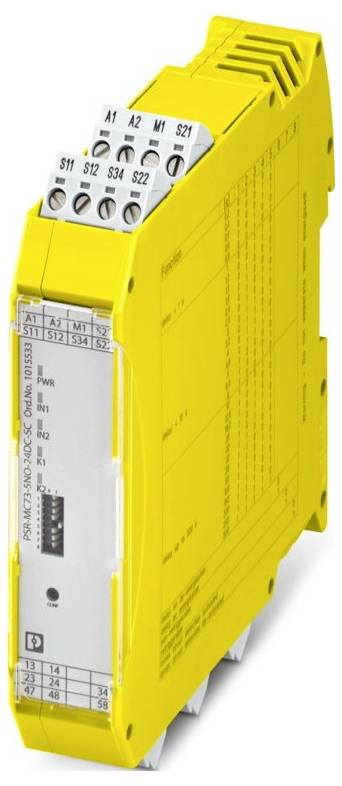

Biztonsági relé PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 záró (Sz x Ma x Mé) 22.5 x 112.2 x 114.5 mm 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Biztonsági relé
Csatlakozó
Csavaros csatlakozó
Gyártói szám
PSR-MC73-5NO-1DO-24DC-SC
Megszólalási idő
50 ms
Adatlap (PDF)
Szám
Összesen (134 638 Ft / Darab)
134 638 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: PSRmini
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,5 mm
- Magasság: 112,2 mm
- Mélység: 114,5 mm
- Ház anyaga: PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -35 °C ... 60 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 7 mm
- Általános: Általános
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 8,1 W (US = 30 V, IL² = 108 A² esetén)
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Energiafogyasztás:< 3,2 mA (tipikus az USA-ban)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: 0,5 Hz (a beállított késleltetési időtől függően)
- Max. áram 100 mA
- Telepítési utasítások: lásd a teljesítménycsökkenési görbét
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
- Ütésállóság: 10 g (működés közben), 15 g (szállítás közben)
- Feszültség: egyenértékű az amerikai feszültséggel
- Védő áramkör: szupresszor dióda
- Állapotkijelző: 5 x kétszínű LED
- Kapcsolási feszültség: min. 12 V AC/DC; max. 250 V AC/DC (vegye figyelembe a terhelési görbét)
- Megnevezés: A1/A2
- Alkalmazás: Vészleállító; biztonsági ajtó; fényfüggöny
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: min. 5 mA; max. 6 A
- Kimenet leírása: PNP; nem biztonságorientált
- Maximális bekapcsolási áram: 500 mA (Δt = 100 ms Us-nál)
- Érintkezőkonfiguráció: 5 engedélyező áramút
- Maximális folyamatos áram: 6 A
- Névleges szigetelési feszültség: 250 V AC
- Névleges vezérlőáramköri tápfeszültség (US): 24 V DC -20% / +25%
- Névleges vezérlőáram IS: tipikusan 80 mA
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Mechanikai élettartam: 10 x 10⁶ kapcsolási ciklus
- Tipikus válaszidő:< 50 ms (automatikus indítás);< 50 ms (manuális, felügyelt indítás)
- Tipikus relapszusidő:< 25 ms (S12 és S22 csatlakozókon keresztül vezérelve (csak azonnali érintkezők esetén));< 10 ms (ha az A1-en keresztül vezérlik | az alkalmazásspecifikus vezérlés az A1/A2-n keresztül nem megengedett)
- Érintkező anyaga: AgCuNi +0,2 µm ... 0,4 µm Au/AgSnO2 +0,2 µm Au
- Kapcsolási kapacitás: 4 A (24 V (DC13)); 3 A (230 V (AC 15))
- Kimeneti biztosíték: 6 A gL/gG; 4 A gL/gG (alacsony igénybevételű alkalmazásokhoz)
- Relé típusa: Elektromechanikus relé kényszervezérelt érintkezőkkel az IEC/EN 61810-3 szabvány szerint
- Időpontok: Időpontok
- Jellemzően Válaszidő az Us-nál: 500 ms (amikor az A1-et az Us vezérli)
- Újraindítási idő: 500 ms (a biztonsági funkció lekérése után)
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Lásd az adatlapot, a "Szigetelés koordinációja" fejezetet.
- Szűrési idő: max. 1 ms (tesztimpulzus szélesség, alacsony tesztimpulzusok); min. 21 ms (tesztimpulzus-sebesség alacsony tesztimpulzusok)
- Kijáratok száma: 2
- Kapcsolási teljesítmény: min. 60 mW
- Négyzet Teljes áram: 108 A2 (a teljesítménycsökkenést vegye figyelembe)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (4 A DC13 | 3 A AC15, 8760 kapcsolási ciklus/év)
- Biztonsági integritási szint (SIL): 3
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
- Bejárat leírása: nem biztonsági jellegű
- Bejáratok száma: 1
- Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás az USA-ban: jellemző 1,92 W
- Leállási kategória: 0;1
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
- Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű
- Újraindítási idő:< 1 s (indítási idő)
- Bemeneti áramtartomány "0" jel: 0 mA ... 2 mA
- Egyidejűség: ∞
- Határfrekvencia: min. 0 Hz; max. 1 Hz
- Maximális megengedett teljes vonali ellenállás: 150 Ω
- Digitális: Kezdőkör (S34): Digitális: Kezdőkör (S34)
- Jelentés: M1: Jelentés: M1
- Rövidzárlatvédelem: igen
- Késleltetési idő tartomány: 0,2 s ... 300 s ±5% (47/48/58-ra állítható)
- Digitális: Érzékelő áramkör (S12, S22): Digitális: Érzékelő áramkör (S12, S22)
- Relé: Engedélyező áramutak (13/14, 23/24/34, 47/48/58): Relé: Engedélyező áramutak (13/14, 23/24/34, 47/48/58)
- Rúd: S11, S21: Rúd: S11, S21
- Csomagolás
darab
- Termék típus
Biztonsági relé
- Gyártói szám
PSR-MC73-5NO-1DO-24DC-SC
- Csatlakozó
Csavaros csatlakozó
- Megszólalási idő
50 ms
- Érintkező típus
5 záró
- Kapcsolási feszültség (max.)
250 V DC/AC
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Engedélyek (érzékelők)
CE
IP20
- Üzemi hőmérséklet (min.)
-35 °C
- Üzemi hőmérséklet (max.)
60 °C
- Mélység
114.5 mm
- Szélesség
22.5 mm
- Magasság
112.2 mm
- Méret
(Sz x Ma x Mé) 22.5 x 112.2 x 114.5 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3561618 Biztonsági relé PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 záró (Sz x Ma x Mé) 22.5 x 112.2 x 114.5 mm 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3561618 Biztonsági relé PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 záró (Sz x Ma x Mé) 22.5 x 112.2 x 114.5 mm 1 db
Leírás
Biztonsági relék vészleállításhoz, biztonsági ajtókhoz, fényfüggönyökhöz SIL 3, Cat. 4, PL e szintig, 1 vagy 2 csatornás működés, keresztzárlat-érzékelés, újraindítható, kiesési/feszültség alá helyezési késleltetés 0,2 s - 300 s, 5 engedélyező áramút, US = 24 V DC, dugaszolható csavaros csatlakozó
