Biztonsági relé UG6970.04PS/61 DC24V Dold Üzemi feszültség: 24 V/DC 4 záró (Sz x Ma x Mé) 22.5 x 110 x 120.3 mm LED-es j
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Biztonsági relé
Csatlakozó
Csavaros kapcsok, dugaszolható
Üzemi feszültség
24 V/DC
Gyártói szám
UG6970.04PS/61 DC24V
Adatlap (PDF)
Szám
Összesen (168 496 Ft / Darab)
168 496 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
- 2 NO érintkező biztonsági funkciónként
Műszaki adatok
- Két független biztonsági funkció állítható be
- Fényrács, vészleállító, biztonsági szőnyeg, védőajtó, kétkezes
- bemenet
- Névleges feszültség UN: DC 24 V
- Feszültségtartomány: 0,8 ... 1,1 UN
- Névleges fogyasztás: Tip. 3,2 W
- A készülék védelme: Belső PTC-vel
- Túlfeszültség-védelem: Belső VDR által
- Üzemmód BE gomb: 0,1 sÜzemeltetési ciklus visszaállító gomb:>3 mp
- Biztonsági funkció
- Biztonsági szőnyeg / biztonsági él (4)
- Max. Megengedett
- A biztonsági él érintkezési ellenállása: 1000 Ω
- Áramváltás rövidzárlat esetén: Tip. 15 mA U-nálN
- Fotocella (8)
- Vezérlő áram S12, S22 kapcsolaton keresztül
- vagy S32, S42: Tip. 8 mA U-nálN
- Minimális feszültség a kapcsokon
- S12, S22 vagy S32, S42
- aktivált eszközzel: DC 10 V
- Érintkezők: 2 NO érintkező biztonsági funkciónként
- Hőmérséklet-tartomány működése: - 25 ... + 60 ° C
- Csomagolás
darab
- Termék típus
Biztonsági relé
- Gyártói szám
UG6970.04PS/61 DC24V
- Csatlakozó
Csavaros kapcsok, dugaszolható
- Üzemi feszültség
24 V/DC
- Max. üzemi feszültség
24 V/DC
- Üzemi feszültség
24 V/DC (max)
- Érintkező típus
4 záró
- Kapcsolási feszültség (max.)
230 V/AC
- Max. kapcsolási áram
8 A
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Jellemzők
LED-es jelző
IP20
IP40
- Üzemi hőmérséklet (max.)
60 °C
- Mélység
120.3 mm
- Szélesség
22.5 mm
- Magasság
110 mm
- Méret
(Sz x Ma x Mé) 22.5 x 110 x 120.3 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2359203 Biztonsági relé UG6970.04PS/61 DC24V Dold Üzemi feszültség: 24 V/DC 4 záró (Sz x Ma x Mé) 22.5 x 110 x 120.3 mm LED-es j
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2359203 Biztonsági relé UG6970.04PS/61 DC24V Dold Üzemi feszültség: 24 V/DC 4 záró (Sz x Ma x Mé) 22.5 x 110 x 120.3 mm LED-es j
Leírás

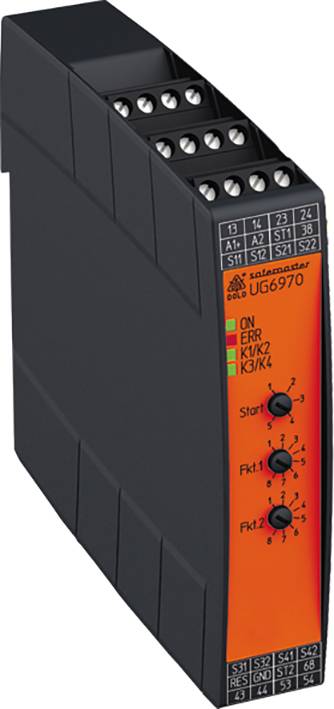

Az UG 6970 multifunkcionális biztonsági modult az emberek és a gépek védelmére használják a biztonsági áramkör engedélyezésével és megszakításával. Vészleállító gombokkal, védőajtókkal, az IEC / EN 61 496-1 szerinti öntesztes (4. típus) fénysorompókkal, kétkezes kapcsolókkal a fémmegmunkálásban, valamint veszélyes zárómozgású gépekkel ( III C típus az EN 574 szerint) és a biztonsággal kapcsolatos biztonsági szőnyegek, biztonsági szalagok és szalagkapcsolók. Az UG 6970-en az 5 független biztonsági funkció közül kettő egyszerűen beállítható egy forgókapcsolóval. Ez csökkenti a raktárban lévő eszközök sokféleségét, és megkönnyíti a rendelkezéseket.
· Megfelel
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 · Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 és az IEC / EN 61511 szerint
· Az EN 50156-1 szerint égéstechnikai rendszerekhez
· Rövidzár észlelése a bekapcsológombon
· Aktiválás ON gombbal vagy automatikus ON funkcióval
· Keresztszerű érzékeléssel vagy anélkül
· 2 csatornás felépítés
· Kényszeresen irányított kimeneti érintkezők
· Kimenet: 2 NO érintkező biztonsági funkciónként
· 1 félvezető kimenet biztonsági funkciónként
· A LED mutatja az üzemi feszültséget, az 1., 2. biztonsági funkciókat és a hibákat
· Építési szélesség: 22,5 mm
Ez a szöveg gépi fordítással készült.
· Megfelel
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 · Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 és az IEC / EN 61511 szerint
· Az EN 50156-1 szerint égéstechnikai rendszerekhez
· Rövidzár észlelése a bekapcsológombon
· Aktiválás ON gombbal vagy automatikus ON funkcióval
· Keresztszerű érzékeléssel vagy anélkül
· 2 csatornás felépítés
· Kényszeresen irányított kimeneti érintkezők
· Kimenet: 2 NO érintkező biztonsági funkciónként
· 1 félvezető kimenet biztonsági funkciónként
· A LED mutatja az üzemi feszültséget, az 1., 2. biztonsági funkciókat és a hibákat
· Építési szélesség: 22,5 mm
Ez a szöveg gépi fordítással készült.
