Name: Biztosíték-terhelés leválasztó kapcsoló Siemens 3NP1133-1BB13 1 db
Brand: Siemens
SKU: 1741214
Availability: BackOrder

Elektronikus eszköz, valószínűleg ipari meghajtó vagy kapcsoló, fekete házban, működésjelző kijelzővel az elején.

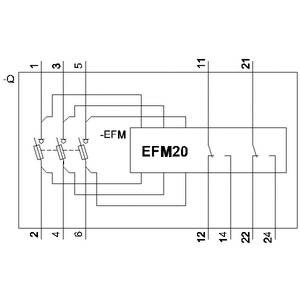

Az 'EFM20' elektromos alkatrész kapcsolási rajza, több érintkezővel összekötve, 1-től 24-ig számozva.

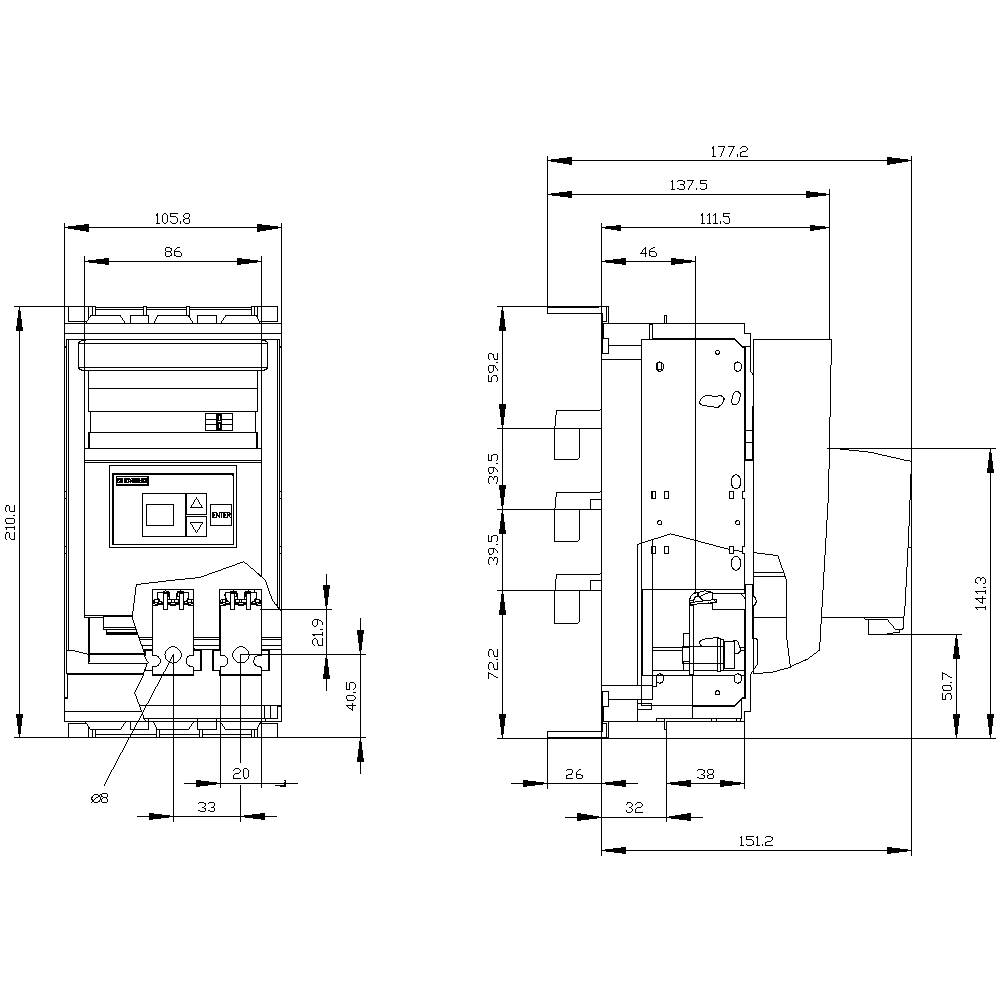

Műszaki rajz egy kapcsolóról részletes méretekkel milliméterben. Elölnézet és oldalnézet feliratokkal.

1/3

Hasonló kivitel

Termék típus

Biztosíték terhelés leválasztó

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

160 A

Kivitel

Fedél szintje 32/70 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (145 990 Ft / Darab)

145 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20, IP30, IP40 Túlfeszültség-ellenállás: 8 kV Környezeti hőmérséklet: -25 ° C - +55 ° C Szigetelési feszültség: 1000 V Mechanikai élettartam: 2000 Rögzítési típus: gyűjtősín Az elektromos csatlakozás tervezése: síncsatlakozás Teljesítményveszteség: 51 W

Kivitel: Fedél szintje 32/70 mm

Termék típus: Biztosíték terhelés leválasztó

Biztosíték méret: 00

Pólusszám: 3

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 105.8 x 210.4 x 177.4 mm

Tartalom: 1 db

Névleges áram: 160 A

Névleges áramerősség, kerekítve: 160 A

Névleges feszültség: 690 V/AC

Szélesség: 105.8 mm

Magasság: 210.4 mm

Mélység: 177.4 mm

: Other

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rail connection

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741214 Biztosíték-terhelés leválasztó kapcsoló Siemens 3NP1133-1BB13 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741214 Biztosíték-terhelés leválasztó kapcsoló Siemens 3NP1133-1BB13 1 db

Leírás

SENTRON, 3NP1 biztosítékos szakaszolókapcsoló, 3 pólusú, NH00, 160 A, gyűjtősínrendszerhez 8US 40mm, lapos csatlakozás, biztosítékfelügyelet: elektronikus EFM20, fedélszint 32/70mm 3NP biztosítékos szakaszolókapcsoló 630 A-ig továbbfejlesztett személy- és rendszervédelemmel és kényelmes csatlakozási technológia. A biztosítékos szakaszolókapcsolók védik az ipari vagy infrastrukturális rendszereket a túlterheléstől és a rövidzárlatoktól, és alkalmasak az ágazatok közötti használatra. Az új Sentron 3NP1 sorozatban alapfelszereltségként kapott kinyúlás- és érintésvédelem megakadályozza, hogy a felhasználó megérintse a feszültség alatt álló részeket a gyűjtősínrendszerek összeszerelésekor, még hátulról való hozzáféréskor is. Ezen kívül a felhasználó könnyen láthatja a használt biztosítékokat a nagy betekintő ablakon keresztül. A Siemens 3NP biztosítékos szakaszolókapcsolók főbb jellemzői: 1. Rendkívül rugalmas a moduláris felépítésnek és az egységes tartozékoknak köszönhetően. 2. Alkalmas padlóra, DIN sínre és Siemens 8US 3 sínrendszerre. Elektronikus biztosítékfigyelő funkció, beleértve a hálózatfelügyeletet. 4. Öt méret 100 A-tól 630 A-ig az IP40 védelmi osztályig. 5. Gyorsabb és biztonságosabb átalakítás a fenti/lenti kábelkivezetéshez. 6 A segédkapcsoló rugalmas kapcsolási ideje lehetséges (egyidejűleg vagy előre). 7. Lezárási és tömítési lehetőség. Az épületek és az ipar biztonságos és hatékony elektromos infrastruktúrájához a Siemens védelmi, kapcsoló-, mérő- és felügyeleti eszközök, elosztótáblák, kapcsolók és aljzatok integrált portfólióját kínálja.

Ez a szöveg gépi fordítással készült.
