BPS-Ö Blister-Pack Eltako vezeték nélküli Működtető Áramlöket kapcsoló Beépíthető Kapcsolási teljesítmény (max.) 2500 W

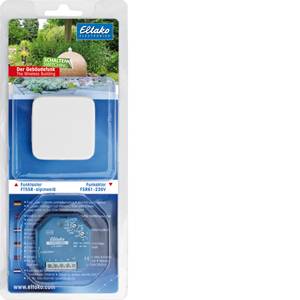

A kapcsoló buborékcsomagolás tartalmaz egy elem- és vezeték nélküli FT55R vezeték nélküli nyomógombot alpesi fehér színben (keret nélkül) Busch Reflex és Duro fedőkeretekhez, valamint egy FSR61-230V kapcsolóműködtetőt impulzuskapcsoló funkcióval. FT55R-alpesi fehér: FT55R vezeték nélküli nyomógomb alpesi fehér színben, 55x55 mm-es belső keretméretekhez, sugárral, 15 mm magassággal. A gomb megnyomásakor maga állítja elő az energiát a vezeték nélküli táviratokhoz, így nincs összekötő kábel és nincs készenléti veszteség. Busch Reflex és Duro takarókeretekhez. A szállítási terjedelem tartalmaz egy himbát, egy dupla himbát, egy szerelőkeretet, egy szerelőlapot (mindegyik színben), a rádiómodult és egy ragasztófóliát. A billenővel ellátott vezeték nélküli nyomógombok két kiértékelhető jelet küldhetnek: nyomja a billenőkart felfelé és nyomja le a billenőkart. A dupla billenővel ellátott vezeték nélküli nyomógombok négy kiértékelhető jelet küldhetnek: Két billenőgombot nyomjon fel és le. A szerelőlap sík felületre csavarozható, vagy a mellékelt ragasztófóliával falra, üvegre vagy bútorra ragasztható. A dobozban található hüvelyek csavaros rögzítésre szolgálnak egy 55 mm-es kapcsolódoboz felett. Ezután az FTB vezeték nélküli nyomógombos világítás hátulról is rápattintható a tartólemezre. A dupla billenő gyárilag a vezeték nélküli modulra van pattintva. Ha ezt a nagy billenőre kell cserélni, akkor húzza előre a himbafeleket, és ne hajlítsa a közepe felé. Ezután pattintsa fel a nagy billenőt úgy, hogy a hátoldalon lévő 0 és I jelzések megegyezzenek a rádiómodullal. Ragasztáskor először ragasszuk fel a tartólemez készletet kerettel és szerelőkerettel - felül és alul a kilincsekkel. Ezután pattintsa be a rádiómodul készletet billenővel – a hátoldalon lévő 0 felirat mindig felül van. Felcsavarozás előtt vegye le a keretet a rögzítőkerettel a tartólemezről. Ehhez nyomja kifelé a rögzítőlemezen lévő reteszeket. Ezután csavarja fel a rögzítőlemezt - felül és alul lévő reteszekkel - pattintsa rá a keretet a szerelőkeretre, és pattintsa be a rádiómodul készletet billenővel - a hátoldalon 0 jelölés mindig felül. Csavaros rögzítéshez 2,9x25mm-es, DIN 7982 C-es süllyesztett lemezcsavarokat ajánlunk. 5x25mm-es tiplivel és 55mm-es kapcsolódobozokon egyaránt. FSR61-230V: 1 potenciálmentes NO érintkező 10A/250V AC, izzólámpák 2000 watt, kikapcsolási késleltetés korai lekapcsolással és gombos állandó lámpa bekapcsolható. A titkosított rádió, a kétirányú rádió és az átjátszó funkció bekapcsolható. Készenléti veszteség mindössze 0,8 watt. Süllyesztett szereléshez. 45 mm hosszú, 45 mm széles, 33 mm mély. Helyi táp- és vezérlőfeszültség 230V. Ha a tápfeszültség megszakad, a kapcsolási állapot megmarad. A tápfeszültség visszatérésekor meghatározott módon lekapcsol. Telepítés után várja meg a rövid automatikus szinkronizálást, mielőtt a kapcsolt fogyasztó a hálózatra csatlakozik. A belső antennán keresztüli rádióvezérlő bemeneten túl ez a rádióműködtető helyileg is vezérelhető egy hagyományos vezérlőgombbal, amely elé szerelhető. Az izzólámpa árama nem megengedett. A titkosított érzékelőket a 11. 14. gyártási héttől lehet betanítani. Kétirányú rádió és/vagy átjátszó funkció bekapcsolható. Ezután minden állapotváltozást és fogadott központi vezérlőtáviratot rádiótávirattal erősít meg. Ez a rádiótávirat betanítható más aktuátorokba, a GFVS szoftverbe és univerzális kijelzőkre. Jelenet vezérlés: Több FSR61 be- vagy kikapcsolható egy jelenethez a jelenet gombként betanított dupla billenővel ellátott gomb négy vezérlőjelének egyikével. Ha a felső forgókapcsoló LRN állásban van, legfeljebb 35 vezeték nélküli nyomógomb van hozzárendelve, amelyek közül egy vagy több központi vezérlőgomb. Ezenkívül vezeték nélküli ablak-/ajtóérintkezők NO vagy NC funkcióval, amikor az ablak nyitva van, vezeték nélküli kültéri fényerő-érzékelők FAH és vezeték nélküli mozgásérzékelők FBH. Ezután ennek az áramimpulzuskapcsoló relének a kívánt funkciója kerül kiválasztásra. A gombos állandó világítás bekapcsolásakor a gombokkal 1 másodpercnél hosszabb ideig lehet állandó világításra kapcsolni, amely 2 óra elteltével automatikusan kikapcsol, vagy gombokkal kikapcsolható. A kikapcsolási előfigyelmeztetés bekapcsolásakor a világítás kb. 30 másodperccel az idő lejárta előtt, és összesen 3-szor villog egyre rövidebb időközönként. Ha a lekapcsolási előfigyelmeztető és a gomb állandó lámpája be van kapcsolva, akkor a lekapcsolási előfigyelmeztetés az állandó lámpa automatikus kikapcsolása után történik. Az alsó forgókapcsolóval a kioldási késleltetés 2-120 perc között állítható az ESV funkcióban. Fokozatmentesen normál állásban normál ES impulzuskapcsoló funkció kikapcsolási késleltetés nélkül, állandó gombvilágítás és kikapcsolási előfigyelmeztetés nélkül. A másik forgókapcsoló ER = kapcsolórelé állásában ez a második forgókapcsoló biztonsági és energiatakarékos funkciót tölt be a beállításokban a végtelentől eltekintve: Ha a kikapcsolási parancsot nem ismeri fel, pl. mert egy gomb elakadt vagy megnyomott. túl sietősen a relé az idő letelte után kapcsol 2 és 120 másodperc között beállítható idő. Ha FTK-t betanítottak, akkor ez az idő funkció ki van kapcsolva. Alkonyatkapcsoló betanított vezeték nélküli kültéri fényerősség-érzékelővel FAH és mozgásérzékelés betanított vezeték nélküli FBH mozgásérzékelővel a használati utasítás szerint. A LED a használati utasításnak megfelelően kíséri a tanulási folyamatot, és rövid villogással jelzi működés közben a rádióvezérlési parancsokat.
