Hasonló kivitel
Hasonló kivitel

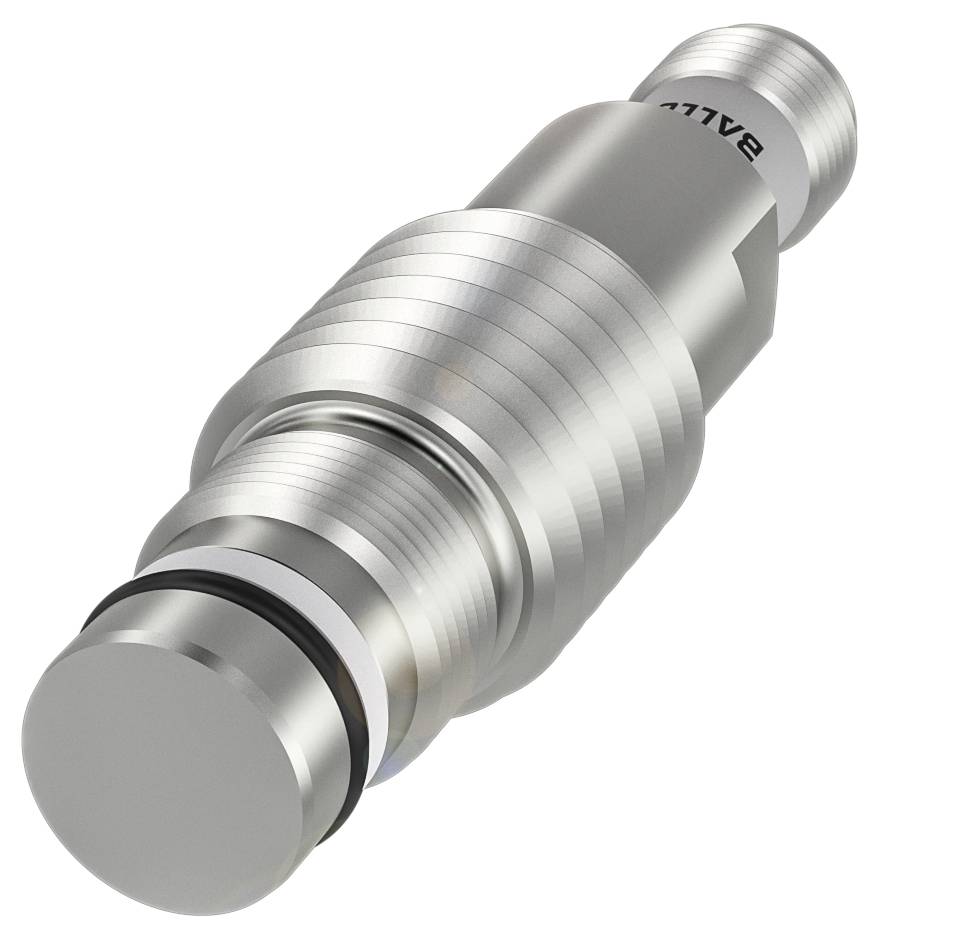

BALLUFF Érzékelő Induktív BES 516-300-S128-S4-D BHS001C Síkba építhető PNP, záró (Ø x Ma) 16 mm x 73 m
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő
Max. üzemi feszültség
30 V/DC
Kimenetek
PNP, záró
Kapcsolási távolság (max.)
1.5 mm
Kivitel
Induktív
Adatlap (PDF)
Szám
Összesen (113 378 Ft / Darab)
113 378 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BHS001C Nagynyomású, induktív érzékelők
- Méretek: Ø 16 x 73 mm
- Kialakítás: M16x1/M20x1.5
- Egy síkba építendő
- Hatótáv: 1.5 mm
- Kapcsolókimenet: PNP záró (NO)
Műszaki adatok
- Főbb jellemzők: Méretek: Ø 16 x 73 mm
- Aktív felület, anyag: EP
- Csatlakozás: Csatlakozó, M12x1 dugó, 4 pólusú, 5,00 m, PUR
- Kialakítás: M16x1/M20x1.5
- Üzemi feszültség Ub: 10...30 VDC
- Maximális nyomásállóság: 350 bar
- Egy síkba építendő
- Tok anyaga: rozsdamentes acél (1.4104)
- Hatótáv: 1.5 mm
- Kapcsolókimenet: PNP záró (NO)
- Kapcsolási frekvencia: 1000 Hz
- Védelmi típus: IP68
- Környezeti hőmérséklet: -25...80 °C
- További jellemzők:
- Méretek: Ø 16 x 73 mm
- Rögzítés: M16x1
- Üzemi feszültség kijelzés: nem
- Funkciókijelző: nem
- Kimeneti ellenállás Ra: 33,0 kOhm + D
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges üzemi áram Ie: 200 mA
- Névleges szigetelési feszültség Ui: 75 V DC
- Névleges rövidzárlati áram: 100 A
- Készenléti késleltetés TV max.: 10 ms
- Üzemi feszültség Ub: 10...30 VDC
- Felhasználási kategória: DC-13
- Minimális üzemi áram Im: 0 mA
- Max. terhelőkapacitás Ue-nél: 0,5 µF
- Terhelés nélküli áram Io max., csillapítva: 10 mA
- Terhelés nélküli áram Io max., csillapítatlanul: 1 mA
- Maradékáram lr max.: 10 µA
- Maradék ingadozás max. (Ue %-a): 15%
- Kapcsolási frekvencia: 1000 Hz
- Statikus feszültségesés max.: 1,5 V
- Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Csere lehetőség védett: igen
- Biztosított kapcsolási távolság Sa: 1,2 mm
- H max. hiszterézis (Sr %-a): 15,0%
- Névleges kapcsolási távolság Sn: 1,5 mm
- Tényleges kapcsolási távolság Sr: 1,5 mm
- Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
- Hőmérséklet-ingadozás max. (Sr %-a): 10%
- Ismétlési pontosság max. (Sr %-a): 5,0%
- MTTF (40 °C): 720 a
- Aktív felület, anyag: EP
- Meghúzási nyomaték: 40 Nm ±10%
- Méret: M16x1/M20x1.5
- Szerelési hossz: 20,00 mm
- Telepítés: süllyesztett szerelhető
- Csatlakozás típusa: összekötő, 5,00 m, PUR
- Kábelátmérő D: 4,60 mm
- Kábelhossz: 5 m
- Tok anyaga: rozsdamentes acél (1.4104)
- Köpeny anyaga: PUR
- Vezetékek száma: 3
- Vezeték keresztmetszet: 0.34 mm²
- Eltérés az alaptípustól: Lakás
- Támasztógyűrű anyaga: PTFE
- Tömítőgyűrű, mérete: 11 × 1,8 mm
- Maximális nyomásállóság: 350 bar
- Nyomószilárdság, megjegyzés: olajnyomásálló
- Termék típus
Érzékelő
- Gyártói szám
BES 516-300-S128-S4-D
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kimenetek
PNP, záró
- Kábelhossz
5 m
- Kapcsolási távolság (max.)
1.5 mm
- Kapcsolási frekvencia
1000 Hz
- Kivitel
Induktív
- Csatlakozó
M12, 4 pólusú
- Beépítési mód
Síkba építhető
- Anyagjellemző
Rozsdamentes
- Ház anyaga
Nemesacél
EP
- Érintkező típus
1 záró
IP68
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
80 °C
- Hossz
73 mm
- Magasság
73 m
- Átmérő
16 mm
- Méret
(Ø x Ma) 16 mm x 73 m
- Névleges feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416877 BALLUFF Érzékelő Induktív BES 516-300-S128-S4-D BHS001C Síkba építhető PNP, záró (Ø x Ma) 16 mm x 73 m
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416877 BALLUFF Érzékelő Induktív BES 516-300-S128-S4-D BHS001C Síkba építhető PNP, záró (Ø x Ma) 16 mm x 73 m
Leírás
Nagynyomású, induktív BHS érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Rugalmasságukat a közegálló házanyagok és a speciális tömítési eljárás teszi lehetővé. Egyedi alkalmazásaihoz különféle kiviteleket, valamint átfogó kínálatot kínálunk különböző házátmérőkkel és menetméretekkel. Méretek = Ø 16 x 73 mm, Kialakítás = M16x1/M20x1,5, Beépítés = süllyesztett, Tartomány = 1,5 mm, Kapcsolókimenet = PNP záróérintkező (NO), Kapcsolási frekvencia = 1000 Hz, Ház anyaga = rozsdamentes acél (1.4104), Érzékelő felület, Anyag = EP, Csatlakozás = Csatlakozó, M12x1 dugó, 4-pólusú, 5,00 m, PUR, Üzemi feszültség Ub = 10...30 VDC, Környezeti hőmérséklet = -25...80 °C, Nyomásállóság max. = 350 bar, Védettségi osztály = IP68, Jóváhagyás/Megfelelőség = CE, UKCA, WEEE
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
