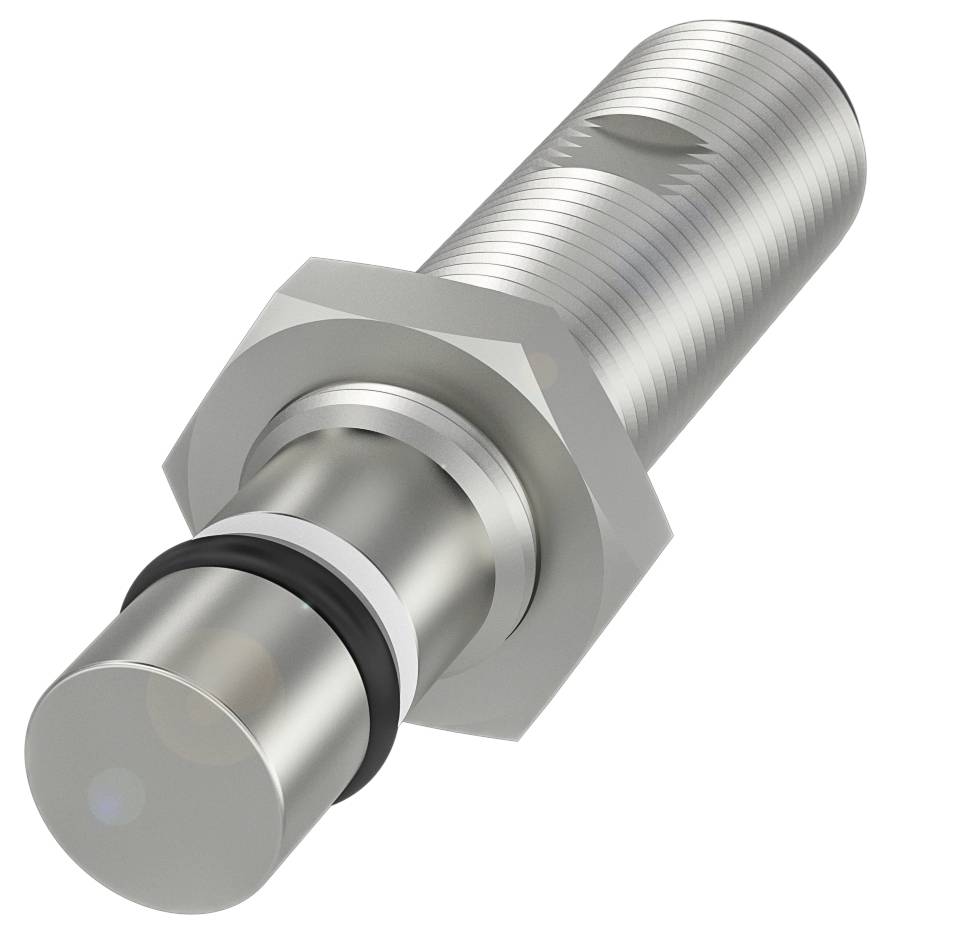

BALLUFF Érzékelő Induktív BHS B249V-PSD15-S04 BHS005Y M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 56 mm darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Érzékelő
Max. üzemi feszültség
30 V/DC
Kapcsolási távolság (max.)
1.5 mm
Kimenetek
PNP, záró
Adatlap (PDF)
Szám
Összesen (74 008 Ft / Darab)
74 008 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BHS005Y Hengeres kivitel nagynyomású alkalmazásokhoz
- Méretek: Ø 12 x 56 mm
- Kialakítás: M12x1
- Egy síkba építendő
- Hatótáv: 1.5 mm
- Beépítési hossz az érintkező felülettől: 18 mm
Műszaki adatok
- Főbb jellemzők: Méretek: Ø 12 x 56 mm
- Aktív felület, anyag: kerámia
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
- Kialakítás: M12x1
- Üzemi feszültség Ub: 10...30 VDC
- Maximális nyomásállóság: 500 bar
- Egy síkba építendő
- Beépítési hossz az érintkező felülettől: 18 mm
- Tok anyaga: rozsdamentes acél
- Hatótáv: 1.5 mm
- Kapcsolókimenet: PNP záró (NO)
- Kapcsolási frekvencia: 400 Hz
- Védelmi típus: IP68
- Környezeti hőmérséklet: -25...120 °C
- További jellemzők:
- Méretek: Ø 12 x 56 mm
- Rögzítés: M12x1
- Üzemi feszültség kijelzés: nem
- Funkciókijelző: nem
- Kimeneti ellenállás Ra: 33,0 kOhm + 2D
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges üzemi áram Ie: 200 mA
- Névleges szigetelési feszültség Ui: 75 V DC
- Névleges rövidzárlati áram: 100 A
- Készenléti késleltetés TV max.: 20 ms
- Üzemi feszültség Ub: 10...30 VDC
- Felhasználási kategória: DC-13
- Minimális üzemi áram Im: 0 mA
- Max. terhelőkapacitás Ue-nél: 0,5 µF
- Terhelés nélküli áram Io max., csillapítva: 8 mA
- Terhelés nélküli áram Io max., csillapítatlanul: 8 mA
- Maradékáram lr max.: 10 µA
- Maradék ingadozás max. (Ue %-a): 15%
- Kapcsolási frekvencia: 400 Hz
- Statikus feszültségesés max.: 2,5 V
- Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Csere lehetőség védett: igen
- Biztosított kapcsolási távolság Sa: 1,21 mm
- H max. hiszterézis (Sr %-a): 15,0%
- Névleges kapcsolási távolság Sn: 1,5 mm
- Tényleges kapcsolási távolság Sr: 1,5 mm
- Tényleges kapcsolási távolság Sr, tűréshatár: ±10%
- Hőmérséklet-ingadozás max. (Sr %-a): 15%
- Ismétlési pontosság max. (Sr %-a): 5,0%
- MTTF (40 °C): 500 a
- Aktív felület, anyag: kerámia
- Meghúzási nyomaték: 15 Nm ±10%
- Méret M12x1
- Szerelési hossz: 21,50 mm
- Telepítés: süllyesztett szerelhető
- Tok anyaga: rozsdamentes acél
- Támasztógyűrű anyaga: PTFE
- Tömítőgyűrű, mérete: 6,75 × 1,78 mm
- Maximális nyomásállóság: 500 bar
- Nyomószilárdság, megjegyzés: olajnyomásálló
- Csomagolás
darab
- Termék típus
Érzékelő
- Gyártói szám
BHS B249V-PSD15-S04
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási távolság (max.)
1.5 mm
- Kimenetek
PNP, záró
- Ház anyaga
Nemesacél
Kerámia
- Kivitel
Induktív
- Beépítési mód
Síkba építhető
- Méret
M12
- Csatlakozó
M12, 4 pólusú
- Jellemzők
Olajálló
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
120 °C
IP68
- Hossz
56 mm
- Átmérő
12 mm
- Méret
(Ø x H) 12 mm x 56 mm
- Tartalom
1 db
- Névleges feszültség
24 V
- Kapcsolási frekvencia
400 Hz
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3417148 BALLUFF Érzékelő Induktív BHS B249V-PSD15-S04 BHS005Y M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 56 mm darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3417148 BALLUFF Érzékelő Induktív BHS B249V-PSD15-S04 BHS005Y M12 Síkba építhető PNP, záró (Ø x H) 12 mm x 56 mm darab
Leírás
Nagy nyomásnak ellenálló induktív érzékelőink akár 500 bar nyomást is elviselnek. Ezért tökéletesen alkalmasak a hidraulika helyzetfelügyeletére, például a hidraulikus hengerek véghelyzet-vezérlésére vagy a szelepek helyzetének felügyeletére. Induktív érzékelő, Ø 12 x 56 mm, csatlakozó, záró (NO), névleges kapcsolási távolság Sn=1,5 mm, süllyesztett, 500 bar, olajnyomásálló, ház anyaga=rozsdamentes acél, aktív felület anyaga=kerámia
