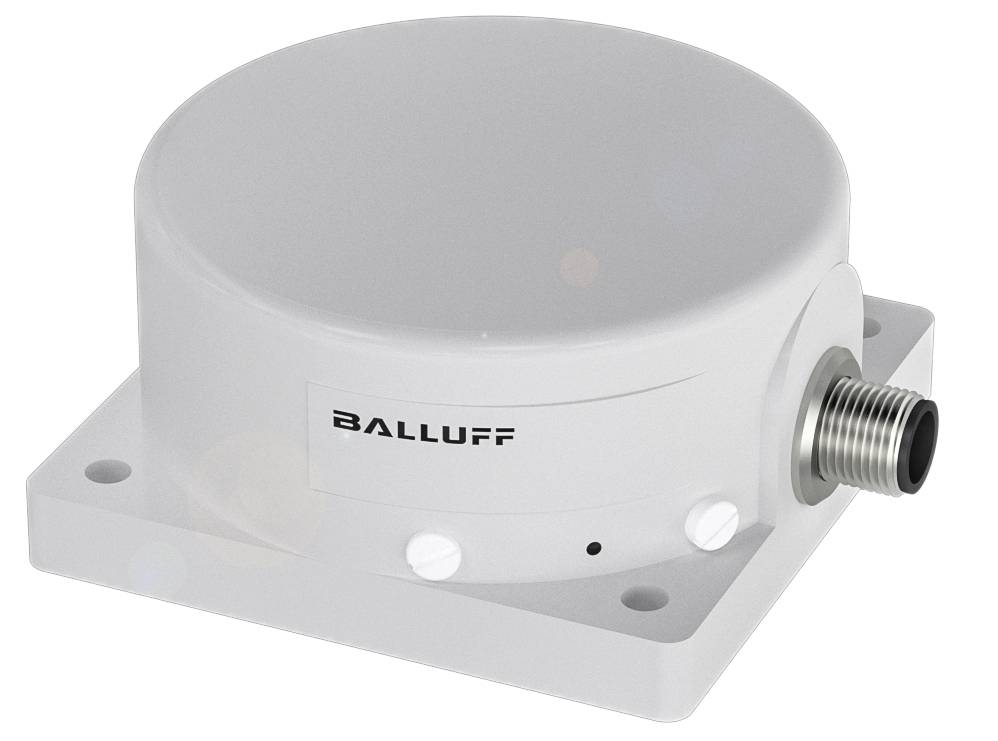

BALLUFF Távolságérzékelő Induktív BAW005J BAW005J Síkba nem építhető Analóg feszültség (H x Sz x Ma) 80.00 x 80.00 x 40.
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Távolságérzékelő
Üzemi feszültség (min.)
20.00 V
Max. üzemi feszültség
30.0 V
Max. hatótáv (szabad területen)
50 m
Adatlap (PDF)
Szám
Összesen (183 457 Ft / Darab)
183 457 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Balluff BAW005J Négyzet alakú műanyag kivitel
- Méretek: 80 x 40 x 80 mm
- Kialakítás: téglatest alakú
- Telepítés: nem süllyesztett
- Tartomány: 0...50 mm
- Analóg kimenet: Analóg, feszültség 0...10 V
Műszaki adatok
- Főbb jellemzők: Méretek: 80 x 40 x 80 mm
- Aktív felület, anyag: PBT
- Analóg kimenet: Analóg, feszültség 0...10 V
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 3 tűs
- Kimeneti jellemző: csökkenő közeledéskor
- Kialakítás: téglatest alakú
- Üzemi feszültség Ub: 20...30 VDC
- Telepítés: nem süllyesztett
- Ház anyaga: PBT
- Határfrekvencia –3 dB: 15 Hz
- Linearitási eltérés max.: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
- Tartomány: 0...50 mm
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...70 °C
- Ismétlési pontosság BWN szerint: ±12 µm
- További jellemzők:
- Méretek: 80 x 40 x 80 mm
- Üzemi feszültség kijelzés: nem
- Funkciókijelző: Beállításkijelző
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges szigetelési feszültség Ui: 75 V DC
- Készenléti késleltetés TV max.: 1 s
- Üzemi feszültség Ub: 20...30 VDC
- Maradék ingadozás max. (Ue %-a): 15%
- Csatlakozás: M12x1 csatlakozó, 3 pólusú, A kódolású
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: nincs
- Csere lehetőség védett: igen
- Aktív felület, anyag: PBT
- Meghúzási nyomaték: 1,5 Nm
- Telepítés: nem süllyesztett
- Ház anyaga: PBT
- EN 60068-2-27, Lökés: félszinusz, 30 gn, 11 ms
- EN 60068-2-6, Rezgés: 55 Hz, amplitúdó 1 mm, 3x30 perc
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...70 °C
- Szennyezési fok: 3
- Terhelés nélküli áram Io max. Ue-nél: 12 mA
- MTTF (40 °C) Anyag: 970 a
- Mérési tartomány: 0...50 mm
- Határfrekvencia –3 dB: 15 Hz
- Terhelési ellenállás RL min.: 10000 ohm
- Linearitási eltérés max.: ±750 µm [15…35 mm]|±1500 µm [5…15 mm, 35…45 mm]|±2000 µm [0…5 mm, 45…50 mm]
- Linearitási tartomány Sl: 0...50 mm
- A végső érték maximális hőmérséklet-eltolódása: ±7,0%
- Ismétlési pontosság BWN szerint: ±12 µm
- Analóg kimenet: Analóg, feszültség 0...10 V
- Kimeneti jellemző: csökkenő közeledéskor
- Kimeneti feszültség Se-nél: 5 V
- Kimeneti feszültség Sl max. esetén: 10 V
- Kimeneti feszültség Sl min. esetén: 0 V
- Eltérés az alaptípustól: speciális beállítás
- Csomagolás
darab
- Termék típus
Távolságérzékelő
- Gyártói szám
BAW005J
- Tartalom
1 db
- Üzemi feszültség (min.)
20.00 V
- Max. üzemi feszültség
30.0 V
- Üzemi feszültség
20.00 - 30.0 V
- Kimenetek
Analóg feszültség
- Min. hatótáv (szabad területen)
0 m
50 m
- Csatlakozó
M12, 3 pólusú
IP67
- Hőmérséklet (min.)
-10 °C
- Hőmérséklet (max.)
70 °C
- Hossz
80.00 mm
- Szélesség
80.00 mm
- Magasság
40.00 mm
- Méret
(H x Sz x Ma) 80.00 x 80.00 x 40.00 mm
- Csatlakozó
Dugaszos összekötő
- Csatlakozó oldali menet típus
M12
- Gyártói szám
BAW005J
- Névleges feszültség
24 V
- Pólusszám
3
- Ház anyaga
PBT
- Beépítési mód
Síkba nem építhető
- Kivitel
Induktív
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416574 BALLUFF Távolságérzékelő Induktív BAW005J BAW005J Síkba nem építhető Analóg feszültség (H x Sz x Ma) 80.00 x 80.00 x 40.
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416574 BALLUFF Távolságérzékelő Induktív BAW005J BAW005J Síkba nem építhető Analóg feszültség (H x Sz x Ma) 80.00 x 80.00 x 40.
Leírás
Induktív távolságérzékelő, 80 x 40 x 80 mm, csatlakozó, névleges távolság Se=25,00 mm, nem süllyesztett, ház anyaga=PBT, aktív felület anyaga=PBT
