Bungard SMT 3000 ECO Plus Szerelőlap 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Szerelőlap
Üzemi feszültség
240 V/AC
Súly
15000 g
Hossz
600 mm
Szélesség
600 mm
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
2 786 606 Ft
3
2% = 67 993 Ft
2 718 613 Ft
5
3% = 95 023 Ft
2 691 583 Ft
10
4% = 113 136 Ft
2 673 470 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (2 786 606 Ft / Darab)
2 786 606 Ft
ÁFA nélkül
Főbb jellemzők

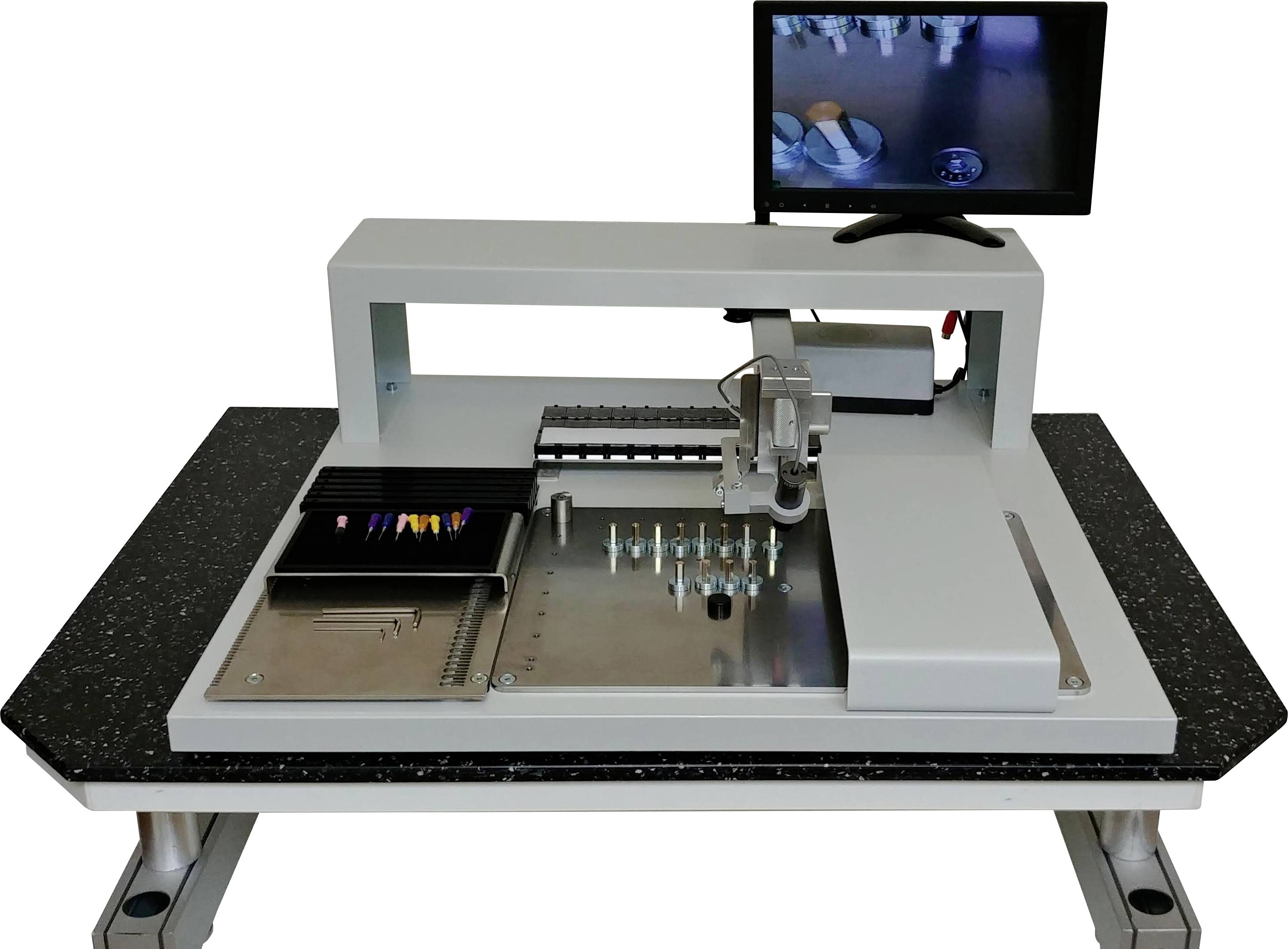

SMT3000 ECO Plus kézi Pick&Place manipulátor (kamerával és képernyővel)
- SMD alkatrészek összeszereléséhez szükséges manipulátor
- Simán futó XY portál elhelyezőfejjel a Z tengelyen
- Rugalmas mágneses áramköri tartóval, kéztámasszal
- Tartósín 5 szalagadagolóval és univerzális alkatrész-támasztékkal
- Állvány 36 tartállyal és vákuumszivattyúval
- Világosszürke 7035 porszórt ház és csuklótámasz
Műszaki adatok
- Elhelyezési kapacitás: kb. 200-500 SMD/óra
- Szerelési terület: 270 x 170 mm
- Z-löketű elhelyezőfej: 25 mm
- Forgatási szög: 0 - 360 fok
- Alapkészlet 5 db szalaggal adagolható (opcionálisan további, max. 19 x 8 mm-es sínek használatával)
- Ömlesztett áruk: Állvány max. 36 konténer
- Tartomány: 0402 - 70x70mm
- Max. alkatrész magassága: 20 mm
- perc NYÁK méret: 8 x 8 mm
- Max. NYÁK vastagsága: 10 mm
- Max. szabad magasság LP alatt: 18 mm
- max. NYÁK-méret: 340 x 170 mm
- Páratartalom: 50-75%
- Üzemi hőmérséklet: 15-30°C
- Zajszint: 50-70db
- Termék típus
Szerelőlap
- Üzemi feszültség
240 V/AC
- Súly
15000 g
- Hossz
600 mm
- Szélesség
600 mm
- Magasság
200 mm
- Tartalom
1 db
- Gyártói szám
SMT 3000 ECO Plus
- RoHS konform
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3417729 Bungard SMT 3000 ECO Plus Szerelőlap 1 db
Leírás
Manipulátor prototípusok és kis sorozatok gyártásához. A szabadalmaztatott pick & place fej lehetővé teszi az SMD alkatrészek kényelmes kezelését. A moduláris rendszer bármilyen alkalmazáshoz konfigurálható. A rendszer a teljes folyamatot végrehajtja a forrasztópaszta vagy ragasztó felvitelétől a különböző alkatrészek összeszereléséig. A beültetőfej sima vezetése segít az SMD-k pontos elhelyezésében
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Adagolóeszköz
- A manipulátor kompresszor és kézi adagolóeszköz segítségével adagolóvá bővíthető. A forrasztópaszta és ragasztó mellett más közegek is adagolhatók.
- Komponens adagoló
- Az alkatrészek feldolgozásra szalagon vagy ömlesztett anyagként is betáplálhatók a rendszerbe.
- Szalagadagoló
- A szalagos adagolók nagy mennyiségben képesek tárolni a szabványos alkatrészeket a munkahelyen. Amikor a fedőszalagot eltávolítják, a szalag automatikusan előrehalad, és a feldolgozandó alkatrészek szabaddá válnak.
- Laboratóriumi övadagoló
- A laboratóriumi szalagadagoló a gyártáshoz szükséges szalagszakaszok feldolgozására használható. Az egyes alkatrészek közvetlenül eltávolíthatók a szalagról, így nem kell azokat ömlesztett tartályokba átrakni.
- Ömlesztett konténer
- A tömeges anyagtartály kondenzátorokat, ellenállásokat és integrált áramköröket biztosít a manipulátor számára.
- Kameratartozék
- Egy közvetlenül a beültetőfejhez illeszthető kamera segítségével a teljes beültetési folyamat, a felvételtől az alkatrész elhelyezéséig, nagyítva megjeleníthető egy monitoron.
