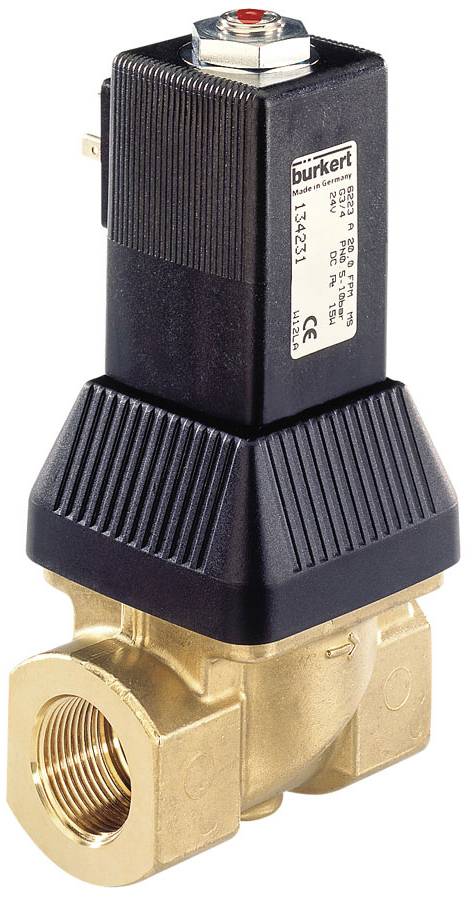

Bürkert 134230 Proporcionális nyomásszabályozó szelep 6223 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
9 db
Szám
Összesen (92 906 Ft / Darab)
92 906 Ft
ÁFA nélkül
Már csak 9 db érhető el
Főbb jellemzők
2/2 utas arányos szelep, előre megtervezett
- Szabályozószelep a folyadékok folyamatos szabályozásához
- Alacsony hiszterézis és magas reprodukálhatóság
- Vezérlés PWM jellel
- Pilóta működtetésű, szorosan záródó szelep
Műszaki adatok
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0,5 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Nyomás és hőmérséklet - nyomáskülönbség max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
- A készülék jellemzői - főszelep működési elve: dugattyú
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: szervo vezérlésű
- Eszköz tulajdonságai – Médialeválasztás: Nem
- Készülék tulajdonságai - Kapcsolási funkció: folyamatos
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- A készülék jellemzői - Steam verzió: sz
- A készülék tulajdonságai - magvezető: csúszógyűrű
- Készülék jellemzői - PWM frekvencia min.: 180 Hz
- Készülék jellemzői - PWM frekvencia max.: 280 Hz
- A készülék tulajdonságai - beállítási tartomány: 1:10
- A készülék tulajdonságai - magvezető 2: csúszógyűrű
- Közeg és kalibrálás - beépítési helyzet: bármilyen
- Névleges átmérő (Kv érték) - QNn érték (gáz): 1509 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 10 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 1,5 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 3/8 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Minimális feszültség / Névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség - feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercs mérete: 32 mm
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
- Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: PTFE (politetrafluor-etilén)
- Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PTFE (politetrafluor-etilén)
- Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Engedélyek - Névleges teljesítmény: 8 W
- Típus
134230
- Termék típus
Proporcionális nyomásszabályozó szelep
- Üzemi nyomás (max.)
10 bar
- Gyártói szám
134230
- Üzemi nyomás (min.)
0.5 bar
- Média-hőmérséklet (tartomány)
-10 - 90 °C
- Médiahőmérséklet (max.)
90 °C
- Média hőmérséklet (min.)
-10 °C
IP65
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3047094 Bürkert 134230 Proporcionális nyomásszabályozó szelep 6223 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047094 Bürkert 134230 Proporcionális nyomásszabályozó szelep 6223 1 db
Leírás
A 6223 típusú szelep működtetőként használható nagy mennyiségű folyadék szabályozására. Alacsony hiszterézis, nagy reprodukálhatóság és jó válaszérzékenység biztosítják a jó szabályozási viselkedést. A szelep szorosan záródik. A bedugható tekercs könnyen cserélhető.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
