Name: Bürkert 189345 Proporcionális nyomásszabályozó szelep 2836 G 1/2 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

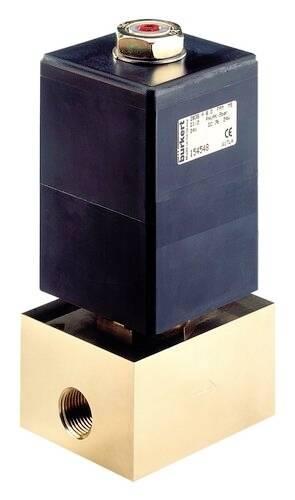

Egy négyzet alakú sárgaréz testtel és fekete műanyag házzal rendelkező elektromágneses szelep, ipari alkalmazásokhoz.

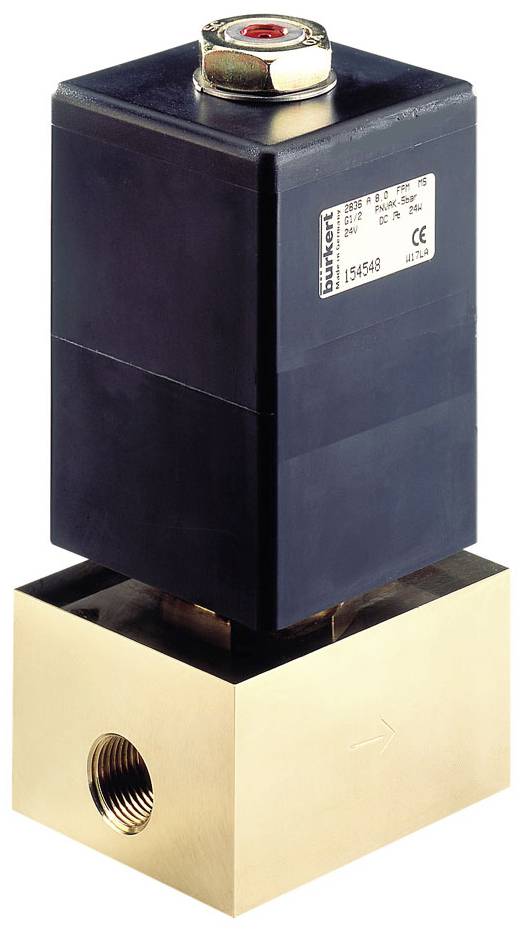

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (485 990 Ft / Darab)

485 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas arányos szelep

Nagy adatátviteli sebességhez
Közvetlen működésű, zárt áram nélkül
Üzemi nyomás 0... 25 bar
Névleges szélességek DN 3,0 ... 12 mm
Vonalcsatlakozás 1/2” és 3/4”

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: EPDM (etilén-propilén-dién gumi)
Tömítőanyag - tömítés kívülről Anyaga: EPDM (etilén-propilén-dién gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -30 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
Nyomás és hőmérséklet - Névleges nyomás max: 16 bar
Nyomás és hőmérséklet - nyomáskülönbség max: 16 bar
Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuum verzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
Készülék tulajdonságai - Kapcsolási funkció: folyamatos
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - magvezető: csúszógyűrű
Készülék jellemzői - PWM frekvencia min.: 150 Hz
Készülék jellemzői - PWM frekvencia max.: 180 Hz
A készülék tulajdonságai - beállítási tartomány: 1:25
A készülék tulajdonságai – 2. magvezető: hordópersely
Közeg és kalibrálás - beépítési helyzet: bármilyen
Közeg és kalibrálás - alkalmas folyékony közegekhez: Igen
Közeg és kalibrálás - alkalmas gáznemű közegekhez: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 431 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,4 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/32 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 72 mm
Tekercs (mag) - Tekercsellenállás: 13,5 ohm
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: PTFE (politetrafluor-etilén)
Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PEEK (poliéter-keton)
Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Engedélyek - Névleges teljesítmény: 24 W

Típus: 189345

Termék típus: Proporcionális nyomásszabályozó szelep

Üzemi feszültség: 24 V/DC

Ház anyaga: Nemesacél

Csatlakozó: G 1/2

Üzemi nyomás (max.): 16 bar

Üzemi hőmérséklet: -30 °C (min)

Üzemi hőmérséklet (min.): -30 °C

Áramfelvét (teljesítmény): 24 W

Gyártói szám: 189345

Üzemi nyomás (min.): -1 bar

Tömítőanyag: EPDM

Funkció: 2/2 utas

Média-hőmérséklet (tartomány): -30 - 90 °C

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -30 °C

Közepes: folyékony közeg

Névleges távolság: 4 mm

QNn érték: 431 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.4 m³/óra

Dokumentumok és letöltések

Adatlap

Adatlap 3046865 Bürkert 189345 Proporcionális nyomásszabályozó szelep 2836 G 1/2 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046865 Bürkert 189345 Proporcionális nyomásszabályozó szelep 2836 G 1/2 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag

Leírás

A 2836 típusú közvetlen működésű arányos szelep elektromágneses meghajtású vezérlőszelepként működik viszonylag nagy áteresztőképességű alkalmazásokban. A szelep áram nélkül zár.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
