Name: Bürkert 234292 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 1.2 mm Tömítőanyag FKM 1 db
Brand: Bürkert
SKU: 3047156
Availability: BackOrder

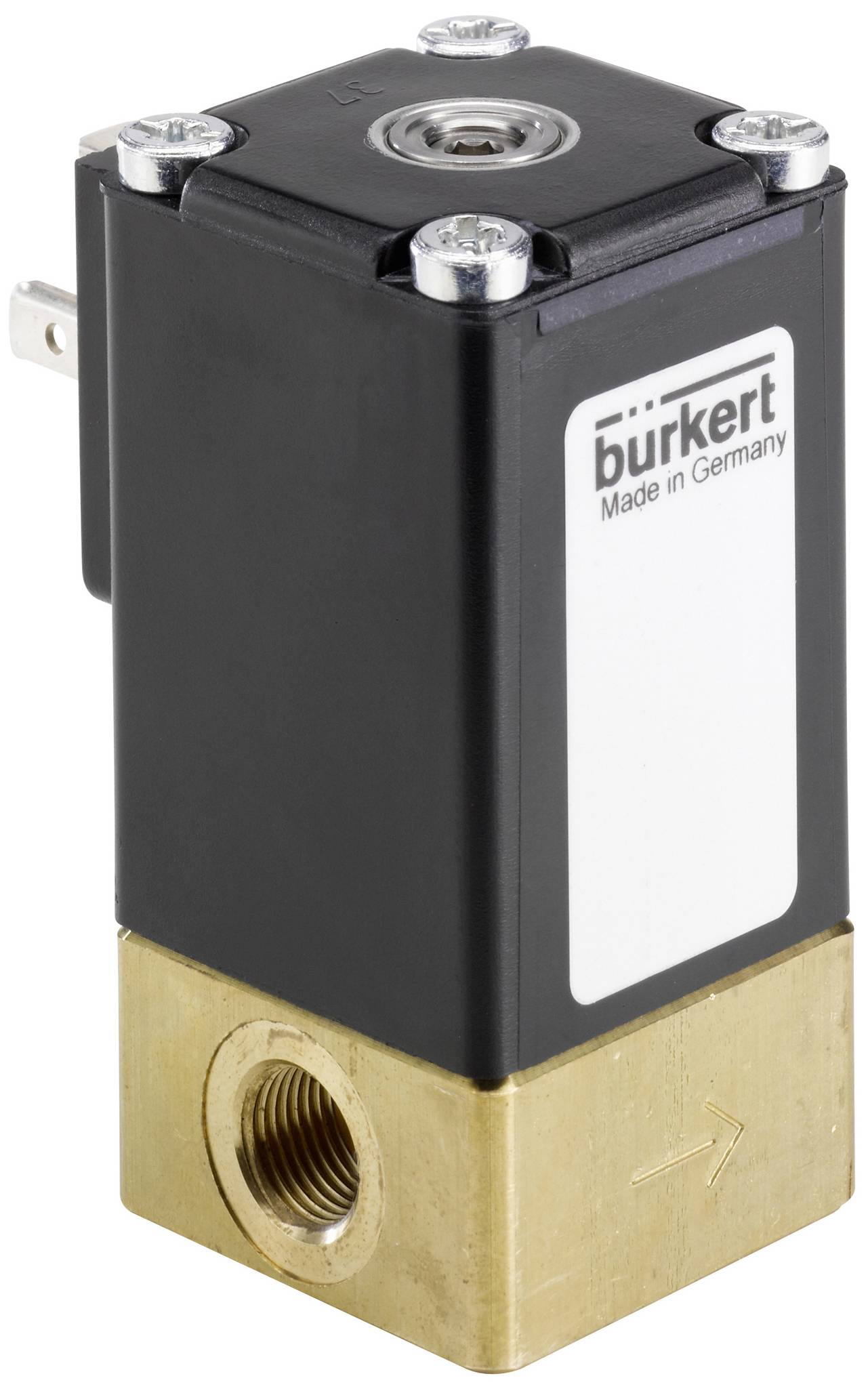

Fekete házzal és arany színű csatlakozóval rendelkező elektromos mágnesszelep, gyártva Németországban a Bürkert által.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

5 db

Szám

Összesen (97 990 Ft / Darab)

97 990 Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas arányos szelep

Kiváló parkoló
Nagyon jó válasz
Kompakt vezérlőszelep kialakítás
Névleges szélességek DN 0,8 ... 6 mm
Opcionális: Robbanásbiztos tekercs

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
Nyomás és hőmérséklet - Névleges nyomás max: 12 bar
Nyomás és hőmérséklet - nyomáskülönbség max: 6 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék tulajdonságai - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
Készülék tulajdonságai - Kapcsolási funkció: folyamatos
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - Magvezető: Formázott rugó
A készülék jellemzői - PWM frekvencia min.: 1100 Hz
Készülék jellemzői - PWM frekvencia max.: 1200 Hz
Készülék tulajdonságai - beállítási tartomány: 1:200
A készülék tulajdonságai – 2. magvezető: formarugó
Közeg és kalibrálás - beépítési helyzet: bármilyen
Közeg és kalibrálás - alkalmas folyékony közegekhez: Nem
Közeg és kalibrálás - alkalmas gáznemű közegekhez: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 43 l/min
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 1,2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,04 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 3/64 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/8
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/8
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 32 mm
Tekercs (mag) - Tekercsellenállás: 41,4 ohm
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész 2. magvezető elem Anyaga: rozsdamentes acél
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Engedélyek - Névleges teljesítmény: 9 W

Típus: 234292

Termék típus: Proporcionális nyomásszabályozó szelep

Üzemi feszültség: 24 V

Csatlakozó: G 1/8

Üzemi nyomás (max.): 12 bar

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Áramfelvét (teljesítmény): 9 W

Gyártói szám: 234292

Üzemi nyomás (min.): -1 bar

Tömítőanyag: FKM

Funkció: 2/2 zárt monostabil

Média-hőmérséklet (tartomány): -10 - 90 °C

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -10 °C

Közepes: gáz halmazállapotú közet

Névleges távolság: 1.2 mm

QNn érték: 43 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.04 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Típus

Bürkert 234292 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 1.2 mm Tömítőanyag FKM 1 db

Rendelési szám:3047156

Szállítás: 11. 2. [H.]

5 dbConrad Electronic

Jelenlegi termék

24 V

G 1/8

12 bar

234292

Min.: 1

Többszörös: 1

97 990 Ft^*

Bürkert 234297 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 2 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047157

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V/DC

G 1/4

8 bar

234297

Min.: 1

Többszörös: 1

105 990 Ft^*

Bürkert 234303 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 4 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047158

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V

G 1/4

2 bar

234303

Min.: 1

Többszörös: 1

105 990 Ft^*

Bürkert 234311 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 2 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047159

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

8 bar

234311

Min.: 1

Többszörös: 1

112 990 Ft^*

Bürkert 239072 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 0.8 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047167

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

16 bar

239072

Min.: 1

Többszörös: 1

107 990 Ft^*

Bürkert 239075 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 1.5 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047168

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V/DC

G 1/8

10 bar

239075

Min.: 1

Többszörös: 1

91 990 Ft^*

Bürkert 239077 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047169

Szállítás: 11. 2. [H.]

5 dbConrad Electronic

24 V/DC

G 1/8

8 bar

239077

Min.: 1

Többszörös: 1

91 990 Ft^*

Bürkert 239079 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 2.5 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047170

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V/DC

G 1/4

5 bar

239079

Min.: 1

Többszörös: 1

100 990 Ft^*

Bürkert 239083 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 4 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047171

Szállítás: 11. 2. [H.]

6 dbConrad Electronic

24 V/DC

G 1/4

2 bar

239083

Min.: 1

Többszörös: 1

100 990 Ft^*

Bürkert 239084 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047173

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V/DC

G 1/4

2 bar

239084

Min.: 1

Többszörös: 1

115 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047156 Bürkert 234292 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 1.2 mm Tömítőanyag FKM 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047156 Bürkert 234292 Proporcionális nyomásszabályozó szelep 2873 G 1/8 Névleges távolság 1.2 mm Tömítőanyag FKM 1 db

Leírás

Folyamatszabályozási aktuátorként használható a 2873 típusú közvetlen működésű arányos szelep, amely az elasztomer üléktömítésnek köszönhetően a névleges átmérőhöz viszonyított névleges nyomás tartományában szorosan zár (beépített elzáró funkció). A szelep működtető armatúrája súrlódás nélkül van felszerelve, ami kivételes működtetési viselkedéshez vezet. Ez a szelep különösen alkalmas igényes szabályozási feladatokhoz (nagy szabályozási tartomány, száraz gázok stb.).

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
