Name: Bürkert 255711 Proporcionális nyomásszabályozó szelep 2875 G 3/8 hüvely Névleges távolság 3 mm Tömítőanyag EPDM 1 db
Brand: Bürkert
SKU: 3047213
Availability: BackOrder

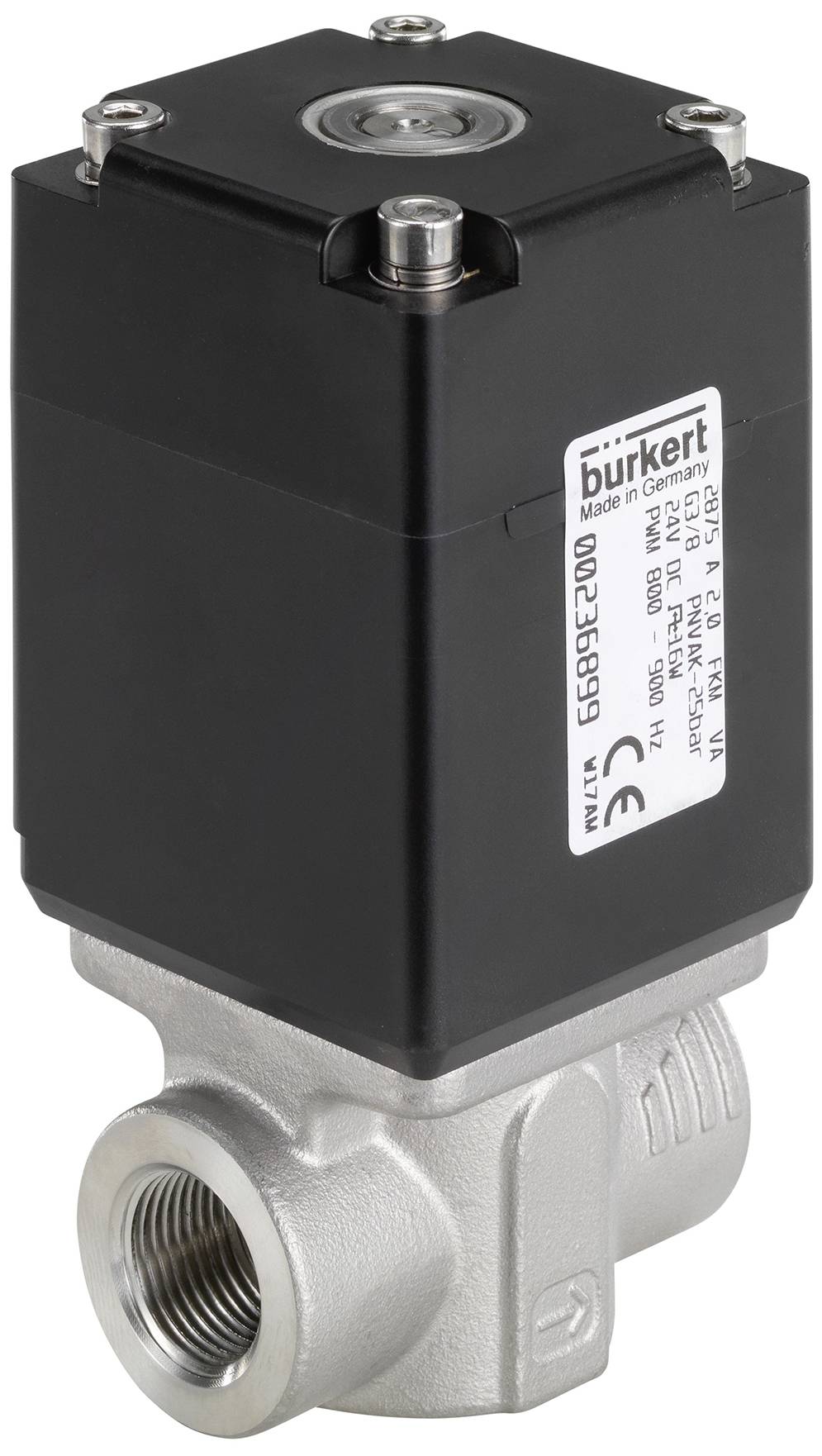

Fekete mágnesszelep fémházban, menetes csatlakozással, a Bürkert gyártásában, folyadékok vagy gázok szabályozására.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 27. [K.]

10 db

Szám

Összesen (145 990 Ft / Darab)

145 990 Ft

ÁFÁ-val

Már csak 10 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas arányos szelep

Kiváló parkoló
Nagyon jó válasz
Kompakt vezérlőszelep kialakítás
Névleges szélességek DN 2...9,5 mm
Opcionális: Robbanásbiztos tekercs

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: EPDM (etilén-propilén-dién gumi)
Tömítőanyag - tömítés kívülről Anyaga: EPDM (etilén-propilén-dién gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -30 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -30 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
Nyomás és hőmérséklet - nyomáskülönbség max: 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuum verzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
Készülék tulajdonságai - Kapcsolási funkció: folyamatos
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - Magvezető: Formázott rugó
Készülék jellemzői - PWM frekvencia min.: 400 Hz
Készülék jellemzői - PWM frekvencia max.: 500 Hz
A készülék tulajdonságai - beállítási tartomány: 1:100
A készülék tulajdonságai – 2. magvezető: hordópersely
Közeg és kalibrálás - beépítési helyzet: bármilyen
Közeg és kalibrálás - alkalmas folyékony közegekhez: Igen
Közeg és kalibrálás - alkalmas gáznemű közegekhez: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 270 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 3 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,25 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/8 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 3/8
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 3/8
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Minimális feszültség / Névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 49 mm
Tekercs (mag) - Tekercsellenállás: 21,4 ohm
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész Magvezető elem 1 Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PEEK (poliéter-keton)
Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
Tekercs (mag) - a közepesen préselt anyaggal érintkező rész: rozsdamentes acél
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Engedélyek - Névleges teljesítmény: 16 W

Típus: 255711

Termék típus: Proporcionális nyomásszabályozó szelep

Üzemi feszültség: 24 V/DC

Csatlakozó: G 3/8 hüvely

Üzemi nyomás (max.): 10 bar

Üzemi hőmérséklet: -30 °C (min)

Üzemi hőmérséklet (min.): -30 °C

Áramfelvét (teljesítmény): 16 W

Gyártói szám: 255711

Üzemi nyomás (min.): -1 bar

Tömítőanyag: EPDM

Funkció: 2/2 utas

Média-hőmérséklet (tartomány): -30 - 90 °C

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -30 °C

Közepes: gáz halmazállapotú közet

Névleges távolság: 3 mm

QNn érték: 270 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -30 °C

Hatás: Közvetlen ható

kv érték: 0.25 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Típus

Bürkert 255711 Proporcionális nyomásszabályozó szelep 2875 G 3/8 hüvely Névleges távolság 3 mm Tömítőanyag EPDM 1 db

Rendelési szám:3047213

Szállítás: 10. 27. [K.]

10 dbConrad Electronic

Jelenlegi termék

24 V/DC

G 3/8 hüvely

10 bar

255711

Min.: 1

Többszörös: 1

145 990 Ft^*

Bürkert 236903 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 3 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047160

Szállítás: 10. 27. [K.]

1 dbConrad Electronic

24 V

G 3/8

10 bar

236903

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236911 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 4 mm Ház anyaga Epoxigyanta Tömítőanyag FKM 1 db

Rendelési szám:3047161

Szállítás: 10. 27. [K.]

1 dbConrad Electronic

24 V/DC

G 1/2

8 bar

236911

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236919 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047163

Szállítás: 10. 27. [K.]

10 dbConrad Electronic

24 V/DC

G 1/2

4 bar

236919

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236922 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 8 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047164

Szállítás: 10. 27. [K.]

10 dbConrad Electronic

24 V/DC

G 1/2

2 bar

236922

Min.: 1

Többszörös: 1

133 990 Ft^*

Bürkert 239040 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 2 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047166

Szállítás: 10. 27. [K.]

10 dbConrad Electronic

24 V

G 3/8

25 bar

239040

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239088 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 4 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047175

Szállítás: 10. 27. [K.]

15 dbConrad Electronic

24 V

G 3/8

8 bar

239088

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239089 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047174

Szállítás: 10. 27. [K.]

10 dbConrad Electronic

24 V

G 3/8

8 bar

239089

Min.: 1

Többszörös: 1

145 990 Ft^*

Bürkert 239090 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047177

Szállítás: 10. 27. [K.]

15 dbConrad Electronic

24 V

G 1/2

4 bar

239090

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239091 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047176

Szállítás: 10. 27. [K.]

16 dbConrad Electronic

24 V/DC

G 1/2

4 bar

239091

Min.: 1

Többszörös: 1

145 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047213 Bürkert 255711 Proporcionális nyomásszabályozó szelep 2875 G 3/8 hüvely Névleges távolság 3 mm Tömítőanyag EPDM 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047213 Bürkert 255711 Proporcionális nyomásszabályozó szelep 2875 G 3/8 hüvely Névleges távolság 3 mm Tömítőanyag EPDM 1 db

Leírás

A 2875 típusú közvetlen működésű proporcionális szelep a folyamatszabályozás működtetőjeként használható. Az elasztomer üléktömítésnek köszönhetően a szelep a névleges átmérőhöz viszonyított névleges nyomás tartományában szorosan zár (beépített elzáró funkció). A szelep működtető armatúrája súrlódás nélkül van felszerelve, ami kivételes működtetési viselkedéshez vezet. Ez a szelep különösen alkalmas igényes szabályozási feladatokhoz (nagy szabályozási tartomány, száraz gázok stb.).

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
