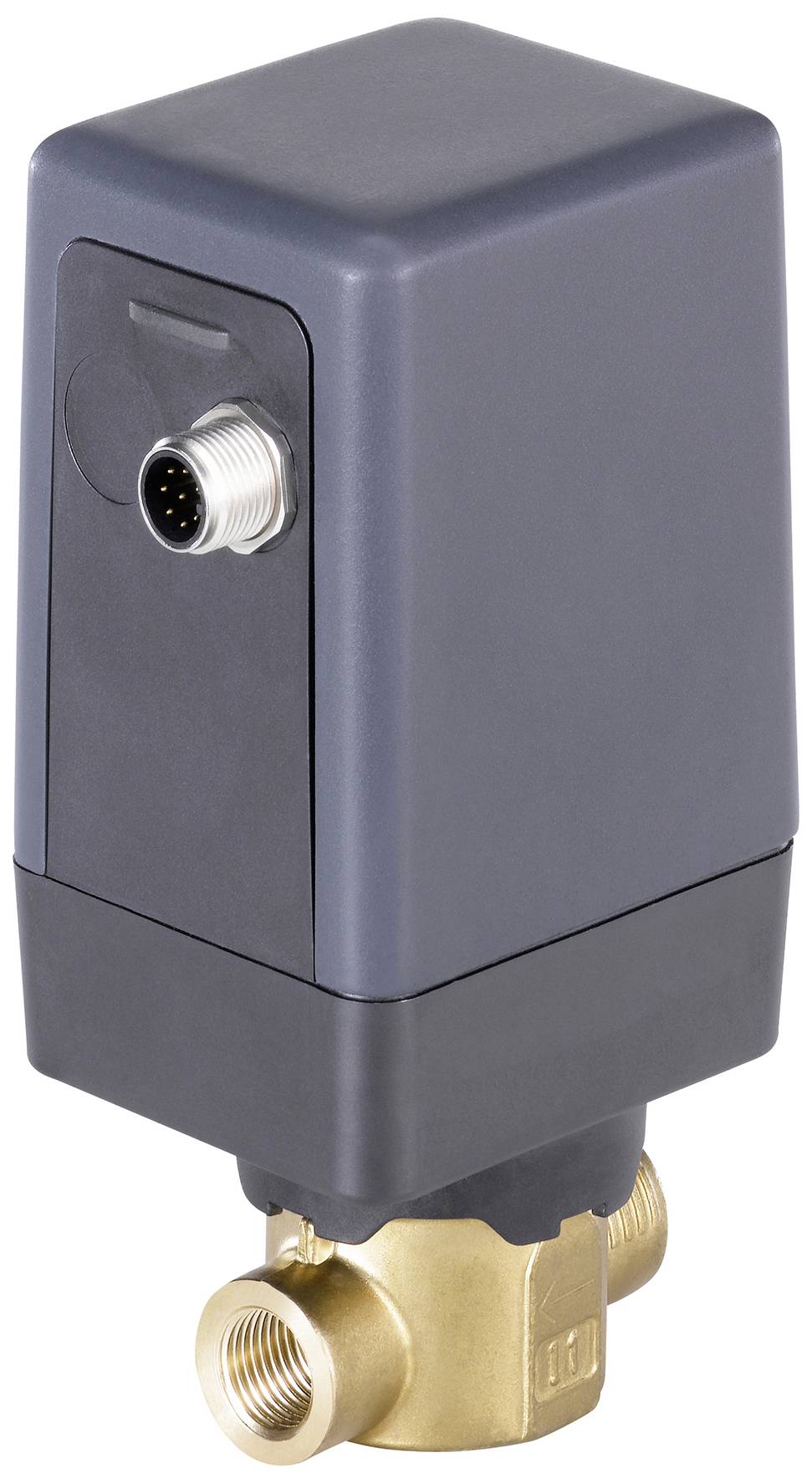

Bürkert 268615 Proporcionális nyomásszabályozó szelep 3280 G 3/8 hüvely Névleges távolság 6 mm Ház anyaga Sárgaréz, Poli
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (202 354 Ft / Darab)
202 354 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Elektromos motor 2 utas egyenes ülés támasztószelep
- A meghajtó nem érintkezik közeggel
- Kiváló beállítási tartomány és gyors válaszidő
- Alacsony elektromos energiafogyasztás
- Névleges csatlakozási szélesség DN 8...15
- Változatok: standard, pozícionáló, folyamatvezérlő; valamint nagynyomású változatok 22 bar-ig
Műszaki adatok
- Meghajtó - meghajtó anyaga: PC (polikarbonát)
- Hajtás – Meghajtó anyaga 2: PPS (polifenilén-szulfid)
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 70 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 6 bar
- Bemenetek/kimenetek - Bemenetek/kimenetek: 1 analóg bemenet + 1 bináris kimenet
- Bemenetek/kimenetek - 1. bemenet típusú analóg áram: 4-20 mA
- Bemenetek/kimenetek - 1. bináris kimenet: A szelep zárva aktív
- Elektromos csatlakozás - Elektromos csatlakozás 1 típus: Dugó - M12
- Elektromos csatlakozás - Elektromos csatlakozás 1 Érintkezők száma: 8 ST
- Elektromos csatlakozás - Elektromos csatlakozás 1 típus: dugasz
- Funkciók - Funkció: Vezérlőszelep
- Funkciók - Vészhelyzeti visszaállítás: Nem
- Funkciók - Elektromos funkció: Pozíciók
- A készülék tulajdonságai - Termék alcsoport: Kompakt szelepek
- A készülék tulajdonságai - Főszelep Működési elv: Globe szelep
- A készülék tulajdonságai - áramlás: ülés alatt
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék jellemzői - oxigén változat: sz
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,9 m3/h
- Névleges szélesség (Kv érték) - Névleges ülésszélesség: 6 mm (1/4")
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vezeték csatlakozás - A vezetékcsatlakozás anyaga: sárgaréz
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 névleges szélesség: 3/8"
- Folyamat / vonal csatlakozás - vonal csatlakozás 1 szabvány: G
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP54
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség - feszültségtűrés negatív: 10%
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 1 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 8 W
- Tekercs (mag) - Hajtás hőszigetelési osztálya: A
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Típus
268615
- Termék típus
Proporcionális nyomásszabályozó szelep
- Üzemi feszültség
24 V
- Ház anyaga
Sárgaréz
Polikarbonát
Polifenilén-szulfid
- Csatlakozó
G 3/8 hüvely
- Üzemi nyomás (max.)
6 bar
- Üzemi hőmérséklet
0 °C (min)
- Üzemi hőmérséklet (min.)
0 °C
- Áramfelvét (teljesítmény)
8 W
- Gyártói szám
268615
- Beépítési méret
6
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Média-hőmérséklet (tartomány)
0 - 70 °C
- Médiahőmérséklet (max.)
70 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
folyékony közeg
gáz halmazállapotú közet
- Névleges távolság
6 mm
- Jellemzők
Perem
IP54
- Célérték bemenet
4-20 mA
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-10 °C
- kv érték
0.9 m³/óra
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3047215 Bürkert 268615 Proporcionális nyomásszabályozó szelep 3280 G 3/8 hüvely Névleges távolság 6 mm Ház anyaga Sárgaréz, Poli
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047215 Bürkert 268615 Proporcionális nyomásszabályozó szelep 3280 G 3/8 hüvely Névleges távolság 6 mm Ház anyaga Sárgaréz, Poli
Leírás
A 3280 típusú közvetlen működésű motoros szelep folyadékok és gázok adagolására alkalmas zárt vagy nyitott szabályozási hurokban. A szelepet lineáris léptetőmotor hajtja. Az integrált elektronika jelentősen megkönnyíti a folyamatintegrációt, nincs szükség további vezérlőmodulokra. A motor nem igényel energiát egy adott szelepnyílás fenntartásához. Ez a tulajdonság drasztikusan csökkentheti a rendszer energiaigényét, és ezáltal hatékonyabbá teheti azt.
A 3280-as típus standard BE/KI vagy arányos szelepként, integrált pozicionálóval és integrált folyamatvezérlővel ellátott változatban kapható.
Ez a szöveg gépi fordítással készült.
A 3280-as típus standard BE/KI vagy arányos szelepként, integrált pozicionálóval és integrált folyamatvezérlővel ellátott változatban kapható.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
