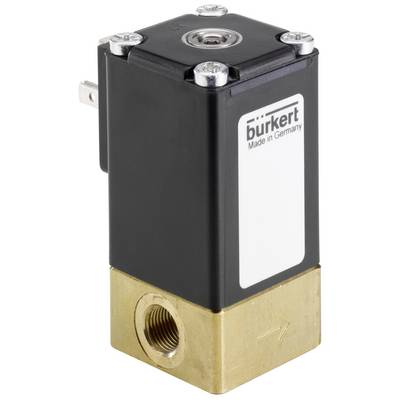

Bürkert 275013 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 2.5 mm Ház anyaga Sárgaréz Tömítőanya
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (80 307 Ft / Darab)
80 307 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas arányos szelep
- Kiváló parkoló
- Nagyon jó válasz
- Kompakt vezérlőszelep kialakítás
- Névleges szélességek DN 0,8 ... 6 mm
- Opcionális: Robbanásbiztos tekercs
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 5 bar
- Nyomás és hőmérséklet - nyomáskülönbség max: 5 bar
- Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - áramlás: ülés alatt
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - Kapcsolási funkció: folyamatos
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- A készülék jellemzői - Steam verzió: sz
- A készülék tulajdonságai - Magvezető: Formázott rugó
- Készülék jellemzői - PWM frekvencia min.: 600 Hz
- Készülék jellemzői - PWM frekvencia max.: 800 Hz
- Készülék tulajdonságai - beállítási tartomány: 1:100
- A készülék tulajdonságai – 2. magvezető: hordópersely
- Közeg és kalibrálás - beépítési helyzet: bármilyen
- Névleges átmérő (Kv érték) - QNn érték (gáz): 162 l/min
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 2,5 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,15 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 7/64 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max. feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség - feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercs mérete: 32 mm
- Tekercs (mag) - Tekercsellenállás: 41,4 ohm
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
- Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: rozsdamentes acél
- Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PEEK (poliéter-keton)
- Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Engedélyek - Névleges teljesítmény: 9 W
- Jóváhagyás típusa: ULUL
- Jóváhagyás típusa: UR Component
- Típus
275013
- Termék típus
Proporcionális nyomásszabályozó szelep
- Üzemi feszültség
24 V/DC
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1/4
- Üzemi nyomás (max.)
5 bar
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Áramfelvét (teljesítmény)
9 W
- Gyártói szám
275013
- Üzemi nyomás (min.)
-1 bar
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Média-hőmérséklet (tartomány)
-10 - 90 °C
- Médiahőmérséklet (max.)
90 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Gázok
- Névleges távolság
2.5 mm
- QNn érték
162 l/perc
IP65
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Közvetlen ható
- kv érték
0.15 m³/óra
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3047304 Bürkert 275013 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 2.5 mm Ház anyaga Sárgaréz Tömítőanya
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047304 Bürkert 275013 Proporcionális nyomásszabályozó szelep 2873 G 1/4 Névleges távolság 2.5 mm Ház anyaga Sárgaréz Tömítőanya
Leírás
Folyamatszabályozási aktuátorként használható a 2873 típusú közvetlen működésű arányos szelep, amely az elasztomer üléktömítésnek köszönhetően a névleges átmérőhöz viszonyított névleges nyomás tartományában szorosan zár (beépített elzáró funkció). A szelep működtető armatúrája súrlódás nélkül van felszerelve, ami kivételes működtetési viselkedéshez vezet. Ez a szelep különösen alkalmas igényes szabályozási feladatokhoz (nagy szabályozási tartomány, száraz gázok stb.).
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
