Name: Bürkert 282985 Proporcionális nyomásszabályozó szelep 6223 G 3/4 Névleges távolság 13 mm Ház anyaga Sárgaréz Tömítőanyag
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

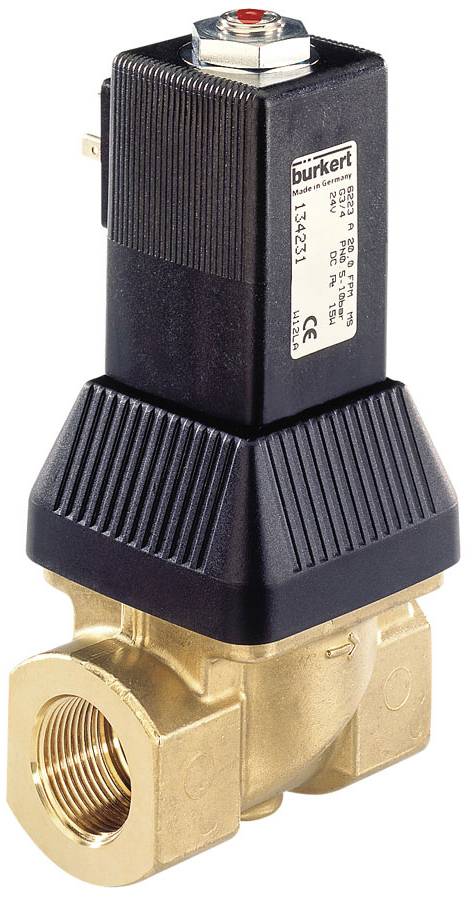

Egy fekete házú és réz csatlakozókkal rendelkező elektromágneses szelep, amelyet folyadékok irányítására használnak.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (152 990 Ft / Darab)

152 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas arányos szelep, előre megtervezett

Szabályozószelep a folyadékok folyamatos szabályozásához
Alacsony hiszterézis és magas reprodukálhatóság
Vezérlés PWM jellel
Pilóta működtetésű, szorosan záródó szelep

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0,5 bar
Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
Nyomás és hőmérséklet - nyomáskülönbség max: 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
A készülék jellemzői - főszelep működési elve: dugattyú
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék jellemzői - oxigén változat: sz
Készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
Készülék tulajdonságai - Kapcsolási funkció: folyamatos
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - magvezető: csúszógyűrű
Készülék jellemzői - PWM frekvencia min.: 180 Hz
Készülék jellemzői - PWM frekvencia max.: 280 Hz
A készülék tulajdonságai - beállítási tartomány: 1:10
A készülék tulajdonságai - magvezető 2: csúszógyűrű
Közeg és kalibrálás - beépítési helyzet: bármilyen
Névleges átmérő (Kv érték) - QNn érték (gáz): 2695 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 13 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 2,7 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/2 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 3/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 3/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: PTFE (politetrafluor-etilén)
Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PTFE (politetrafluor-etilén)
Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Engedélyek - Névleges teljesítmény: 10 W

Típus: 282985

Termék típus: Proporcionális nyomásszabályozó szelep

Üzemi feszültség: 24 V/DC

Ház anyaga: Sárgaréz

Csatlakozó: G 3/4

Üzemi nyomás (max.): 10 bar

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Áramfelvét (teljesítmény): 10 W

Gyártói szám: 282985

Üzemi nyomás (min.): 0.5 bar

Tömítőanyag: FKM

Funkció: 2/2 zárt monostabil

Média-hőmérséklet (tartomány): -10 - 90 °C

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -10 °C

Közepes: Víz

Névleges távolság: 13 mm

QNn érték: 2.695 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Szervóvezérelt

kv érték: 2.7 m³/óra

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3047014 Bürkert 282985 Proporcionális nyomásszabályozó szelep 6223 G 3/4 Névleges távolság 13 mm Ház anyaga Sárgaréz Tömítőanyag

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047014 Bürkert 282985 Proporcionális nyomásszabályozó szelep 6223 G 3/4 Névleges távolság 13 mm Ház anyaga Sárgaréz Tömítőanyag

Leírás

A 6223 típusú szelep működtetőként használható nagy mennyiségű folyadék szabályozására. Alacsony hiszterézis, nagy reprodukálhatóság és jó válaszérzékenység biztosítják a jó szabályozási viselkedést. A szelep szorosan záródik. A bedugható tekercs könnyen cserélhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
