Name: Bürkert 299840 Proporcionális nyomásszabályozó szelep 2875 Karima Névleges távolság 2 mm Ház anyaga Nemesacél Tömítőanya
Brand: Bürkert
SKU: 3047040
Availability: BackOrder

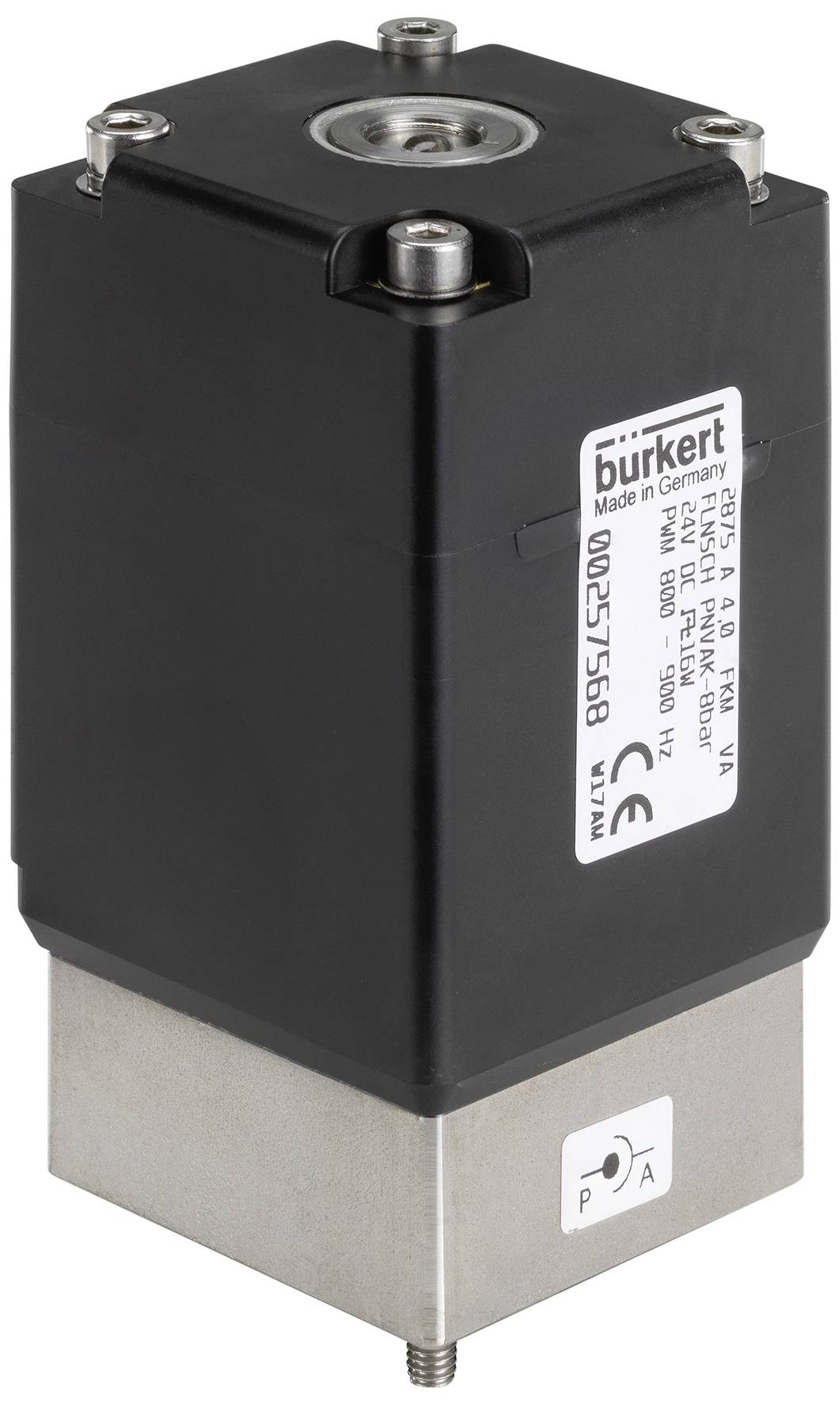

Fekete mágnesszelep ezüst alappal, 'Burkert' címkével a műszaki specifikációkkal és modellszámmal felül.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

1 db

Szám

Összesen (267 990 Ft / Darab)

267 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas arányos szelep

Kiváló parkoló
Nagyon jó válasz
Kompakt vezérlőszelep kialakítás
Névleges szélességek DN 2...9,5 mm
Opcionális: Robbanásbiztos tekercs

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: EPDM (etilén-propilén-dién gumi)
Tömítőanyag - tömítés kívülről Anyaga: EPDM (etilén-propilén-dién gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -30 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -30 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 40 °C
Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
Nyomás és hőmérséklet - Névleges nyomás max: 20 bar
Nyomás és hőmérséklet - nyomáskülönbség max: 20 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: vonalkábel
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozókábel hossza: 3000 mm
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Elektromos csatlakozás típusa: dugasz
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
Készülék tulajdonságai - Kapcsolási funkció: folyamatos
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - Magvezető: Formázott rugó
A készülék jellemzői - Rögzítés (karima) típusa: metrikus csavarok
A készülék tulajdonságai - Rögzítés (karima) Anyaga: Rozsdamentes acél
Készülék jellemzői - PWM frekvencia min.: 400 Hz
Készülék jellemzői - PWM frekvencia max.: 500 Hz
A készülék tulajdonságai - beállítási tartomány: 1:100
A készülék tulajdonságai – 2. magvezető: hordópersely
Közeg és kalibrálás - beépítési helyzet: bármilyen
Közeg és kalibrálás - alkalmas folyékony közegekhez: Igen
Közeg és kalibrálás - alkalmas gáznemű közegekhez: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 129 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,12 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/64 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: karima
Folyamat/csőcsatlakozás - Csőcsatlakozás 2 típus: karima
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 karima: Bürkert karima 45 x 45 verzió A1Bürkert karima 45 x 45 verzió A1
Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Karima: Bürkert karima 45 x 45 verzió A1Bürkert karima 45 x 45 verzió A1
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 49 mm
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Magvezető cső Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 1. magvezető elem Anyaga: rozsdamentes acél
Tekercs (mag) - a közeggel érintkező rész 2. magvezető elem Anyaga: PEEK (poliéter-keton)
Tekercs (mag) - közepesen érintkező rész Távtartó hüvely Anyaga: rozsdamentes acél
Tekercs (mag) - a közepesen préselt anyaggal érintkező rész: rozsdamentes acél
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Engedélyek - Névleges teljesítmény: 15 W
Jóváhagyás típusa: IECExIECEx
Engedély típusa: II 2 G Ex mb IIC T4 Gb, Ex mb IIC T4 Gb
Feszültség Frekvencia: 50Hz

Típus: 299840

Termék típus: Proporcionális nyomásszabályozó szelep

Üzemi feszültség: 24 V

Ház anyaga: Nemesacél

Csatlakozó: Karima

Üzemi nyomás (max.): 20 bar

Üzemi hőmérséklet: -30 °C (min)

Üzemi hőmérséklet (min.): -30 °C

Áramfelvét (teljesítmény): 15 W

Gyártói szám: 299840

Üzemi nyomás (min.): -1 bar

Tömítőanyag: EPDM

Funkció: 2/2 utas

Média-hőmérséklet (tartomány): -30 - 90 °C

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -30 °C

Közepes: gáz halmazállapotú közet

Névleges távolság: 2 mm

Jellemzők: Perem

QNn érték: 129 l/perc

: IP65

Max. környezeti hőmérséklet: 40 °C

Környezeti hőmérséklet (min.): -30 °C

Hatás: Közvetlen ható

kv érték: 0.12 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Ház anyaga

Típus

Üzemi feszültség

Üzemi nyomás (max.)

Bürkert 299840 Proporcionális nyomásszabályozó szelep 2875 Karima Névleges távolság 2 mm Ház anyaga Nemesacél Tömítőanyag EPDM 1 db

Rendelési szám:3047040

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Jelenlegi termék

Karima

Nemesacél

299840

24 V

20 bar

Min.: 1

Többszörös: 1

267 990 Ft^*

Bürkert 236903 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 3 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047160

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

G 3/8

Nemesacél

236903

24 V

10 bar

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236911 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 4 mm Ház anyaga Epoxigyanta Tömítőanyag FKM 1 db

Rendelési szám:3047161

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

G 1/2

Epoxigyanta

236911

24 V/DC

8 bar

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236919 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047163

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

G 1/2

Nemesacél

236919

24 V/DC

4 bar

Min.: 1

Többszörös: 1

160 990 Ft^*

Bürkert 236922 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 8 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047164

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

G 1/2

Sárgaréz

236922

24 V/DC

2 bar

Min.: 1

Többszörös: 1

133 990 Ft^*

Bürkert 239040 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 2 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047166

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

G 3/8

Sárgaréz

239040

24 V

25 bar

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239088 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 4 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047175

Szállítás: 11. 10. [K.]

15 dbConrad Electronic

G 3/8

Sárgaréz

239088

24 V

8 bar

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239089 Proporcionális nyomásszabályozó szelep 2875 G 3/8 Névleges távolság 4 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047174

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

G 3/8

Nemesacél

239089

24 V

8 bar

Min.: 1

Többszörös: 1

145 990 Ft^*

Bürkert 239090 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Sárgaréz Tömítőanyag FKM 1 db

Rendelési szám:3047177

Szállítás: 11. 10. [K.]

15 dbConrad Electronic

G 1/2

Sárgaréz

239090

24 V

4 bar

Min.: 1

Többszörös: 1

118 990 Ft^*

Bürkert 239091 Proporcionális nyomásszabályozó szelep 2875 G 1/2 Névleges távolság 6 mm Ház anyaga Nemesacél Tömítőanyag FKM 1 db

Rendelési szám:3047176

Szállítás: 11. 10. [K.]

16 dbConrad Electronic

G 1/2

Nemesacél

239091

24 V/DC

4 bar

Min.: 1

Többszörös: 1

145 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047040 Bürkert 299840 Proporcionális nyomásszabályozó szelep 2875 Karima Névleges távolság 2 mm Ház anyaga Nemesacél Tömítőanya

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047040 Bürkert 299840 Proporcionális nyomásszabályozó szelep 2875 Karima Névleges távolság 2 mm Ház anyaga Nemesacél Tömítőanya

Leírás

A 2875 típusú közvetlen működésű proporcionális szelep a folyamatszabályozás működtetőjeként használható. Az elasztomer üléktömítésnek köszönhetően a szelep a névleges átmérőhöz viszonyított névleges nyomás tartományában szorosan zár (beépített elzáró funkció). A szelep működtető armatúrája súrlódás nélkül van felszerelve, ami kivételes működtetési viselkedéshez vezet. Ez a szelep különösen alkalmas igényes szabályozási feladatokhoz (nagy szabályozási tartomány, száraz gázok stb.).

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
