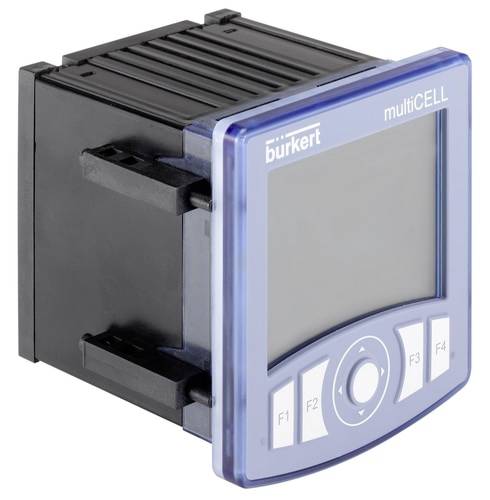

Bürkert 8619 multiCELL PID Hőmérséklet szabályozó Pt100, Pt1000 Analóg áram, Tranzisztor (H x Sz x Ma) 112 x 112 x 107 m
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Hőmérséklet szabályozó
Hőmérséklet szabályozó típus
PID
Üzemi feszültség
24 V/DC
Kimenetek (hőmérséklet szabályozó)
Analóg áram
Tranzisztor
Érzékelő típus
Pt100
Pt1000
Adatlap (PDF)
1 db
Szám
Összesen (524 402 Ft / Darab)
524 402 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Többcsatornás / multifunkciós adó / vezérlő
- Rugalmas elemzés és áramlás -adó
- Intuitív kezelés
- Analóg és digitális bemeneti jelek
- Nagy grafikus kijelző állítható háttérvilágítással
- Adatgyűjtő SD kártyán keresztül lehetséges
- Beleértve a PID szabályozást
Műszaki adatok
- Üzemi feszültség ("tápegység"): 12-36 V DC, szűrt és szabályozott
- Teljesítményfelvétel: maximum 1,6 VA
- Teljesítmény ("PWR OUT"): 12 - 36 V DC, maximum 1,8 A
- Digitális bemenetek 2 x DI1, 2 x DI2: feszültség 0 - 36 V DC, bemeneti impedancia 3 kΩ, kapcsolótengely: V (be) = 5 - 36 V DC, V (ki)<2 V DCC; Frekvencia: 0,5-2500 Hz galvanikus leválasztás; Fordított polaritás és feszültségcsúcsok ellen védett
- Analóg bemenetek AI1, AI2: bármilyen csatlakozás, mosogató vagy forrás, galvanikusan leválasztott, áram: tartomány 0 / 3,5 - 22 mA, max. Feszültség 36 V DC, impedancia 50 Ω, felbontás 1,5 µA, feszültség: tartomány 0 - 5 /10 V DC, max. Feszültség 36 V DC, impedancia 110 kΩ, felbontás 1 mV, hiba: a mért érték ± 0,25%
- Digitális kimenetek DO1, DO2 - tranzisztor: NPN vagy PNP a csatlakozástól függően, galvanikus leválasztás, rövidzárlat elleni védelem, max. 36 V DC, max. 700 mA, ha csak egy tranzisztoros kimenetet használnak, legfeljebb 1 A A tranzisztoros kimenetek frekvenciája: max. 2000 Hz
- Analóg kimenet AO1, AO2: 4 ... 20 mA, mosogató vagy forrás a csatlakozástól függően, galvanikus leválasztás, egyenáramú fordított polaritás ellen védett, max. Hurokellenállás; 1100 Ω -36 V DC, 610 Ω -24 V DC, 100 Ω -12 V DC
- Memóriakártya: SD (Secure Digital) típus, kapacitás: max. 2 GB, fájlrendszer: FAT16
- Környezeti hőmérséklet -működés: -10 ° C és +70 ° C között, 0 ° C és 70 ° C között, memóriakártya használata esetén, tárolás -20 ° C és +70 ° C között
- Relatív páratartalom<85%, nem sűrített
- Védettség: IP65 (beépítés a vezérlőszekrény ajtajába, zárt vezérlőszekrény), IP 20 (beépítés a vezérlőszekrény ajtajába, a vezérlőszekrény belsejébe), NEMA 4X (beépítés a vezérlőszekrény ajtajába, elülső oldallal kívül)
- Szabványok és irányelvek-EMC: EN 61000-6-2, EN 61000-6-3, rezgés / ütés: EN 60068-2-6 / EN 60068-2-27
- Termék típus
Hőmérséklet szabályozó
- Gyártói szám
8619 multiCELL
- Hőmérséklet szabályozó típus
PID
- Üzemi feszültség
24 V/DC
- Kimenetek (hőmérséklet szabályozó)
Analóg áram
Tranzisztor
- Analóg kimenetek száma
2
- Tranzisztor kimenetek száma
2
- Méret
(H x Sz x Ma) 112 x 112 x 107 mm
- Magasság
107 mm
- Hossz
112 mm
- Szélesség
112 mm
- Érzékelő típus
Pt100
Pt1000
- Gyártói szám
564382
- Kivitel
Áramlásmérő alaplap, bemeneti modul és PID vezérlés
- Szerelési mód
Elülső felerősítés
- Súly
0.772 kg
- Csatlakozók
SD kártyanyílás
Dokumentumok és letöltések
Adatlap
Adatlap 625797 Bürkert 8619 multiCELL PID Hőmérséklet szabályozó Pt100, Pt1000 Analóg áram, Tranzisztor (H x Sz x Ma) 112 x 112 x 107 m
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 625797 Bürkert 8619 multiCELL PID Hőmérséklet szabályozó Pt100, Pt1000 Analóg áram, Tranzisztor (H x Sz x Ma) 112 x 112 x 107 m
Leírás
A multifunkcionális 8619 típusú távadó / vezérlő a vezérlőszekrénybe történő felszereléshez közvetlen csatlakozási lehetőséggel rendelkezik a legtöbb áramlás, pH érték / ORP és vezetőképesség érzékelő számára. Ideális eszköz adatgyűjtéshez és vezérléshez, valamint adagolási feladatokhoz. Nagy grafikus kijelzővel rendelkezik, állítható háttérvilágítással és gombokkal a kurzor funkcióihoz és navigálásához. A legmodernebb vezérlési és szabályozási algoritmusok garantálják az optimális folyamatvezérlést. A kiegészítő bemeneti modullal rendelkező készülék PID -szabályozóval van felszerelve. A 8619 típus adatgyűjtővel is rendelkezik.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Szerelőház 92 x 92 mm-es kivágáshoz
- Ház anyaga, rögzítőelem: PPO
- Tömítés: szilikon
- Fedél, nézőablak: polikarbonát
- Felsőréteg: szilikon gumi
- Hátlap: 304 rozsdamentes acél
- Csavarok: 316 rozsdamentes acél
- Csatlakozó: PBT
- Kapcsolat: aranyozott rézötvözet
- LC grafikus kijelző, kék háttérvilágítással; 128 x 168 pixel felbontás; Nyelvek: német, angol, francia
- Billentyűzet: 4 funkciógomb [F1] [F2] [F3] [F4] a dinamikus funkciókhoz, 1 navigációs gomb a [↑] [↓] [→] [←] kurzormozgáshoz
- Adatgyűjtő akár 16 különböző értékhez
- Érzékelő monitor: a közvetlen érzékelői leolvasások megjelenítése és áttekintése
- Valós idejű óra dátummal
- Modulhelyek: 5 (bővíthető a Bürkert gyárban)
- Elektromos csatlakozók: csatlakozók
- Ajánlott csatlakozókábel: árnyékolt kábel, szilárd H05 (07) VU - 0,2–1,5 mm², hajlékony H05 (07) VK - 0,2–1,5 mm², 0,2–1,5 mm² fémcsavarral, 0,2–1,5 mm² -es huzalvéggel
Tudnivalók
A modulok csak a Bürkert gyárban bővíthetők.
