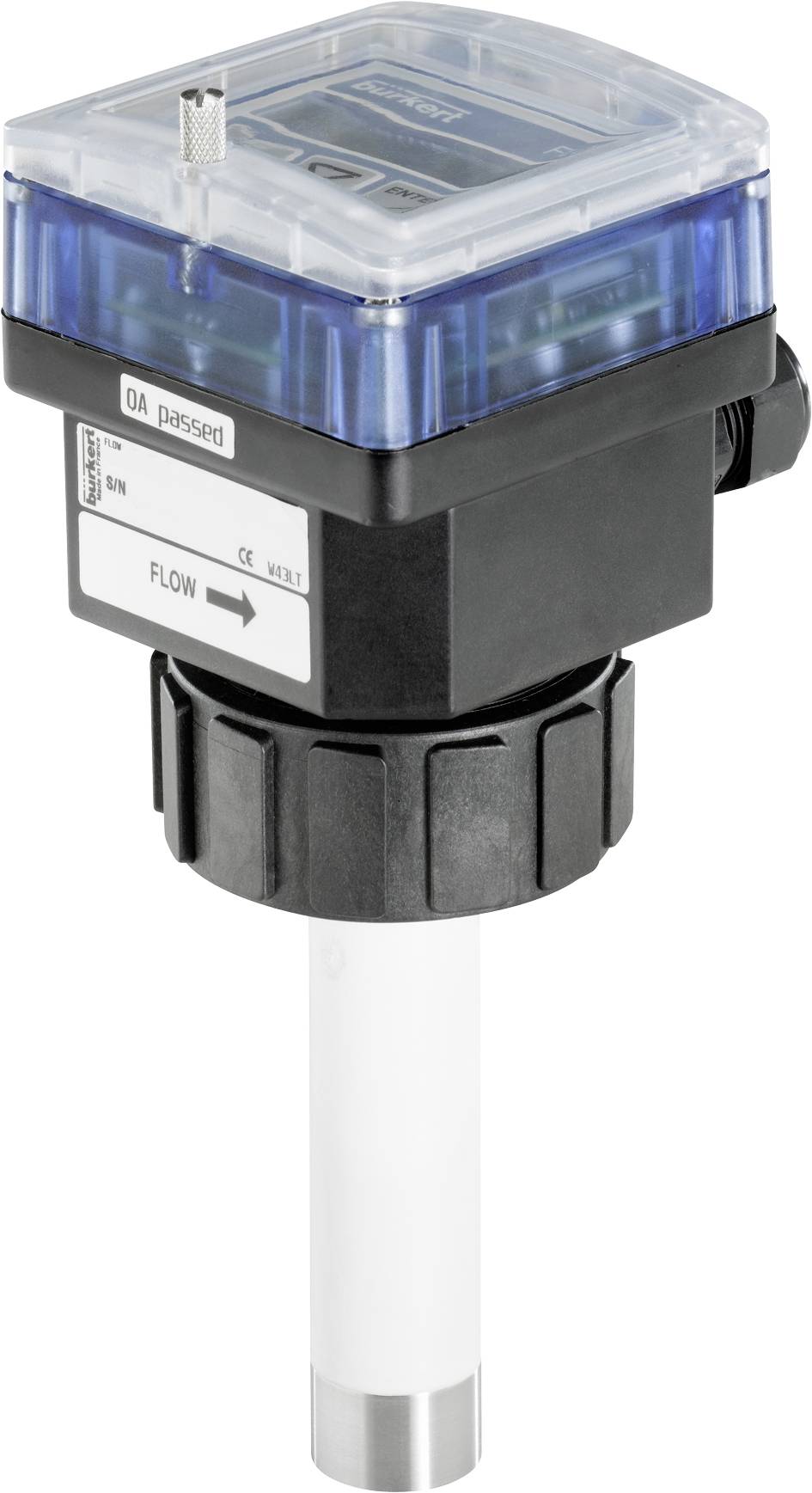

Bürkert Átfolyásmérő 8045 426507 Üzemi feszültség: 18 - 36 V/DC 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Átfolyásmérő
Üzemi feszültség (min.)
18 V/DC
Max. üzemi feszültség
36 V/DC
Gyártói szám
8045
Üzemi feszültség
18 - 36 V/DC
Adatlap (PDF)
1 db
Szám
Összesen (696 055 Ft / Darab)
696 055 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Mágneses induktív áramlásmérő
- Érzékelő mozgó alkatrészek nélkül
- Megjeleníti az áramlási sebességet és a térfogatot is
- Az összes kimenet szimulálása
- CIP-kompatibilis, FDA által jóváhagyott anyagok
Műszaki adatok
- Csatlakozás (tömlő): G2 csatlakozó anya
- Az érzékelő változata hosszú
- Tápfeszültség: szűrt és szabályozott (háromvezetékes), tolerancia: ± 0,5%
- DC fordított polaritásvédelemmel
- Jelenlegi fogyasztás? 300 mA
- Digitális DI1 bemeneti üzemi feszültség: 18 -36 V DC, bemeneti impedancia 15 k?, Minimális impulzus-időtartam: 200 ms, galvanikusan leválasztva, védelem a fordított polaritás és a feszültségcsúcsok ellen
- 2. relékimenet (DO2 és DO3) 2 általában nyitott relé, állítható (hiszterézis alapbeállítás, 250 V AC / 3 A vagy 30 VA DC / 3 A (ellenállásos terhelés), maximális kapcsolási kapacitása 750 VA (ellenállásos terhelés); élettartam min. 100000 ciklusok
- Analóg kimeneti áram (A01) 4 - 20 mA, mosogató vagy forrás (a vezetékektől függően), 22 mA a hibaüzenetekhez, max. Hurok ellenállás: 1300? 36 V DC-nél, 1000? 30 V DC-nél, 700? 24 V DC-nél, 450? 18 V DC-nál
- Környezeti hőmérséklet -10 - +60 ° C (működés) -20 - +60 ° C (tárolás)
- Relatív páratartalom<85%, nem kondenzált
- Tengerszint feletti magasság max. 2000 m
- Cső átmérője DN 06 - DN 400 (lásd S020 típus)
- Mérési tartomány 0,2–10 m / s
- Folyékony hőmérséklet, lásd a nyomás / hőmérséklet diagramot az adatlapon, 0 - 80 ° C (felszereléstől függően)
- Folyadéknyomás max. lásd a nyomás / hőmérsékleti diagramot az adatlapon, PN 10
- Vezetőképesség min. 20 μS / cm
- Mérési hiba (1-10 m / s mért értékeknél) Beillesztés a mért érték ± 0,5% -a, K tényező a mért érték 4% -a
- Linearitás a mérési tartomány végének ± 0,5% -a (10 m / s)
- Megismételhetőség a mért érték 0,25% -a)
- Termék típus
Átfolyásmérő
- Gyártói szám
8045
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
36 V/DC
- Üzemi feszültség
18 - 36 V/DC
- Tömítőanyag
FKM
- Ház anyaga
PVDF
- Média hőmérséklet (min.)
0 °C
- Médiahőmérséklet (max.)
+80 °C
- Üzemi nyomás (max.)
10 bar
- Súly
0.900 kg
- Max. környezeti hőmérséklet
+60 °C
- Hossz
116 mm
- Szélesség
88 mm
- Magasság
218 mm
- Méret
(H x Sz x Ma) 116 x 88 x 218 mm
- Tartalom
1 db
Dokumentumok és letöltések
Adatlap
Adatlap 625787 Bürkert Átfolyásmérő 8045 426507 Üzemi feszültség: 18 - 36 V/DC 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 625787 Bürkert Átfolyásmérő 8045 426507 Üzemi feszültség: 18 - 36 V/DC 1 db
Leírás
Az áramlásmérő olyan csövekhez használható, amelyek névleges átmérője DN 06 és DN 400 között van, valamint vezetőképességű folyadékokhoz>20 µS / cm megfelelő. Háttérvilágítású kijelzővel, billentyűzettel és 4 - 20 mA-es áramkimenettel, digitális kimenettel (alapbeállításként impulzuskimenet) és két mennyiségszámlálóval rendelkezik.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Áramlásmérő
- Kombinálható S020 szerelvényekkel
- anyagok:
- Ház, burkolat, anya / tömítés polikarbonát (üvegszállal megerősítve a házhoz) / NBR
- Elülső film védőfedél / tömítés polikarbonát / szilikon
- Csavarok / rozsdamentes acél / neoprén tömítés
- Kábeldugattyúk poliamid
- Nedves alkatrészek:
- Érzékelő tartó PVDF
- Rozsdamentes acélból készült 1.4404 / 316L elektródák
- FKM pecsét (FDA jóváhagyás)
- Földelési rozsdamentes acél gyűrű 1.4404 / 316L
- Elektromos csatlakozások 2 kábeltömítés M 20 x 1,5
- Ajánlott összekötő kábel keresztmetszete 0,5–1,5 mm², árnyékolt, 6… 12 mm átmérőjű (ha kábel tömszelencénként egy kábelt használ vagy 4 mm átmérőt (ha kábeltömítésenként két kábelt használ, a mellékelt újrafelhasználható tömítéssel)
- Érzékelőelektródák
- IP65 védettségi osztály, csatlakoztatott eszközzel, csavarozott tömszelencékkel és védőfedéllel, amennyire csak megy
- Szabványok és jóváhagyások:
- EMC EN 61000-6-2, EN 61000-6-3
- Kisfeszültségű EN 61010-1
- Nyomás a 97/23 / EK irányelv 3. szakaszának 3. cikke szerint (a 10 m / s mérési tartomány végétől)
- Rezgés EN 60068-2-6
- Shock EN 60068-2-27
Tudnivalók
A 8045 típus integrálva van a csővezetékbe egy Bürkert INSERTION csatlakozóval, S020 (külön kell megrendelni).
Az EN ISO 5167-1 szerint be kell tartani a minimális bemeneti és kimeneti útvonalakat.
