Name: Bürkert Átfolyásmérő 8045 558675 Üzemi feszültség: 18 - 36 V/DC 1 db
Brand: Bürkert
SKU: 625793
Availability: BackOrder

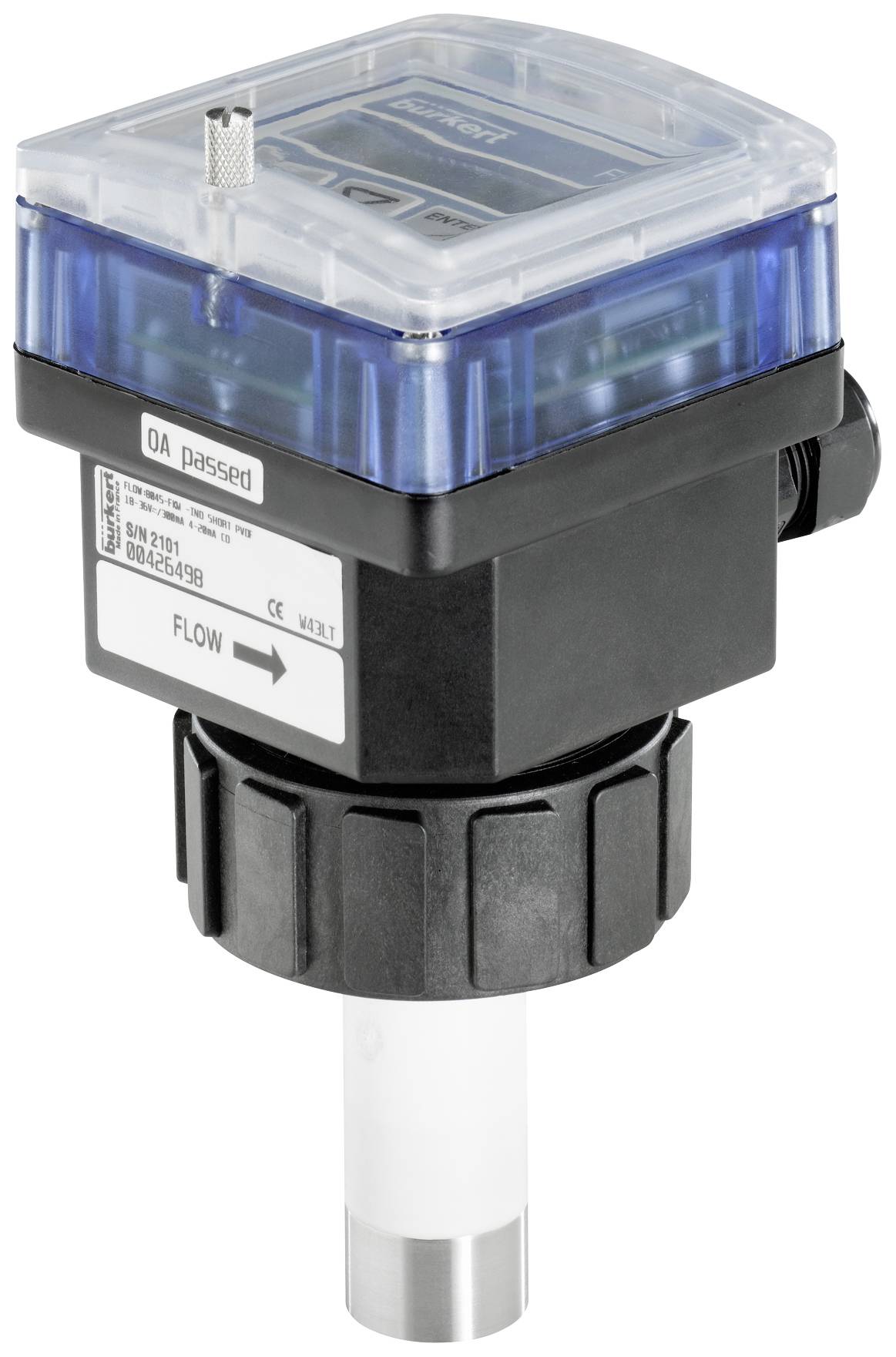

Egy ipari átfolyásmérő készülék digitális kijelzővel és irányjelző nyíllal az elején, amelyet átfolyás ellenőrzésére használnak.

A Bürkert Fluid Control Systems vállalat logója kék betűkkel fehér háttéren.

1/2

Termék típus

Átfolyásmérő

Üzemi feszültség (min.)

18 V/DC

Max. üzemi feszültség

36 V/DC

Csomagolás

darab

Gyártói szám

8045

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Helyettesítő termékek megjelenítése

Szám

Összesen (985 990 Ft / Darab)

985 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Mágneses induktív áramlásmérő

Érzékelő mozgó alkatrészek nélkül
Megjeleníti az áramlási sebességet és a térfogatot is
Az összes kimenet szimulálása
CIP képes

Műszaki adatok

Csatlakozás (tömlő): G2 csatlakozó anya
Az érzékelő verziója rövid
Tápfeszültség: szűrt és szabályozott (háromvezetékes), tolerancia: ± 0,5%
DC fordított polaritásvédelemmel
Jelenlegi fogyasztás? 300 mA
Digitális bemenet száma
Relé kimenet száma
Analóg kimeneti áram (A01) 4 - 20 mA, mosogató vagy forrás (a vezetékektől függően), 22 mA a hibaüzenetekhez, max. Hurok ellenállás: 1300? 36 V DC-nél, 1000? 30 V DC-nél, 700? 24 V DC-nél, 450? 18 V DC-nál
Környezeti hőmérséklet -10 - +60 ° C (működés) -20 - +60 ° C (tárolás)
Relatív páratartalom<85%, nem kondenzált
Tengerszint feletti magasság max. 2000 m
Cső átmérője DN 06 - DN 400 (lásd S020 típus)
Mérési tartomány 0,2–10 m / s
Folyékony hőmérséklet, lásd a nyomás / hőmérséklet diagramot az adatlapon, 0 - 80 ° C (felszereléstől függően)
Folyadéknyomás max. lásd a nyomás / hőmérsékleti diagramot az adatlapon, PN 10
Vezetőképesség min. 20 μS / cm
Mérési hiba (1-10 m / s mért értékeknél) Beillesztés a mért érték ± 0,5% -a, K tényező a mért érték 4% -a
Linearitás a mérési tartomány végének ± 0,5% -a (10 m / s)
Megismételhetőség a mért érték 0,25% -a)

Csomagolás: darab

Termék típus: Átfolyásmérő

Gyártói szám: 8045

Üzemi feszültség (min.): 18 V/DC

Max. üzemi feszültség: 36 V/DC

Üzemi feszültség: 18 - 36 V/DC

Jellemzők: LED-es jelző

Csatlakozó: Kábel tömszelence M20

Kimenetek: Analóg áram

Anyag: Polikarbonát

Anyagjellemző: Üvegszál erősítésű

Tömítőanyag: FKM

Ház anyaga: PVDF

Média hőmérséklet (min.): 0 °C

Médiahőmérséklet (max.): +80 °C

Üzemi nyomás (max.): 10 bar

Pontosság ±: 0.25 %

Súly: 0.850 kg

Környezeti hőmérséklet (min.): -10 °C

Max. környezeti hőmérséklet: +60 °C

Hossz: 116 mm

Szélesség: 88 mm

Magasság: 181 mm

Méret: (H x Sz x Ma) 116 x 88 x 181 mm

Tartalom: 1 db

Dokumentumok és letöltések

Adatlap

Adatlap 625793 Bürkert Átfolyásmérő 8045 558675 Üzemi feszültség: 18 - 36 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 625793 Bürkert Átfolyásmérő 8045 558675 Üzemi feszültség: 18 - 36 V/DC 1 db

Leírás

Az áramlásmérő olyan csövekhez használható, amelyek névleges átmérője DN 06 és DN 400 között van, valamint vezetőképességű folyadékokhoz>20 µS / cm megfelelő. Háttérvilágítású kijelzővel, billentyűzettel és 4 - 20 mA-es áramkimenettel, digitális kimenettel (alapbeállításként impulzuskimenet) és két mennyiségszámlálóval rendelkezik.

Ez a szöveg gépi fordítással készült.

Kivitel

Áramlásmérő
Kombinálható S020 szerelvényekkel
anyagok:
Ház, burkolat, anya / tömítés polikarbonát (üvegszállal megerősítve a házhoz) / NBR
Elülső film védőfedél / tömítés polikarbonát / szilikon
Csavarok / rozsdamentes acél / neoprén tömítés
Kábeldugattyúk poliamid
Nedves alkatrészek:
Érzékelő tartó PVDF
C22 ötvözött elektródák
FKM pecsét (FDA jóváhagyás)
Földelési rozsdamentes acél gyűrű 1.4404 / 316L
Elektromos csatlakozások 2 kábeltömítés M 20 x 1,5
Ajánlott összekötő kábel keresztmetszete 0,5–1,5 mm², árnyékolt, 6… 12 mm átmérőjű (ha kábel tömszelencénként egy kábelt használ vagy 4 mm átmérőt (ha kábeltömítésenként két kábelt használ, a mellékelt újrafelhasználható tömítéssel)
Érzékelőelektródák
IP65 védettségi osztály, csatlakoztatott eszközzel, csavarozott tömszelencékkel és védőfedéllel, amennyire csak megy
Szabványok és jóváhagyások:
EMC EN 61000-6-2, EN 61000-6-3
Kisfeszültségű EN 61010-1
Nyomás a 97/23 / EK irányelv 3. szakaszának 3. cikke szerint (a 10 m / s mérési tartomány végétől)
Rezgés EN 60068-2-6
Shock EN 60068-2-27

Tudnivalók

A 8045 típus integrálva van a csővezetékbe egy Bürkert INSERTION csatlakozóval, S020 (külön kell megrendelni).

Az EN ISO 5167-1 szerint be kell tartani a minimális bemeneti és kimeneti útvonalakat.
