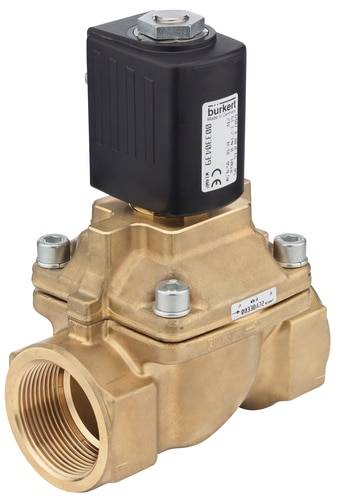

Bürkert Dugattyúszelep 348897 6407 110 V NPT 1 1/2 Névleges távolság 32 mm Kényszervezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (313 378 Ft / Darab)
313 378 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Szervo-vezérlésű 2/2-utas dugattyús szelep
- Szervo-vezérlésű dugattyús szelep DN50 névleges méretig; Biztonságos nyitás szilárdan összekapcsolt dugattyús rendszer segítségével, nyomáskülönbség nélkül; Rezgésbiztos, átfedésben lévő tekercsrendszer; Robbanásbiztos kivitelek; Energiatakarékos dupla tekercses technológia kick and drop kivitelben
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: ülés szelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Folyadék): 10 bar
- Szelepülék anyaga: sárgaréz
- AC feszültség: Igen
- Névleges teljesítmény: 85 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Orsó mérete: 42 mm
- Nyitási kapcsolási idő: 200 ms - 1,2 ms
- Zárási kapcsolási idő: 1 ms - 3 ms
- Szelep felépítése: szelep teljes
- Bekapcsolási áram AC: 85 VA
- Feszültség frekvencia: 50/60 Hz
- Termék típus
Dugattyúszelep
- Üzemi feszültség
110 V
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
NPT 1 1/2
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
-40 - +150 °C
- Gyártói szám
348897
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
PTFE
Grafit
- Médiahőmérséklet (max.)
+150 °C
- Média hőmérséklet (min.)
-40 °C
- Névleges távolság
32 mm
- Hossz
126 mm
- QNn érték
17.2 l/perc
IP65
- Max. környezeti hőmérséklet
+45 °C
- Hatás
Kényszervezérelt
- kv érték
16
Dokumentumok és letöltések
Adatlap
Adatlap 2351809 Bürkert Dugattyúszelep 348897 6407 110 V NPT 1 1/2 Névleges távolság 32 mm Kényszervezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351809 Bürkert Dugattyúszelep 348897 6407 110 V NPT 1 1/2 Névleges távolság 32 mm Kényszervezérelt 1 db
Leírás
A 6407 szelep szervo-vezérlésű dugattyús szelep. A vezérlőszelep és a dugattyú rögzített összekapcsolása lehetővé teszi a szelep nyitását nyomáskülönbség nélkül. Dugattyús szelepként a 6407 típus különösen alkalmas gáz és gőz, valamint alacsony 0 ° C alatti üzemi hőmérsékletű folyadékokhoz. A dugót és a mag vezetőcsövet összehegesztik a nyomás és a szivárgásbiztonság növelése érdekében. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A tekercseket kémiailag rendkívül ellenálló epoxival formázzák. A működés közbeni elektromos fogyasztás csökkentése érdekében a kettős tekercses technológiában integrált "Kick and Drop" (KD) elektronikával rendelkező tekercsek állnak rendelkezésre. A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
