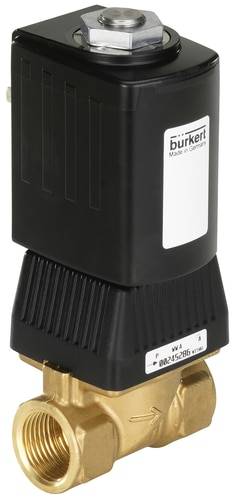

Bürkert Dugattyúszelep 349317 6240 230 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (125 976 Ft / Darab)
125 976 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas szervo mágnesszelep
- Szervo-vezérlésű és kompakt dugattyús szelep DN 13 névleges méretig; Rezgésbiztos, csavart tekercsrendszer; Fokozott biztonság a hegesztett magvezető csövön keresztüli szivárgások ellen; Biztonságos nyitás szilárdan összekapcsolt dugattyús rendszer segítségével; Robbanásbiztos kivitel
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: ülés szelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Gáz): 16 bar
- Névleges nyomás max. (Folyadék): 16 bar
- Szelepülék anyaga: sárgaréz
- AC feszültség: Igen
- DC feszültség: igen
- Akkumulátor feszültsége: igen
- Névleges teljesítmény: 9 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Orsó mérete: 40 mm
- Nyitási kapcsolási idő: 10 ms - 20 ms
- Zárási kapcsolási idő: 40 ms - 50 ms
- Szelep felépítése: szelep teljes
- Bekapcsolási áram AC: 11 VA
- Feszültség frekvencia: 50/60 Hz
- Termék típus
Dugattyúszelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1/4
- Üzemi médium
Folyadék; gáz
- Média-hőmérséklet (tartomány)
-10 - +130 °C
- Gyártói szám
349317
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
FKM
- Súly
0.72 kg
- Médiahőmérséklet (max.)
+130 °C
- Média hőmérséklet (min.)
-10 °C
- Névleges távolság
6 mm
- Hossz
40 mm
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Kényszervezérelt
- kv érték
0.6
Dokumentumok és letöltések
Adatlap
Adatlap 2351722 Bürkert Dugattyúszelep 349317 6240 230 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351722 Bürkert Dugattyúszelep 349317 6240 230 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db
Leírás
A 6240 szelep szervo-működtetésű dugattyús szelep. A dugót és a mag vezetőcsövet összehegesztik a nyomás és a szivárgásbiztonság növelése érdekében. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A ház alakja és felületi minősége lehetővé teszi a maximális áramlási sebességet. A tekercseket kémiailag rendkívül ellenálló epoxival formázzák. Az opcionális csúszó gyűrűs csapágy száraz gázokkal növeli a futási időt. A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak. A rozsdamentes acél szelepek megfelelnek a NEMA 4X szabványnak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
