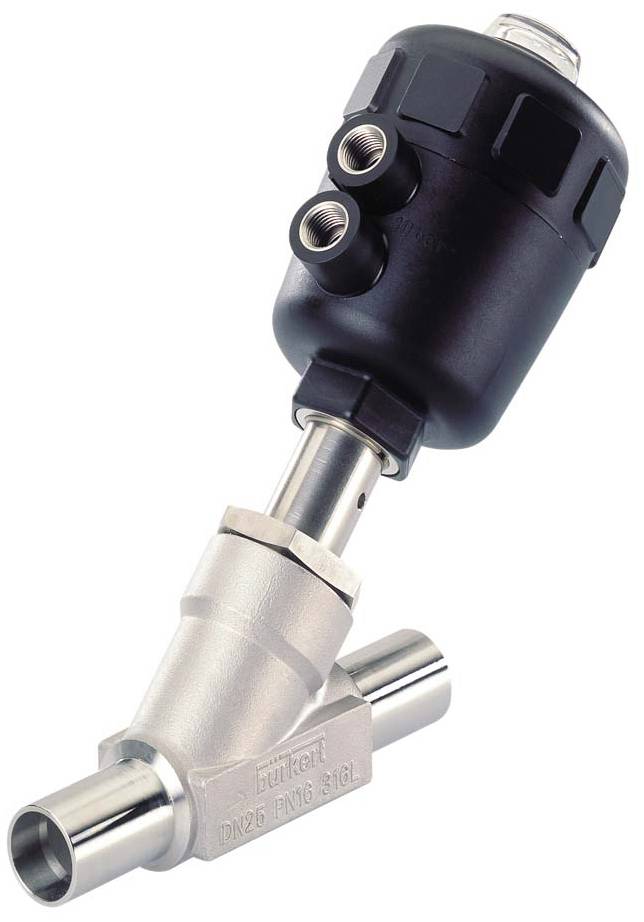

Bürkert Ferde ülékes szelep 2000 143460 0 - 16 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (342 990 Ft / Darab)
342 990 Ft
ÁFÁ-val
Már csak 1 db érhető el
14 napos visszavételi garancia
Műszaki adatok
- Drive - Drive verzió: klasszikus
- Meghajtó - Meghajtó mérete: 63 mm
- Hajtás - pozíció lekérdezés mágneses dugattyúval: Nem
- Hajtás - Meghajtó anyag kategória: Műanyagok
- Hajtás - meghajtó anyaga: PA (poliamid)
- Meghajtás - O-gyűrű a fedél és a bélés között: Nem
- Hajtás - vezérlő levegő csatlakozás típusa: belső menet
- Hajtás-vezérlő levegő csatlakozás menetes típusa: G
- Hajtás - vezérlő levegő csatlakozás átmérője (hüvelyk): 1/4 hüvelyk
- Hajtás - vezérlő levegő csatlakozási helyzet: vonalirányban
- Hajtás - vezérlő levegő csatlakozás anyaga: rozsdamentes acél
- Hajtás - vezérlő levegő furat átmérője: 2 mm
- Meghajtó – Interfész a meghajtóhoz: metrikus
- Hajtás – Megnövelt vegyszerállóság: Nem
- Hajtás - vezérlőkúp: Nem
- Hajtás - vezérlő levegő csatlakozás 1 Előre szerelve: kúpos dugó
- Hajtás - vezérlő levegő csatlakozás 2 Előre szerelve: kúpos dugó
- Tömítőanyag - üléstömítés anyagkategória: műanyag
- Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
- Tömítőanyag - tömítőgombház anyaga: grafit
- Tömítőanyag - A csomagolt tömítést tartalmazza: Igen
- Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 25
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 185 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 16 bar
- Nyomás és hőmérséklet - szabályozási nyomás min: 1,9 bar
- Nyomás és hőmérséklet - szabályozási nyomás max: 10 bar
- Nyomás és hőmérséklet – Névleges nyomás (DIN EN 1759): 150. osztály
- Nyomás és hőmérséklet - Nyomás vákuum szabályozása: Nem
- A készülék tulajdonságai - termék alcsoport: nyitott/zárt szelepek
- A készülék tulajdonságai - Főszelep Működési elv: Szögfülke szelep
- A készülék tulajdonságai - Szelepvezérlés típusa: pneumatikus
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Készülék tulajdonságai - szelepház gyártása: öntött
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuum verzió: Nem
- A készülék jellemzői - oxigén változat: sz
- Közeg és kalibrálás - CIP-képes: Igen
- Közepes és kalibrálás - SIP-képes: Igen
- Névleges átmérő (Kv érték) - Kv érték (víz): 49 m3/h
- Névleges szélesség (Kv érték) - Névleges házszélesség: 50 mm
- Névleges szélesség (Kv érték) - Névleges házszélesség (IN): 2 hüvelyk
- Névleges szélesség (Kv érték) - Névleges ülésszélesség: 50 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: hegesztővég
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 belső átmérő (mm): 50 mm
- Folyamat / vonal csatlakozás - vonalcsatlakozás 1 méret DN: DN 50
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Falvastagság (mm): 1,5 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 külső átmérő (mm): 53 mm
- Folyamat / vonal csatlakozás - 1. vezetékcsatlakozás 1. csőszabvány: DIN 11850 R2
- Folyamat / vonal csatlakozás - 1. vezetékcsatlakozás 2. csőszabvány: DIN 11866 A sorozat
- Anyagok - Szelepház Anyagkategória: Fémek
- Anyagok - szelepház anyaga: rozsdamentes acél
- Anyagok - Szelepház Felületkezelés belül: megmunkálatlan
- Anyagok - Szelepház Külső felületkezelés: megmunkálatlan
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - vezérlési funkció: A - nyugalmi helyzetben zárva (NC)
- Működési mód - Kiegészítő kézi működtetés mellékelve: Nem
- Engedélyek - gyári vizsgálati tanúsítvány 3.1 mellékelve: sz
- Jóváhagyás típusa: ATEX, IECExATEX, IECEx
- Jóváhagyás típusa: II 2 D Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb, Ex h IIIC T135°C Db, Ex h IIC T4 Gb
- Termék típus
Ferde ülékes szelep
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
143460
- Üzemi nyomás (max.)
16 bar
- Üzemi nyomás (min.)
0 bar
- Üzemi nyomás tartomány
0 - 16 bar
- Cső átmérő
50 DN
- Típus
2000
- Médiahőmérséklet (max.)
185 °C
- Média hőmérséklet (min.)
-10 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047426 Bürkert Ferde ülékes szelep 2000 143460 0 - 16 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047426 Bürkert Ferde ülékes szelep 2000 143460 0 - 16 bar 1 db
Leírás
A külső vezérlésű sarokülékszelep pneumatikusan működtetett dugattyús hajtásból és 2 utas szelepházból áll. A környezeti hőmérséklettől függően a meghajtó két különböző anyagból, PA és PPS-ből áll rendelkezésre. A jól bevált, önbeálló orsótömítés nagy tömítettséget biztosít. Az áramlás-hatékony 2/2-utas szelepházak, amelyek fémből vagy öntött rozsdamentes acélból készültek, nagy áramlási sebességet tesznek lehetővé. Ezek a karbantartást nem igénylő és robusztus szelepek utólag felszerelhetők a helyzetjelző, löketkorlátozás vagy kézi vészműködtetéshez szükséges tartozékok széles választékával.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
