Name: Bürkert Ferde ülékes szelep 2000 344382 0 - 7.2 bar 1 db
Brand: Bürkert
SKU: 3047473
Availability: BackOrder

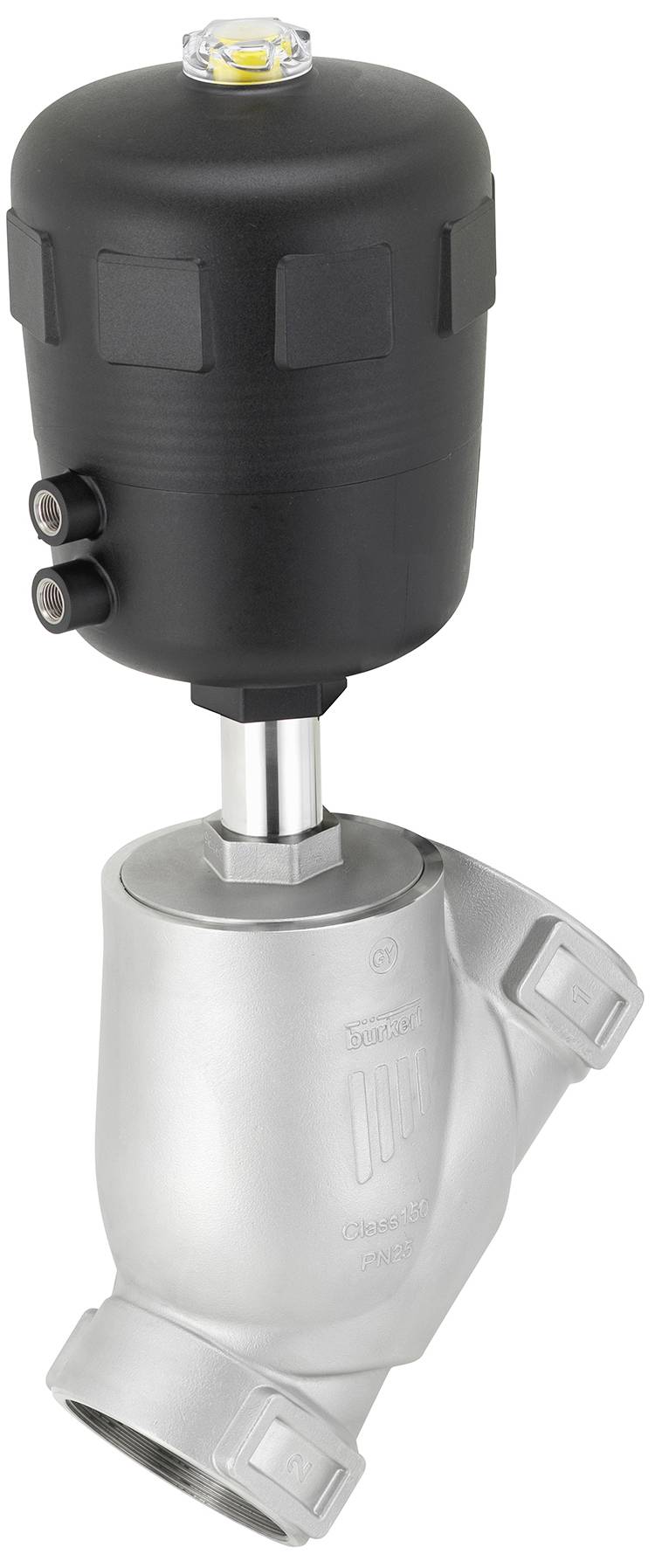

Fekete hajtóműves és ezüst házú pneumatikus ülőszelep, csővezetéki rendszerek áramlásszabályozására használva.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 6. [P.]

1 db

Szám

Összesen (397 990 Ft / Darab)

397 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Drive - Drive verzió: klasszikus
Hajtás - Meghajtó mérete: 100 mm
Hajtás - pozíció lekérdezés mágneses dugattyúval: Nem
Hajtás - Meghajtó anyag kategória: Műanyagok
Meghajtó - meghajtó anyaga: PPS (polifenilén-szulfid)
Meghajtás - O-gyűrű a fedél és a bélés között: Nem
Hajtás - vezérlő levegő csatlakozás típusa: belső menet
Hajtás-vezérlő levegő csatlakozás menettípus: G
Hajtás - vezérlő levegő csatlakozás átmérője (hüvelyk): 1/4 hüvelyk
Hajtás - vezérlő levegő csatlakozási helyzet: vonalirányban
Hajtás - vezérlő levegő csatlakozás anyaga: rozsdamentes acél
Hajtás - vezérlő levegő furat átmérője: 3 mm
Meghajtó – Interfész a meghajtóhoz: metrikus
Hajtás – Megnövelt vegyszerállóság: Nem
Hajtás - vezérlőkúp: Nem
Hajtás - vezérlő levegő csatlakozás 1 Előre szerelve: kúpos dugó
Hajtás - vezérlő levegő csatlakozás 2 Előre szerelve: kúpos dugó
Tömítőanyag - üléstömítés anyagkategória: műanyag
Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
Tömítőanyag - tömítőgombház anyaga: grafit
Tömítőanyag - A csomagolt tömítést tartalmazza: sz
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 25
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 185 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: 5 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 90 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Névleges nyomás max: 7,2 bar
Nyomás és hőmérséklet - szabályozási nyomás min: 4,4 bar
Nyomás és hőmérséklet - szabályozási nyomás max: 7 bar
Nyomás és hőmérséklet – Névleges nyomás (DIN EN 1759): 150. osztály
Nyomás és hőmérséklet - Nyomás vákuum szabályozása: Nem
A készülék tulajdonságai - termék alcsoport: nyitott/zárt szelepek
A készülék tulajdonságai - Beépítési hossz: 150 mm
A készülék tulajdonságai - Főszelep Működési elv: Szögfülke szelep
A készülék tulajdonságai - Szelepvezérlés típusa: pneumatikus
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Készülék tulajdonságai - szelepház gyártása: öntött
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
Közeg és kalibrálás - CIP-képes: Igen
Közepes és kalibrálás - SIP-képes: Igen
Névleges átmérő (Kv érték) - Kv érték (víz): 55 m3/h
Névleges szélesség (Kv érték) - Névleges házszélesség: 50 mm
Névleges szélesség (Kv érték) - Névleges házszélesség (IN): 2 hüvelyk
Névleges szélesség (Kv érték) - Névleges ülésszélesség: 50 mm
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Anyagok - Szelepház Anyagkategória: Fémek
Anyagok - szelepház anyaga: rozsdamentes acél
Anyagok - szelepház Felületkezelés belül: megmunkálatlan
Anyagok - Szelepház Külső felületkezelés: megmunkálatlan
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - kézi üzemmód: Nem
Üzemmód - vezérlési funkció: A - nyugalmi helyzetben zárva (NC)
Működési mód - Kiegészítő kézi működtetés mellékelve: Nem
Engedélyek - gyári vizsgálati tanúsítvány 3.1 mellékelve: sz

Termék típus: Ferde ülékes szelep

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Gyártói szám: 344382

Üzemi nyomás (max.): 7.2 bar

Üzemi nyomás (min.): 0 bar

Üzemi nyomás tartomány: 0 - 7.2 bar

Cső átmérő: 50 mm

Típus: 2000

Médiahőmérséklet (max.): 185 °C

Média hőmérséklet (min.): -10 °C

Dokumentumok és letöltések

Adatlap

Adatlap 3047473 Bürkert Ferde ülékes szelep 2000 344382 0 - 7.2 bar 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047473 Bürkert Ferde ülékes szelep 2000 344382 0 - 7.2 bar 1 db

Leírás

A külső vezérlésű sarokülékszelep pneumatikusan működtetett dugattyús hajtásból és 2 utas szelepházból áll. A környezeti hőmérséklettől függően a meghajtó két különböző anyagból, PA és PPS-ből áll rendelkezésre. A jól bevált, önbeálló orsótömítés nagy tömítettséget biztosít. Az áramlás-hatékony 2/2-utas szelepházak, amelyek fémből vagy öntött rozsdamentes acélból készültek, nagy áramlási sebességet tesznek lehetővé. Ezek a karbantartást nem igénylő és robusztus szelepek utólag felszerelhetők a helyzetjelző, löketkorlátozás vagy kézi vészműködtetéshez szükséges tartozékok széles választékával.

Ez a szöveg gépi fordítással készült.
