Name: Bürkert Ferde ülékes szelep 2100 235508 0 - 16 bar 1 db
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

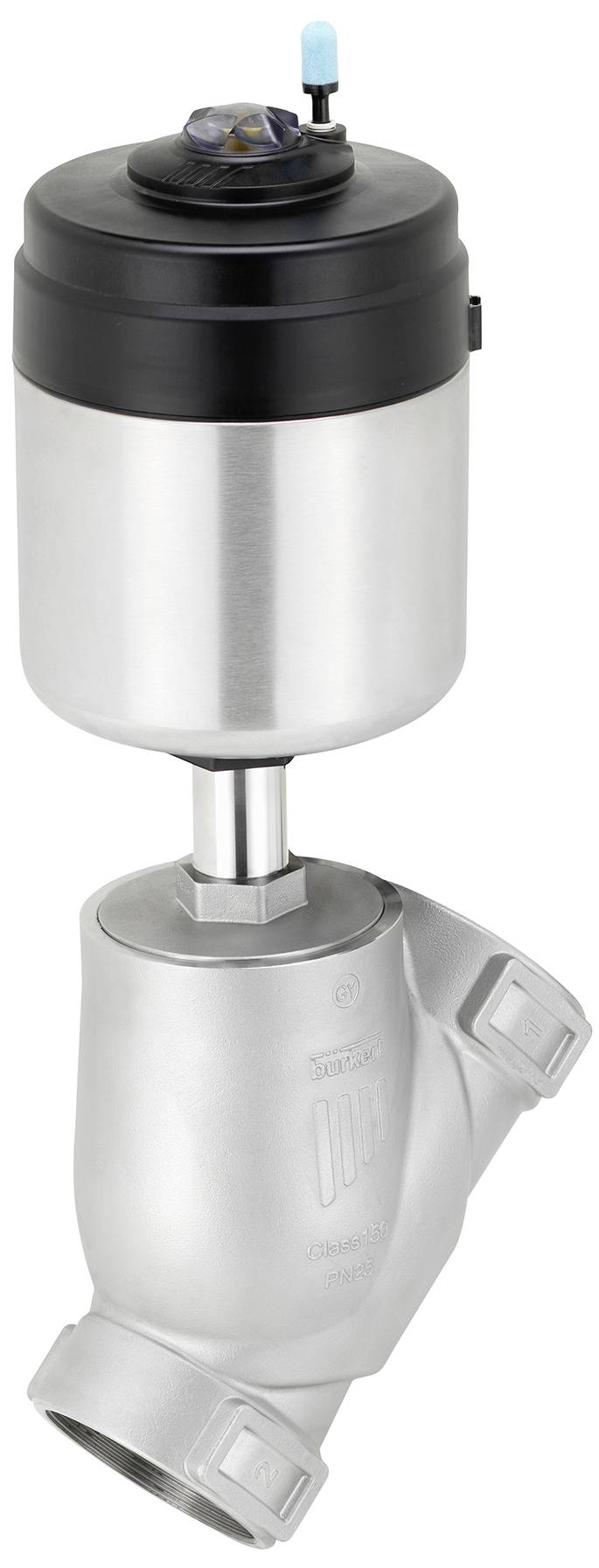

Pneumatikus működtetésű szelep rozsdamentes acél házzal és fekete vezérlőfejjel, amelyet gyakran alkalmaznak ipari folyadékrendszerekben.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (187 990 Ft / Darab)

187 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Meghajtó – A meghajtó verziója: ELEMENT
Meghajtó - Meghajtó mérete: 70 mm
Hajtás - pozíció lekérdezés mágneses dugattyúval: Nem
Hajtás - Meghajtó anyag kategória: Műanyagok
Meghajtó - meghajtó anyaga: PPS (polifenilén-szulfid)
Meghajtás - O-gyűrű a fedél és a bélés között: Nem
Hajtás - vezérlő levegő csatlakozás típusa: belső menet
Hajtás-vezérlő levegő csatlakozás menetes típusa: G
Hajtás - vezérlő levegő csatlakozás átmérője (hüvelyk): 1/8 hüvelyk
Hajtás - vezérlő levegő csatlakozási helyzet: vonalirányban
Hajtás - vezérlő levegő csatlakozás anyaga: rozsdamentes acél
Meghajtó – Interfész a meghajtóhoz: metrikus
Hajtás – Megnövelt vegyszerállóság: Nem
Hajtás - vezérlőkúp: Nem
Hajtás - vezérlő levegő csatlakozás 1 Előre szerelt: nincs felszerelve
Hajtás - vezérlő levegő csatlakozás 2 Előre szerelve: hangtompító 780779
Hajtás - ingalemez anyaga: rozsdamentes acél
Hajtás - ingalap: -val
Tömítőanyag - dugattyútömítés anyagkategória: elasztomerek
Tömítőanyag - dugattyútömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: műanyag
Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
Tömítőanyag - tömítőgombház anyaga: grafit
Tömítőanyag - A csomagolt tömítést tartalmazza: sz
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 25
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 185 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 100 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Névleges nyomás max: 16 bar
Nyomás és hőmérséklet - szabályozási nyomás min: 4,8 bar
Nyomás és hőmérséklet - szabályozási nyomás max: 10 bar
Nyomás és hőmérséklet – Névleges nyomás (DIN EN 1759): 150. osztály
Nyomás és hőmérséklet - Nyomás vákuum szabályozása: Nem
A készülék tulajdonságai - termék alcsoport: nyitott/zárt szelepek
A készülék tulajdonságai - Beépítési hossz: 90 mm
A készülék tulajdonságai - Főszelep Működési elv: Szögfülke szelep
A készülék tulajdonságai - Szelepvezérlés típusa: pneumatikus
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Készülék tulajdonságai - szelepház gyártása: öntött
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
Közeg és kalibrálás - CIP-képes: Igen
Közepes és kalibrálás - SIP-képes: Igen
Névleges átmérő (Kv érték) - Kv érték (víz): 18 m3/h
Névleges szélesség (Kv érték) - Névleges házszélesség: 25 mm
Névleges szélesség (Kv érték) - Névleges házszélesség (IN): 1 hüvelyk
Névleges szélesség (Kv érték) - Névleges ülésszélesség: 25 mm
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 1
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Anyagok - Szelepház Anyagkategória: Fémek
Anyagok - szelepház anyaga: rozsdamentes acél
Anyagok - szelepház Felületkezelés belül: megmunkálatlan
Anyagok - Szelepház Külső felületkezelés: megmunkálatlan
Anyagok - Cső anyaga: Rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - kézi üzemmód: Nem
Üzemmód - vezérlési funkció: A - nyugalmi helyzetben zárva (NC)
Működési mód - Kiegészítő kézi működtetés mellékelve: Nem
Engedélyek - gyári vizsgálati tanúsítvány 3.1 mellékelve: sz
Engedély típusa: Anyagengedély-élelmiszer
Jóváhagyás típusa: Élelmiszer (EK) 1935/2004 megfelelő a gyártó nyilatkozata szerint

Termék típus: Ferde ülékes szelep

Kijelzési tartomány (min.): 0 bar

Kijelzési tart. (max.): 16 bar

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Gyártói szám: 235508

Üzemi nyomás (max.): 16 bar

Üzemi nyomás (min.): 0 bar

Üzemi nyomás tartomány: 0 - 16 bar

Cső átmérő: 25 mm

Típus: 2100

Médiahőmérséklet (max.): 185 °C

Média hőmérséklet (min.): -10 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3046808 Bürkert Ferde ülékes szelep 2100 235508 0 - 16 bar 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046808 Bürkert Ferde ülékes szelep 2100 235508 0 - 16 bar 1 db

Leírás

A Type 2100 sarokülékes szelepet kifejezetten a decentralizált folyamatautomatizáláshoz optimalizálták, és minden gyakorlati követelménynek megfelel még nehéz üzemi körülmények között is. Egyedülálló kialakítása lehetővé teszi az automatizálási egységek egyszerű integrálását minden szinten, az elektromos/optikai helyzetvisszacsatolástól a pneumatikus vezérlésen át az integrált terepibusz-interfészig. A maximális élettartamot és tömítettséget a bevált, önbeálló tetőgallér-orsótömítés biztosítja.
A szelepből és automatizálási egységből álló, erősen integrált rendszert kompaktság és sima felületű kialakítás, integrált vezérlő levegőcsatornák, IP65/67, NEMA Type 4X védelmi osztályok és magas vegyszerállóság jellemzi.
