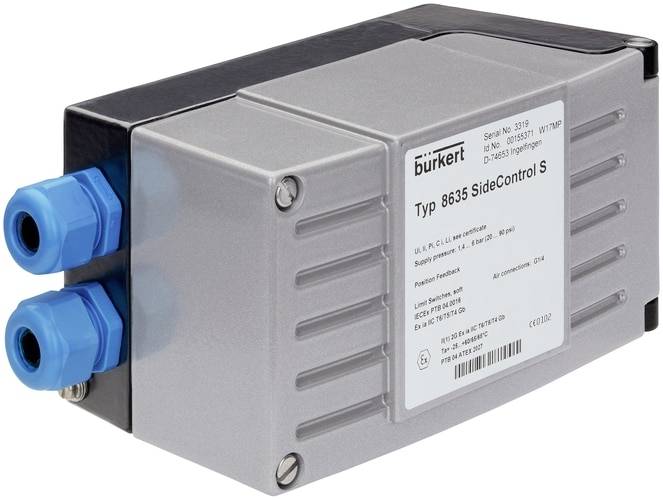

Bürkert Helyzetszabályozó 147263 8635 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (612 591 Ft / Darab)
612 591 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Pozícionáló SIDE CONTROL
- Kompakt és robusztus kialakítás
- Könnyű üzembe helyezés a TUNE funkciónak köszönhetően
- Dinamikus vezérlőrendszer levegőfogyasztás nélkül, ha beállítja
- Gyújtószikramentes az ATEX II 2 (1) szerint G Ex ia IIC T6 Gb
- Opcionálisan integrált folyamatvezérlővel
Műszaki adatok
- Vezérlés / visszacsatolás - belső véghelyzet visszacsatolás: 0 ST
- Vezérlés / visszacsatolás - külső véghelyzet visszacsatolás: 0 ST
- Vezérlés / visszacsatolás - véghelyzet visszacsatolás DC feszültség: Nem
- Vezérlés / visszacsatolás - véghelyzet visszacsatolás AC feszültség: Nem
- Vezérlés / visszacsatolás - helyzetátalakító típusa: belső forgó
- Vezérlés / visszacsatolás - helyzetérzékelő jele: potenciométer
- Vezérlés / visszacsatolás - működtető rendszer nyomásfokozó funkcióval: Nem
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -25 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
- Bemenetek/kimenetek – 2. kimenet digitális tranzisztor csatlakozása NPN: sz
- Bemenetek/kimenetek - 2. kimenet digitális tranzisztor csatlakozása PNP: sz
- Bemenetek/kimenetek – 3. kimenet digitális tranzisztor csatlakozása NPN: sz
- Bemenetek/kimenetek - 3. kimenet digitális tranzisztor csatlakozása PNP: sz
- Bemenetek/kimenetek - 1. bemenet típusú analóg áram: 4-20 mA
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás NPN: sz
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás PNP: Igen
- Elektromos csatlakozás - Elektromos csatlakozás típusa: csavaros sorkapcsok tömszelencével
- Jellemzők - Funkció: Pozícionáló
- Eszköz tulajdonságai - Termék alcsoport: Pozícionáló / folyamatvezérlő
- A készülék tulajdonságai - Rögzítési típus: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- A készülék tulajdonságai - Főszelep beépített fojtószeleppel: Fojtószelep csavaros hornyolással
- Névleges átmérő (Kv érték) - QNn érték (gáz): 115 l/perc
- Névleges szélesség (Kv érték) - Szelep névleges szélessége: 2 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
- Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 3 előre összeszerelt: hangtompító
- Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 1/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Szoftver / kommunikáció - kezelőfelület: billentyűzet és kijelző belső
- Feszültség - feszültség min / névleges feszültség: 10,2 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – A rendszer belső tápfeszültsége: Nem
- Feszültség - tápfeszültség BUS-on keresztül: Nem
- Feszültség - Tápfeszültség szigetelő korláton keresztül: Igen
- Feszültség - Galvanikusan leválasztott hajtómű tápellátása: sz
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Pneumatikus funkció 1 kettős működésű: sz
- Üzemmód - Pneumatikus funkció 1 egyszeres működésű: Igen
- Jóváhagyás típusa: IECEx, ATEXIECEx, ATEX
- Jóváhagyás típusa: Ex ia IIC T6, II (1) 2 G Ex ia IIC T6 Gb
- Termék típus
Helyzetszabályozó
- Üzemi hőmérséklet
-25 °C (min)
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
147263
- Csatlakozó
Csavaros csatlakozók kábelbevezetéssel
- Működtető eszköz
Sűrített levegő
- Cső átmérő
2 mm
- Üzemi feszültség (min.)
10.2 V
- Névleges távolság
2 mm
- Max. üzemi feszültség
24 V
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3046775 Bürkert Helyzetszabályozó 147263 8635 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3046775 Bürkert Helyzetszabályozó 147263 8635 1 db
Leírás
A Positioner SideControl Type 8635 egy elektro-pneumatikus pozicionáló kétvezetékes technológiával pneumatikus működtetésű folyamatszelepekhez lineáris vagy forgó működtetővel. A jelfeldolgozás, a belső vezérlőrendszer szabályozása és vezérlése mikroprocesszor által vezérelt elektronikán keresztül történik. A megvalósított Autotune szoftver funkció lehetővé teszi, hogy a pozicionáló automatikusan igazodjon a használt vezérlőszelephez. A pozícionáló kényelmesen paraméterezhető és működtethető három vezérlőgombbal és egy egyszerű szöveges kijelzővel. A decentralizált vezérlőrendszer felállítása akkor lehetséges, ha PID viselkedésű folyamatvezérlővel van felszerelve. A 8635 típusú SideControl Positioner opcionálisan engedélyezett veszélyes területeken (1. zóna) az ATEX szerint. Kompakt és robusztus felépítésének köszönhetően a ház alkalmas vegyipari és folyamattechnikai használatra.
