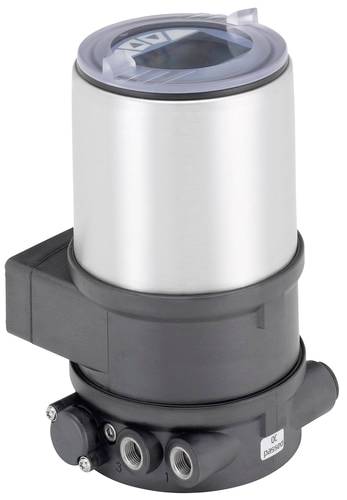

Bürkert Helyzetszabályozó 306913 8692 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (385 819 Ft / Darab)
385 819 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Pozícionáló teteje 70mm a 230X meghajtáshoz
- Kompakt és robusztus rozsdamentes acél kivitel
- A legegyszerűbb üzembe helyezés az automatikus X-Tune funkcióval
- Érintésmentes helyzetérzékelő
- Integrált légáramlás szabályozás és rugókamra szellőzés
- EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 vagy Bürkert rendszerbusz (büS)
Műszaki adatok
- Vezérlés / visszacsatolás - 40 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 50 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 63 mm-es meghajtóhoz: Nem
- Vezérlés / visszacsatolás - 70 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 80 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 90 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 100 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 125 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 130 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 175 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 225 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - helyzetátalakító típusa: belsőleg lineáris
- Vezérlés / visszacsatolás - helyzetérzékelő jele: digitális 14 bites
- Vezérlés / visszacsatolás - működtető rendszer nyomásfokozó funkcióval: Nem
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Bemenetek/kimenetek - 1. bemeneti típusú analóg feszültség: 0-5/10 V
- Bemenetek/kimenetek - 1. bemenet típusú analóg áram: 0/4-20 mA
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás NPN: sz
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás PNP: Igen
- Elektromos csatlakozás - Elektromos csatlakozás típusa: csavaros sorkapcsok tömszelencével
- Jellemzők - Funkció: Pozícionáló
- Eszköz tulajdonságai - Termék alcsoport: Pozícionáló / folyamatvezérlő
- Készülék tulajdonságai - szerelési típus: ELEM - meghajtó
- Névleges átmérő (Kv érték) - QNn érték (gáz): 7 l/min
- Névleges szélesség (Kv érték) - Szelep névleges szélessége: 0,6 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/8
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Védelmi osztály - IP védettségi osztály (max. megfelelő csatlakozással): IP65/67
- Szoftver / Kommunikáció - Kommunikációs interfész Protokoll: Service-büS
- Szoftver / kommunikáció - kezelőfelület: billentyűzet és kijelző belső
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – A rendszer belső tápfeszültsége: Nem
- Feszültség - tápfeszültség BUS-on keresztül: Nem
- Feszültség - Tápfeszültség szigetelő korláton keresztül: Nem
- Feszültség - Galvanikusan leválasztott hajtómű tápellátása: sz
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Pneumatikus funkció 1 kettős működésű: sz
- Üzemmód - Pneumatikus funkció 1 egyszeres működésű: Igen
- Jóváhagyás típusa: ULUL
- Jóváhagyás típusa: UL listás cULus
- Termék típus
Helyzetszabályozó
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
306913
- Csatlakozó
Csavaros csatlakozók kábelbevezetéssel
- Működtető eszköz
Sűrített levegő
- Üzemi feszültség (min.)
24 V
- Névleges távolság
0.6 mm
- Max. üzemi feszültség
24 V
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3047047 Bürkert Helyzetszabályozó 306913 8692 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047047 Bürkert Helyzetszabályozó 306913 8692 1 db
Leírás
A 8692 típusú kompakt pozicionálót a Type 23xx/2103 folyamatszabályozó szelep sorozat pneumatikus hajtásaihoz való integrált rögzítésre tervezték, és kifejezetten a higiénikus folyamatkörülményekhez készült. A vezérlő levegő külső tömlők nélkül kerül a hajtásba. Az egyszerű kezelés és a kiterjedt kiegészítő szoftverfunkciók kiválasztása a háttérvilágítással ellátott nagy grafikus kijelzőn és a membrános billentyűzeten vagy a COMMUNICATOR-on keresztül történik.
A pozicionáló érintésmentes, analóg helyzetérzékelőn keresztül kopásmentesen érzékeli a szelep helyzetét. Az integrált diagnosztikai funkciók a vezérlőszelep működési feltételeinek nyomon követésére használhatók. A szelep diagnosztikai üzenetei állapotjeleken keresztül az NE107 (NAMUR) szerint kerülnek végrehajtásra, és előzménybejegyzésként kerülnek rögzítésre.
A vegyszerálló anyagokból készült ház könnyen tisztítható, és praktikus IP-védelmet kínál az élelmiszer-, ital- és gyógyszeripar higiénikus folyamattechnológiájában való használatra. Az ELEMENT sorozatú Bürkert hajtásokkal kombinálva a pneumatikus működtetőrendszer lehetővé teszi a rugós kamra szellőzését, ami megakadályozza a meghajtókamrák környezeti szennyeződését.
Ez a szöveg gépi fordítással készült.
A pozicionáló érintésmentes, analóg helyzetérzékelőn keresztül kopásmentesen érzékeli a szelep helyzetét. Az integrált diagnosztikai funkciók a vezérlőszelep működési feltételeinek nyomon követésére használhatók. A szelep diagnosztikai üzenetei állapotjeleken keresztül az NE107 (NAMUR) szerint kerülnek végrehajtásra, és előzménybejegyzésként kerülnek rögzítésre.
A vegyszerálló anyagokból készült ház könnyen tisztítható, és praktikus IP-védelmet kínál az élelmiszer-, ital- és gyógyszeripar higiénikus folyamattechnológiájában való használatra. Az ELEMENT sorozatú Bürkert hajtásokkal kombinálva a pneumatikus működtetőrendszer lehetővé teszi a rugós kamra szellőzését, ami megakadályozza a meghajtókamrák környezeti szennyeződését.
Ez a szöveg gépi fordítással készült.
