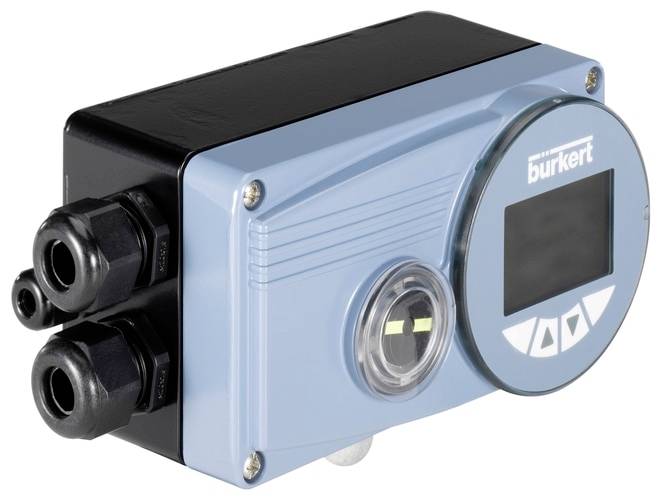

Bürkert Helyzetszabályozó 317976 8793 7 bar (max) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (432 276 Ft / Darab)
432 276 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Folyamatvezérlő SideControl NAMUR
- Kompakt és robusztus rozsdamentes acél kivitel
- A legegyszerűbb üzembe helyezés a pozícionálók és folyamatvezérlők hangolási funkciójának köszönhetően
- Érintésmentes helyzetérzékelő
- Integrált légáramlás szabályozás és rugókamra szellőzés
- PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP vagy büS (Bürkert System Bus)
Műszaki adatok
- Vezérlés / visszacsatolás - 40 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 50 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 63 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 70 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 80 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 90 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 100 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 125 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 130 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 175 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 225 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - helyzetátalakító típusa: belső forgó
- Vezérlés / visszacsatolás - helyzetérzékelő jele: potenciométer
- Vezérlés / visszacsatolás - működtető rendszer nyomásfokozó funkcióval: Nem
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
- Bemenetek/kimenetek – 2. kimenet digitális tranzisztor csatlakozása NPN: sz
- Bemenetek/kimenetek - 2. kimenet digitális tranzisztor csatlakozása PNP: sz
- Bemenetek/kimenetek – 3. kimenet digitális tranzisztor csatlakozása NPN: sz
- Bemenetek/kimenetek - 3. kimenet digitális tranzisztor csatlakozása PNP: sz
- Bemenetek/kimenetek - 1. bemeneti típusú analóg feszültség: 0-5/10 V
- Bemenetek/kimenetek - 1. bemenet típusú analóg áram: 0/4-20 mA
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás NPN: sz
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás PNP: Igen
- Elektromos csatlakozás - Elektromos csatlakozás típusa: csavaros sorkapcsok tömszelencével
- Funkciók - Funkció: Folyamatvezérlő
- Eszköz tulajdonságai - Termék alcsoport: Pozícionáló / folyamatvezérlő
- A készülék tulajdonságai - Rögzítési típus: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Névleges átmérő (Kv érték) - QNn érték (gáz): 100 l/perc
- Névleges szélesség (Kv érték) - Szelep névleges szélessége: 2,2 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
- Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 3 előre összeszerelve: vakdugó
- Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 1/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65/67
- Szoftver / Kommunikáció - Kommunikációs interfész Protokoll: Service-büS
- Szoftver / kommunikáció - kezelőfelület: billentyűzet és kijelző belső
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max. feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – A rendszer belső tápfeszültsége: Nem
- Feszültség - tápfeszültség BUS-on keresztül: Nem
- Feszültség - Tápfeszültség szigetelő korláton keresztül: Nem
- Feszültség - Galvanikusan leválasztott hajtómű tápellátása: sz
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Pneumatikus funkció 1 kettős működésű: Igen
- Üzemmód - Pneumatikus funkció 1 egyszeres működésű: Igen
- Jóváhagyás típusa: CSACSA
- Jóváhagyás típusa: 3221-02 osztályú szelepmozgatók - Kanada, 3221-82 osztályú szelepmozgatók - USA
- Termék típus
Helyzetszabályozó
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
317976
- Csatlakozó
Csavaros csatlakozók kábelbevezetéssel
- Üzemi nyomás (max.)
7 bar
- Üzemi nyomás tartomány
7 bar (max)
- Működtető eszköz
Sűrített levegő
- Cső átmérő
2.2 mm
- Üzemi feszültség (min.)
24 V
- Névleges távolság
2.2 mm
- Max. üzemi feszültség
24 V
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-10 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047361 Bürkert Helyzetszabályozó 317976 8793 7 bar (max) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047361 Bürkert Helyzetszabályozó 317976 8793 7 bar (max) 1 db
Leírás
A 8793 típusú digitális folyamatvezérlő az IEC 60534-6-1 vagy a VDI/VDE 3845 (IEC 60534-6-2) szabvány szerinti lineáris és forgóhajtóművekhez való csatlakoztatásra szolgál. A távoli helyzetátalakítóval felszerelt változat a Bürkert folyamatszabályozó szelepek vezérlésére is használható. A folyamatvezérlő az összes általános áram- és feszültségszabvány jelet feldolgozza, és opcionálisan felszerelhető terepibusz-interfésszel. A folyamatváltozó aktuális értéke 4 - 20 mA, Pt 100 vagy frekvenciajelként közvetlenül a készülékbe kerül. A cél/tényleges összehasonlításból a folyamatvezérlő kiszámítja az alsó szintű pozicionáló belső célértékét. A folyamat és a pozícionáló paraméterezése automatikusan elvégezhető a tune funkcióval. Könnyen kezelhető a gombokkal ellátott grafikus kijelzőn vagy a Bürkert Communicatoron keresztül.
A folyamatvezérlő diagnosztikai funkciókkal van felszerelve a szelepfelügyelethez. A diagnosztikával nyomon követhetőek a szabályozószelep működési feltételei, ami szükség esetén tervezhetővé teszi a karbantartási döntéseket és optimalizálja a rendszerek rendelkezésre állását.
A pneumatikus működtetőrendszer egyaránt használható egyszeres és kettős működésű hajtásokhoz. Meghatározott biztonsági viselkedés jellemzi az elektromos vagy pneumatikus segédenergia meghibásodása esetén, és nagyon nagy használható levegőkibocsátási tartománya van 7 bar-ig terjedő tápnyomással.
Ez a szöveg gépi fordítással készült.
