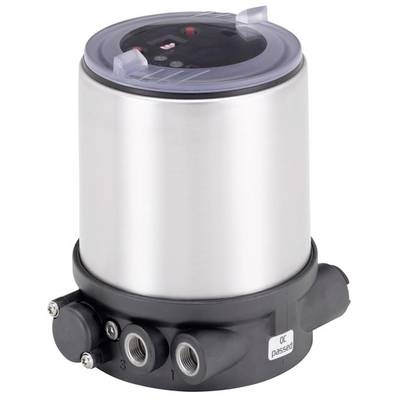

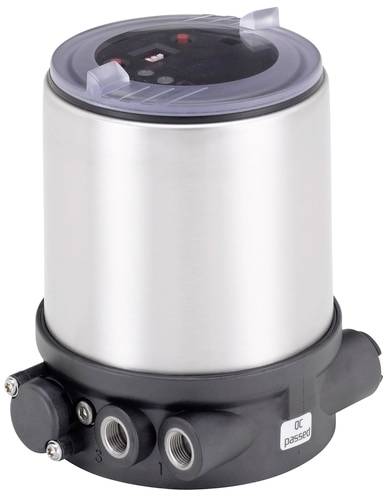

Bürkert Helyzetszabályozó 323268 8694 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (214 953 Ft / Darab)
214 953 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Pozícionáló Top Basic 70mm for Ant. 27XX
- Kompakt és robusztus rozsdamentes acél kivitel
- Üzembe helyezés automatikus TUNE funkcióval
- Érintésmentes helyzetérzékelő
- Integrált vezérlő levegő elvezetés a hajtásban
- AS-Interface, IO-Link vagy Bürkert rendszerbusz (büS)
Műszaki adatok
- Vezérlés / visszacsatolás - 40 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 50 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 63 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 70 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 80 mm-es meghajtó esetén: Igen
- Vezérlés / visszacsatolás - 90 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 100 mm-es meghajtómérethez: Igen
- Vezérlés / visszacsatolás - 125 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 130 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 175 mm-es meghajtómérethez: Nem
- Vezérlés / visszacsatolás - 225 mm-es meghajtóhoz: Nem
- Vezérlés / visszacsatolás - helyzetátalakító típusa: belsőleg lineáris
- Vezérlés / visszacsatolás - helyzetérzékelő jele: digitális 14 bites
- Vezérlés / visszacsatolás - működtető rendszer nyomásfokozó funkcióval: Nem
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
- Bemenetek/kimenetek - Kimenet 1 típusú analóg áram: 0/4-20 mA
- Bemenetek/kimenetek - 1. bemenet típusú analóg áram: 0/4-20 mA
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás NPN: sz
- Bemenetek/kimenetek - Bemenet 2 típusú digitális tranzisztor csatlakozás PNP: Igen
- Elektromos csatlakozás - Elektromos csatlakozás típusa: csavaros sorkapcsok tömszelencével
- Jellemzők - Funkció: Pozícionáló
- Eszköz tulajdonságai - Termék alcsoport: Pozícionáló / folyamatvezérlő
- A készülék tulajdonságai - Rögzítési típus: CLASSIC - Meghajtó
- Névleges átmérő (Kv érték) - QNn érték (gáz): 7 l/min
- Névleges szélesség (Kv érték) - Szelep névleges szélessége: 0,6 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/8
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Védelmi osztály - IP védettségi osztály (max. megfelelő csatlakozással): IP65/67
- Szoftver / Kommunikáció - Kommunikációs interfész Protokoll: Service-büS
- Szoftver / Kommunikáció - Kezelőfelület: DIP kapcsoló
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – A rendszer belső tápfeszültsége: Nem
- Feszültség - tápfeszültség BUS-on keresztül: Nem
- Feszültség - Tápfeszültség szigetelő korláton keresztül: Nem
- Feszültség - Galvanikusan leválasztott hajtómű tápellátása: sz
- Üzemmód - kézi működtetés: igen
- Üzemmód - Pneumatikus funkció 1 kettős működésű: sz
- Üzemmód - Pneumatikus funkció 1 egyszeres működésű: Igen
- Jóváhagyás típusa: ULUL
- Jóváhagyás típusa: UL listás cULus
- Termék típus
Helyzetszabályozó
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
323268
- Csatlakozó
Csavaros csatlakozók kábelbevezetéssel
- Működtető eszköz
Sűrített levegő
- Cső átmérő
0.6 mm
- Üzemi feszültség (min.)
24 V
- Névleges távolság
0.6 mm
- Max. üzemi feszültség
24 V
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-10 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3047664 Bürkert Helyzetszabályozó 323268 8694 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047664 Bürkert Helyzetszabályozó 323268 8694 1 db
Leírás
Kompakt pozicionáló pneumatikusan vezérelt folyamatszabályozó szelepekhez való integrált rögzítéshez. Az alapjel megadása szabványos 4-20 mA jellel vagy AS-interfészen keresztül történik. Egy érintésmentes érzékelő elem érzékeli a szeleporsó helyzetét. Könnyű üzembe helyezés az automatikus TUNE funkciónak és a DIP kapcsolókkal történő beállításnak köszönhetően: Feszes zárási küszöb, jelleggörbe kiválasztása, hatásos irány megfordítása, váltás kézi/automatikus üzemmód között, bináris bemenet A paraméterezéshez további lehetőségek állnak rendelkezésre a készülék DTM segítségével. Egy szoftver interfész segítségével többek között a működési karakterisztika linearizálható egy szabadon programozható karakterisztikával. Az állapotkijelzés LED-ekkel történik. Opcionálisan beépíthető analóg pozíció visszajelzés.
