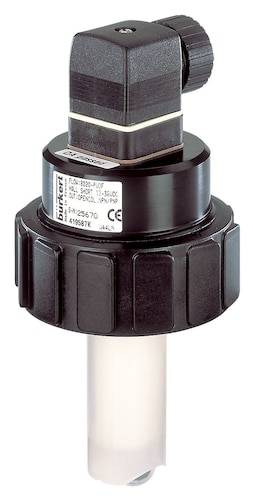

Bürkert Járókerekes átfolyásmérő 8020 419587 Üzemi feszültség: 12 - 36 V/DC Mérési tartomány: 0.3 - 10 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Járókerekes átfolyásmérő
Üzemi feszültség (min.)
12 V/DC
Max. üzemi feszültség
36 V/DC
Mérési tartomány (max.)
10 m/s
Gyártói szám
8020
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (218 890 Ft / Darab)
218 890 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
INSERTION járókerék áramlásmérő folyadékokhoz
- 3-vezetékes frekvencia-impulzusos változat a PLC-hez való közvetlen csatlakozáshoz (PNP és NPN)
- Olcsó mérési elv
Műszaki adatok
- Csatlakozás: G2 anyacsavar
- Jelenlegi fogyasztás érzékelővel? 30 mA
- Kimeneti frekvencia PNP / NPN tranzisztor, nyitott kollektor, max. 100 mA, frekvencia: 0 ... 300 Hz, óra arány 1/2
- Érzékelő verzió rövid illesztéshez (lásd S020 típus)
- Relatív páratartalom? 80%, nem kondenzált
- Névleges csőméret: DN 15 - DN 400 (lásd S020 típus)
- Közepes hőmérsékletű, 0–50 ° C-os PVC illesztéssel, 0–80 ° C-os PP illesztéssel, VA, MS, PVDF illesztéssel -15–80 ° C
- Folyadéknyomás max. PN 10
- Viszkozitás / szennyeződés max. 300 cSt / max. 1% (a szemcseméret legfeljebb 0,5 mm)
- Pontosság bevezetése? A mérési tartomány végének ± 1% -a (10 m / s-nál), standard K tényező? ± 1% -a A mérési tartomány vége a mért érték 3% -a
- Linearitás? A mérési tartomány végének 0,5% -a (10 m / s sebességgel)
- Ismétlési? Az olvasás 0,4% -a
- Termék típus
Járókerekes átfolyásmérő
- Gyártói szám
8020
- Üzemi feszültség (min.)
12 V/DC
- Max. üzemi feszültség
36 V/DC
- Üzemi feszültség
12 - 36 V/DC
- Jellemzők
LED-es jelző
- Csatlakozó
ISO 4400 szelepdugó
- Kimenetek
PNP
- Anyag
Polietilén
- Tömítőanyag
FKM
- Ház anyaga
PVDF
- Kábelhossz
50 m
- Névleges átmérő
15 mm
- Média hőmérséklet (min.)
-15 °C
- Médiahőmérséklet (max.)
+80 °C
- Üzemi nyomás (max.)
6 bar
- Pontosság ±
1 %
- Mérési tartomány (min.)
0.3 m/s
- Mérési tartomány (max.)
10 m/s
- Mérési tartomány
0.3 - 10 m/s
- Súly
0.500 kg
- Max. környezeti hőmérséklet
+60 °C
- Hossz
153 mm
- Átmérő
75 mm
- Méret
(Ø x H) 75 mm x 153 mm
- Tartalom
1 db
Dokumentumok és letöltések
Adatlap
Adatlap 625780 Bürkert Járókerekes átfolyásmérő 8020 419587 Üzemi feszültség: 12 - 36 V/DC Mérési tartomány: 0.3 - 10 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 625780 Bürkert Járókerekes átfolyásmérő 8020 419587 Üzemi feszültség: 12 - 36 V/DC Mérési tartomány: 0.3 - 10 m/s 1 db
Leírás
A járókerék áramlásérzékelője semleges és gyengén agresszív, alacsony szilárdanyag-tartalmú folyadékokhoz használható. A Bürkert által tervezett illesztőrendszer biztosítja az érzékelők egyszerű beszerelését a DN 15 és DN 400 közötti csövekbe. Az érzékelő olyan áramlási frekvenciajelet generál, amely arányos az áramlási sebességgel, és könnyen továbbítható és feldolgozható.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Légáramlás-érzékelő
- Impulzus érzékelő verziója
- Kombinálható S020 szerelvényekkel
- Ház anyaga polietilén
- Uniós anyaga polikarbonát
- Anyag kábelcsatlakozó poliamid
- Anyagok nedvesített részek: ujj, járókerék: PVDF, tengely, csapágy: kerámia, tömítés: FKM
- Elektromos csatlakozóaljzat az EN 175301-803 szerint
- Csatlakozókábel keresztmetszete 1,5 mm²; max. 50 m hosszú, árnyékolt
- IP65 védettség behelyezett és meghúzott kábelcsatlakozóval
- Szabványok és irányelvek:
- EMC EN 61000-6-2, 61000-6-3
- Nyomás a 97/23 / EK irányelv 3. szakaszának 3. cikke szerint
- Rezgés EN 60068-2-6
- Shock EN 60068-2-27
- Fordított polaritásvédelemmel
Tudnivalók
Az áramlásérzékelő egy 8020 típusú érzékelőből és egy S020 INSERTION szerelvényből áll (külön meg kell rendelni). Az áramlásérzékelőt a csővezeték szerelvényével együtt kell felszerelni.
A bemeneti és kimeneti minimális szakaszokat az EN ISO 5167-1 szabványnak megfelelően be kell tartani (lásd a 8020. adatlapot).
