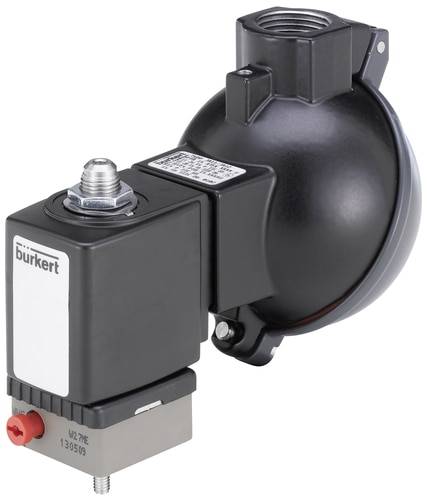

Bürkert Karrögzítő szelep 126396 6014 24 V Karima, G 1/8 Névleges távolság 1.5 mm Közvetlen ható 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (32 276 Ft / Darab)
32 276 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2-utas mágnesszelep, közvetlen működésű
- Közvetlen működésű és kompakt szelep DN 2,5 névleges méretig; Rezgésbiztos, csavart tekercsrendszer; Banjo csavaros csatlakozás a pneumatikus szelepekhez való közvetlen csatlakoztatáshoz; Szolgáltatásbarát kézi működtetés; Energiatakarékos impulzusok
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: ülés szelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 3
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Névleges nyomás max. (Gáz): 10 bar
- Névleges nyomás max. (Folyadék): 10 bar
- DC feszültség: igen
- Névleges teljesítmény: 5 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (hüvely): PA (poliamid)
- Orsó mérete: 32 mm
- Nyitási kapcsolási idő: 10 ms - 15 ms
- Zárási kapcsolási idő: 15 ms - 20 ms
- Szelep felépítése: szelep teljes
- Szelepfunkció kézi működtetése Anyag: PA (poliamid)
- Szelepfunkció, kézi működtetés, reteszelés: Igen
- Szelepfunkció, kézi működtetés, csavaros rés: Igen
- Termék típus
Karrögzítő szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Poliamid
- Csatlakozó
Karima
G 1/8
- Üzemi médium
Folyadék; gáz
- Média-hőmérséklet (tartomány)
-10 - +100 °C
- Gyártói szám
126396
- Üzemi nyomás (min.)
0 bar
- Mozgatás
Kézi működtetés; kulcsgomb zárral rögzítve
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Súly
0.23 kg
- Médiahőmérséklet (max.)
+100 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Gázok
- Névleges távolság
1.5 mm
- Jellemzők
Perem
- QNn érték
75 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Közvetlen ható
- kv érték
0.07
Dokumentumok és letöltések
Adatlap
Adatlap 2351315 Bürkert Karrögzítő szelep 126396 6014 24 V Karima, G 1/8 Névleges távolság 1.5 mm Közvetlen ható 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351315 Bürkert Karrögzítő szelep 126396 6014 24 V Karima, G 1/8 Névleges távolság 1.5 mm Közvetlen ható 1 db
Leírás
A 6014 szelep egy közvetlen működésű emelő armatúra szelep. A dugót és a mag vezetőcsövet összehegesztik a nyomás és a szivárgásbiztonság növelése érdekében. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás kialakítás (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több altalajon. A tekercseket poliamid anyaggal vagy kémiailag rendkívül ellenálló epoxival nyomják körbe. Impulzus tekercsek állnak rendelkezésre az elektromos energiafogyasztás csökkentése érdekében működés közben. Az opcionális kézi felülbírálás lehetővé teszi a gyors üzembe helyezést és az egyszerű karbantartást. A DIN EN 175301-803 A forma szerinti készülékcsatlakozóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak. A rozsdamentes acél szelepek megfelelnek a NEMA 4X szabványnak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
