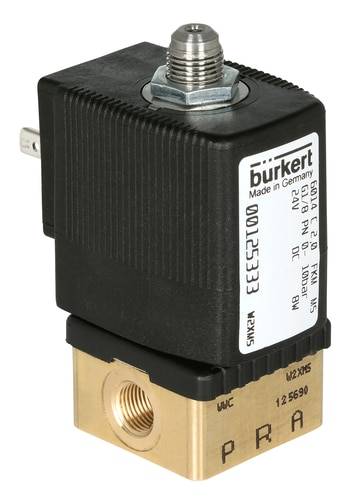

Bürkert Közvetlen vezérlésű szelep 125338 6014 24 V/AC Ház anyaga Sárgaréz Tömítőanyag FKM 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
10 db
Helyettesítő termékek megjelenítése
Szám
Összesen (33 850 Ft / Darab)
33 850 Ft
ÁFA nélkül
Már csak 10 db érhető el
Főbb jellemzők
3/2-utas mágnesszelep, közvetlen hatású
- kisméretű kivitel
- Közvetlen színészet
- Alapkivitelben FKM tömítés
- A dugaszolható orsó 4 x 90 ° -ban elforgatható
- Gyors váltás
- Alkalmas műszaki vákuumhoz
Műszaki adatok
- Névleges átmérő 2,0 mm
- Vonalcsatlakozó aljzat G 1/8 "
- Kv érték 0,11 m³/h
- Nyomástartomány 0 - 10 bar
- Feszültség 24 V/50 Hz
- Közepes hőmérséklet -10 és +100 ° C között
- Környezeti hőmérséklet -10 és +55 ° C között
- Viszkozitás max. 21 mm² / s
- Nyitási idő 10-15 ms
- Zárási idő 15-20 ms
- Elektromos fogyasztás 24 VA (bekapcsolás), 17 VA (működés), 8 W.
- Típus
6014
- Termék típus
Közvetlen vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1/8
- Üzemi nyomás (max.)
10 bar
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Áramfelvét (teljesítmény)
8 W
- Gyártói szám
125338
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
FKM
- Funkció
3/2 utas
- Súly
0.326 kg
- Média-hőmérséklet (tartomány)
-10 - +100 °C
- Médiahőmérséklet (max.)
+100 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Neutrális anyagok
- Névleges távolság
2 mm
- Jellemzők
Muff
- Magasság
73 mm
- Hossz
32 mm
- QNn érték
120 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Nyugalmi állás závra, 2-es kimenet tehermentesítve
- kv érték
1.83 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 625258 Bürkert Közvetlen vezérlésű szelep 125338 6014 24 V/AC Ház anyaga Sárgaréz Tömítőanyag FKM 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 625258 Bürkert Közvetlen vezérlésű szelep 125338 6014 24 V/AC Ház anyaga Sárgaréz Tömítőanyag FKM 1 db
Leírás
A mágnesszelepet semleges gáz- és folyékony közegekhez használják, különösen egyszeres működésű pneumatikus hajtások vezérléséhez vagy műszaki vákuumhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 3/2-utas mágnesszelep
- Nyugalmi helyzetben zárt, 2. kimenet tehermentes
- Kézi felülírással
- Ház anyaga sárgaréz
- Tömítés anyaga FKM
- Közeg: semleges gázok és folyadékok (például sűrített levegő, víz, városi gáz, távolsági gáz, hidraulikaolaj, műszaki vákuum)
- Tekercs anyaga poliamid
- Feszültség tűrés ±10 %
- Névleges üzemmód: egyszelepes folyamatos működés 100% -os munkaciklus
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás a DIN EN 175301-803 A forma szerint
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
