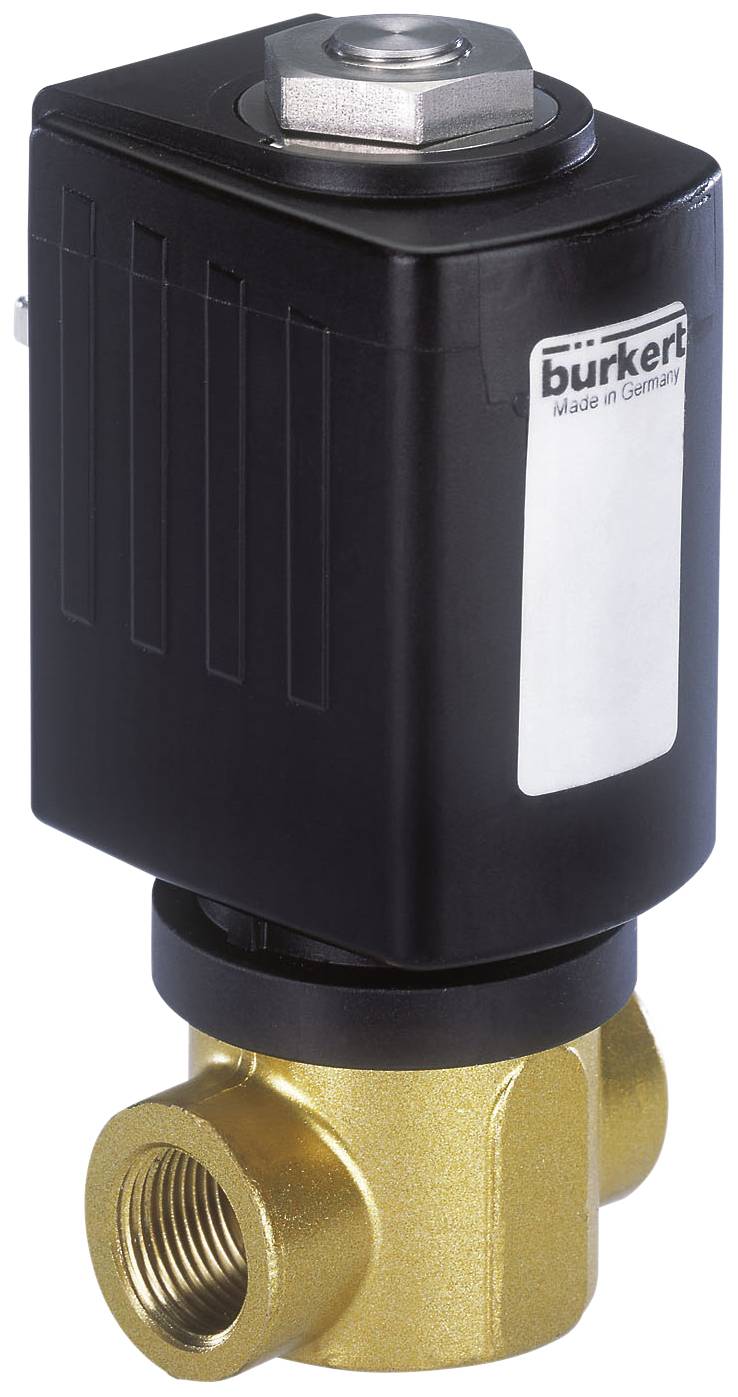

Bürkert Közvetlen vezérlésű szelep 178312 6027 Kompakt 24 V/AC G 3/8 hüvely Névleges távolság 3 mm Közvetlen ható 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (46 449 Ft / Darab)
46 449 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-módon kompakt mágnesszelep
- Kompakt kivitel
- közvetlenül ható
- Az FKM tömítés alapkivitelben
- A csúszó orsó 4 x 90 ° -kal elforgatható
- Műszaki vákuumhoz alkalmas
Műszaki adatok
- Névleges átmérő 3,0 mm
- Csőcsatlakozás G 3/8 "
- Kv érték 0,28 m³/h
- Nyomástartomány 0–25 bar
- Feszültség 24 V/50 Hz
- Közepes hőmérséklet -10 - +140 ° C
- Környezeti hőmérséklet -10 és +55 ° C között
- Viszkozitás max. 21 mm² / s
- Nyitvatartási idő 10 - 20 ms
- Záró idő 20 - 30 ms
- Villamosenergia-fogyasztás 105 VA ruha, 37 VA működés (meleg tekercs) 16 W
- Termék típus
Közvetlen vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Üzemi nyomás (max.)
25 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/8 hüvely
- Üzemi hőmérséklet
-10 °C (min)
- Média-hőmérséklet (tartomány)
-10 - +140 °C
- Gyártói szám
178312
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
-10 °C
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Súly
0.816 kg
- Médiahőmérséklet (max.)
+140 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Neutrális anyagok
- Névleges távolság
3 mm
- Jellemzők
Muff
- Hossz
55 mm
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Közvetlen ható
- kv érték
4.67 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 625458 Bürkert Közvetlen vezérlésű szelep 178312 6027 Kompakt 24 V/AC G 3/8 hüvely Névleges távolság 3 mm Közvetlen ható 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 625458 Bürkert Közvetlen vezérlésű szelep 178312 6027 Kompakt 24 V/AC G 3/8 hüvely Névleges távolság 3 mm Közvetlen ható 1 db
Leírás
A közvetlen működésű mágnesszelepet blokkoláshoz, adagoláshoz, feltöltéshez és légtelenítéshez használják. Az Aufsteckmagnetsystem moduláris. Az orsó 360 ° -kal elforgatható.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2-módon kompakt mágnesszelep
- Nyugalomban zárva
- Ház anyaga sárgaréz
- Tömítés anyaga FKM
- Hordozóanyag: Vákuum, semleges gázok és folyadékok (pl. Sűrített levegő, víz, hidraulikaolaj)
- Tekercs anyag epoxi (H osztály)
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
