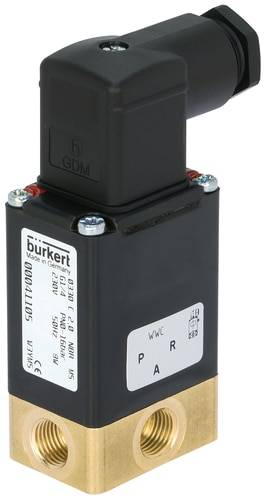

Hasonló kivitel

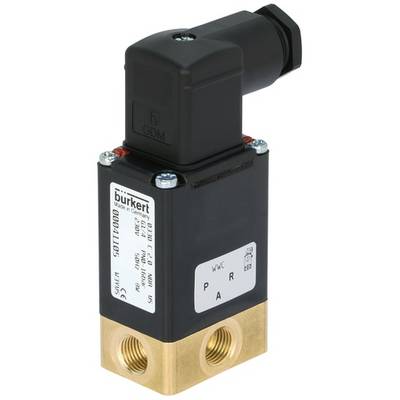

Hasonló kivitel
Bürkert Közvetlen vezérlésű szelep 41103 0330 24 V/DC G 1/4 hüvely Névleges távolság 2 mm 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
20 db
Szám
Összesen (63 772 Ft / Darab)
63 772 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
3/2-irányú csuklós tartályszelep, elválasztó membrán
- A tápközegtől elválasztott szelep
- Zárható kézi felülbírálással
- Könnyen enyhén szennyezett közegeken
- Folyékony és gáznemű közegekhez
- Hosszú élettartam száraz futás esetén is
- Minden médiakapcsolat egy szinten
Műszaki adatok
- Kábelcsatlakozás G 1/4 "
- Névleges átmérő 2,0 mm
- Kv érték 0,08 m³/h
- Nyomástartomány 0-16 bar
- Feszültség 24 V/DC
- A közeg hőmérséklettartománya: -0 ... +80 °C
- Környezeti hőmérséklet max. +55 °C
- Viszkozitás max. 37 mm² / s
- Nyitvatartási idő 10 - 20 ms
- Bezárási idő 10 - 20 ms
- Elektromos energiafogyasztás 8 W / 11 W (meleg / hideg tekercs)
- Termék típus
Közvetlen vezérlésű szelep
- Üzemi feszültség
24 V/DC
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1/4 hüvely
- Média-hőmérséklet (tartomány)
0 - +80 °C
- Gyártói szám
41103
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
NBR
- Funkció
3/2 utas
- Súly
0.460 kg
- Médiahőmérséklet (max.)
+80 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Könnyen szennyeződő anyagok
- Névleges távolság
2 mm
- Szélesség
34 mm
- Hossz
46 mm
- QNn érték
85 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- kv érték
1.33 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 623764 Bürkert Közvetlen vezérlésű szelep 41103 0330 24 V/DC G 1/4 hüvely Névleges távolság 2 mm 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 623764 Bürkert Közvetlen vezérlésű szelep 41103 0330 24 V/DC G 1/4 hüvely Névleges távolság 2 mm 1 db
Leírás
Közvetlen működésű mágnesszelep a Bürkerts egyedi pántos armatúra technológiájával. A mágneses rendszert és a közepes teret elválasztómembránrendszer választja el egymástól. A szelep nagyon robusztus, gyorsan váltható és hosszú élettartamú még száraz futás esetén is.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- A tápközegtől elválasztott közvetlen működésű mágnesszelep
- Általában zárt
- Ház anyaga sárgaréz
- Tömítőanyag NBR
- Tekercs anyaga epoxi
- H hőszigetelési osztályú tekercs
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
