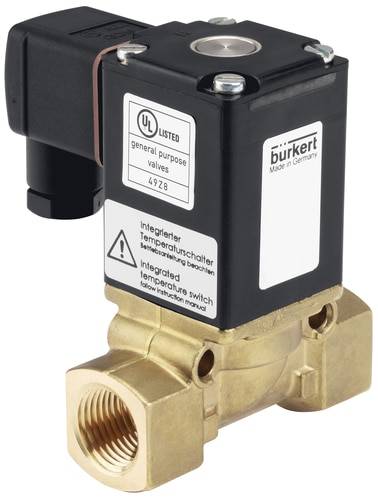

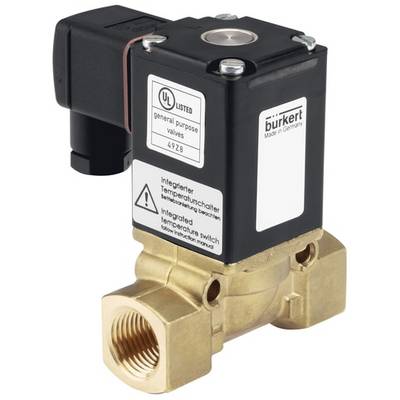

Bürkert Közvetlen vezérlésű szelep 49745 0290 230 V/AC G 3/4 hüvely Névleges távolság 20.0 mm Nyugalmi állás zárva 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (96 843 Ft / Darab)
96 843 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep gázokhoz és folyadékokhoz
- Váltás 0 bar nyomáskülönbségről
- Megfelelő vákuum
- Megbízható
- Masszív
Műszaki adatok
- Kábelcsatlakozás G 3/4 "
- Névleges átmérő 20,0 mm
- Kv érték 5,0 m³/h
- Nyomástartomány 0-16 bar
- Feszültség 230 V / 50 Hz
- A közeg hőmérséklettartománya: -0 ... +120°C
- Környezeti hőmérséklet max. +55 °C
- Nyitvatartási idő 100 - 250 ms
- Záró idő 700 - 2000 ms
- Elektromos energiafogyasztás 120 VA (ruha), 32 VA 16 W (működés)
- Termék típus
Közvetlen vezérlésű szelep
- Üzemi feszültség
230 V/AC
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/4 hüvely
- Üzemi hőmérséklet
0 °C (min)
- Média-hőmérséklet (tartomány)
0 - +120 °C
- Gyártói szám
49745
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
0 °C
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Súly
1.400 kg
- Médiahőmérséklet (max.)
+120 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Neutrális anyagok
- Névleges távolság
20.0 mm
- Jellemzők
Muff
- Szélesség
60 mm
- Magasság
122 mm
- Hossz
100 mm
- QNn érték
5300 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Nyugalmi állás zárva
- kv érték
83.33 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 623673 Bürkert Közvetlen vezérlésű szelep 49745 0290 230 V/AC G 3/4 hüvely Névleges távolság 20.0 mm Nyugalmi állás zárva 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 623673 Bürkert Közvetlen vezérlésű szelep 49745 0290 230 V/AC G 3/4 hüvely Névleges távolság 20.0 mm Nyugalmi állás zárva 1 db
Leírás
Ez a szervo-membránnal és rögzített pozitív emelővel ellátott, erős kétirányú szelep általában bezárva van. Kiválóan alkalmas vákuum vagy zárt áramkörökhöz, semleges gázokhoz és folyadékokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Kényszerített csatlakozószelep
- Általában zárt
- Ház anyaga sárgaréz
- Tömítés anyaga FKM
- Tekercs anyag epoxi (H osztály)
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- IP65 védettség a készülékcsatlakozóval
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
