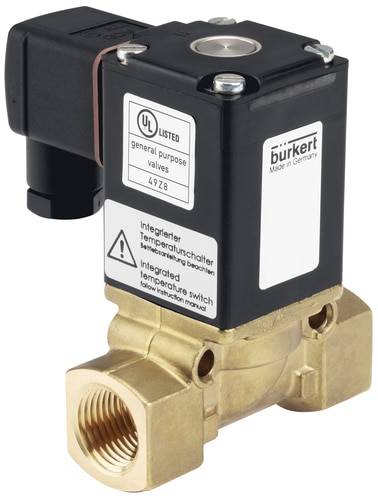

Bürkert Közvetlen vezérlésű szelep 54245 0290 24 V/AC G 1 hüvely Névleges távolság 25.0 mm Nyugalmi állás zárva 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (104 717 Ft / Darab)
104 717 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep gázokhoz és folyadékokhoz
- Váltás 0 bar nyomáskülönbségről
- Megfelelő vákuum
- Megbízható
- Masszív
Műszaki adatok
- G 1 "vezetékcsatlakozás
- Névleges átmérő 25,0 mm
- Kv érték 10,0 m³/h
- Nyomástartomány 0-16 bar
- Feszültség 24 V/50 Hz
- Közepes hőmérséklet -30 és +120 ° C között
- Környezeti hőmérséklet max. +55 °C
- Nyitvatartási idő 100 - 250 ms
- Záró idő 700 - 2000 ms
- Elektromos energiafogyasztás 120 VA (ruha), 32 VA 16 W (működés)
- Termék típus
Közvetlen vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1 hüvely
- Üzemi hőmérséklet
-30 °C (min)
- Média-hőmérséklet (tartomány)
-30 - +120 °C
- Gyártói szám
54245
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
-30 °C
- Tömítőanyag
EPDM
- Funkció
2/2 utas
- Súly
1.800 kg
- Médiahőmérséklet (max.)
+120 °C
- Média hőmérséklet (min.)
-30 °C
- Közepes
Neutrális anyagok
- Névleges távolság
25.0 mm
- Jellemzők
Muff
- Szélesség
70 mm
- Magasság
131 mm
- Hossz
115 mm
- QNn érték
10700 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Nyugalmi állás zárva
- kv érték
166.67 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 623688 Bürkert Közvetlen vezérlésű szelep 54245 0290 24 V/AC G 1 hüvely Névleges távolság 25.0 mm Nyugalmi állás zárva 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 623688 Bürkert Közvetlen vezérlésű szelep 54245 0290 24 V/AC G 1 hüvely Névleges távolság 25.0 mm Nyugalmi állás zárva 1 db
Leírás
Ez a szervo-membránnal és rögzített pozitív emelővel ellátott, erős kétirányú szelep általában bezárva van. Kiválóan alkalmas vákuum vagy zárt áramkörökhöz, semleges gázokhoz és folyadékokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Kényszerített csatlakozószelep
- Általában zárt
- Ház anyaga sárgaréz
- Tömítőanyag EPDM
- Tekercs anyag epoxi (H osztály)
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- IP65 védettség a készülékcsatlakozóval
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
