Name: Bürkert Levegővezerélésű szelep 146424 2012 G 1/4 Névleges távolság 50 mm Nyugalmi állás rugóerővel zárva 1 db
Brand: Bürkert
SKU: 624252
Availability: BackOrder

Egy fekete hajtóműves rozsdamentes acél szelep, ipari folyadékvezérlési alkalmazásokhoz.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (558 990 Ft / Darab)

558 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2-utas egyenes ülésszelep közegekhez +180 ° C-ig, rozsdamentes acél ház

+180 ° C-ig terjedő közegekhez
Hosszú élettartam
Az optikai helyzetjelző standard
Forgóhajtófej a szabályozó levegő csatlakozásainak igazításához
Minimális szabályozó levegőfogyasztás csomagolás révén
A hajtómű méretének széles választéka optimális gazdasági kombinációkat tesz lehetővé
Zárókar folyadékok számára az ülés alatti áramlás miatt
Kompakt egyenes ülésszelep
Lakásanyag-beruházás, öntvény 316L
PPS fej forró környezethez

Műszaki adatok

Névleges átmérő 50 mm
Hajtás mérete Ø 125 mm
Kv érték 45,0 m³/h
Szabályozási nyomás 3,2 és 7 bar között
Legfeljebb 10 bar Üzemi nyomás +180 ° C-ig
Közepes hőmérséklet -10 - +180 ° C
Környezeti hőmérséklet +5 és +90 ° C között

Termék típus: Levegővezerélésű szelep

Üzemi nyomás (max.): 10 bar

Ház anyaga: Nemesacél

Csatlakozó: G 1/4

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - +180 °C

Gyártói szám: 146424

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: PTFE

Funkció: 2/2 utas

Súly: 7.000 kg

Médiahőmérséklet (max.): +180 °C

Média hőmérséklet (min.): -10 °C

Névleges távolság: 50 mm

Magasság: 402 mm

Hossz: 175 mm

Vezérlő nyomás (max.): 7 bar

Vezérlő nyomás (min.): 3.2 bar

Max. környezeti hőmérséklet: +90 °C

Környezeti hőmérséklet (min.): 5 °C

Hatás: Nyugalmi állás rugóerővel zárva

kv érték: 750 l/perc

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Üzemi nyomás (max.)

Bürkert Levegővezerélésű szelep 146227 2012 G 1/8 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624084

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/8

15 bar

Min.: 1

Többszörös: 1

266 990 Ft^*

Bürkert Levegővezerélésű szelep 146228 2012 G 3/8 hüvely Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624085

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 3/8 hüvely

15 bar

Min.: 1

Többszörös: 1

197 990 Ft^*

Bürkert Levegővezerélésű szelep 146229 2012 G 1/8 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624087

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/8

15 bar

Min.: 1

Többszörös: 1

197 990 Ft^*

Bürkert Levegővezerélésű szelep 146230 2012 G 1/8 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624089

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/8

15 bar

Min.: 1

Többszörös: 1

197 990 Ft^*

Bürkert Levegővezerélésű szelep 146232 2012 G 1/8 Névleges távolság 10 mm Nyugalmi állás rugóerővel nyitva 1 db

Rendelési szám:624090

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/8

16 bar

Min.: 1

Többszörös: 1

266 990 Ft^*

Bürkert Levegővezerélésű szelep 146233 2012 G 3/8 hüvely Névleges távolság 10 mm Nyugalmi állás rugóerővel nyitva 1 db

Rendelési szám:624091

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 3/8 hüvely

16 bar

Min.: 1

Többszörös: 1

197 990 Ft^*

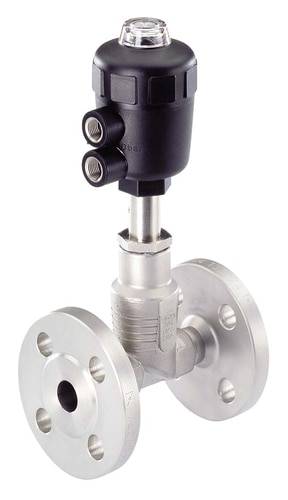

Bürkert Levegővezerélésű szelep 146237 2012 G 1/4 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624093

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/4

16 bar

Min.: 1

Többszörös: 1

275 990 Ft^*

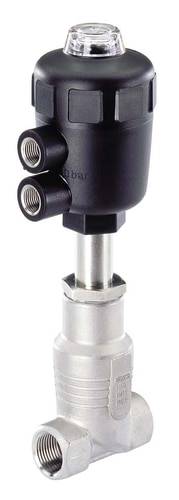

Bürkert Levegővezerélésű szelep 146238 2012 G 3/8 hüvely Névleges távolság 10 mm 2/2 utas 1 db

Rendelési szám:624094

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 3/8 hüvely

16 bar

Min.: 1

Többszörös: 1

206 990 Ft^*

Bürkert Levegővezerélésű szelep 146239 2012 G 1/4 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624095

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/4

16 bar

Min.: 1

Többszörös: 1

206 990 Ft^*

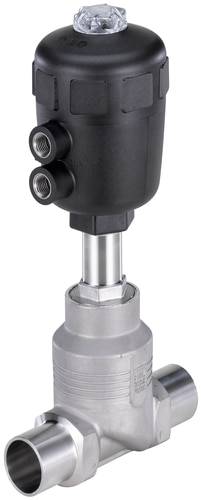

Bürkert Levegővezerélésű szelep 146240 2012 G 1/4 Névleges távolság 10 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:624096

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

G 1/4

16 bar

Min.: 1

Többszörös: 1

206 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 624252 Bürkert Levegővezerélésű szelep 146424 2012 G 1/4 Névleges távolság 50 mm Nyugalmi állás rugóerővel zárva 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 624252 Bürkert Levegővezerélésű szelep 146424 2012 G 1/4 Névleges távolság 50 mm Nyugalmi állás rugóerővel zárva 1 db

Leírás

A külső vezérlésű egyenes ülésszelep egy pneumatikus működtetésű dugattyús hajtóműből és egy kétirányú szelepházból áll. A bevált önbeállítható és karbantartást nem igénylő tömlődoboz-csomagolás biztosítja a nagy tömítettséget és az élettartamot.

Ez a szöveg gépi fordítással készült.

Kivitel

2/2-utas egyenes ülésű szelep az ülés alatti áramlással
Hegesztési csatlakozás az EN ISO 1127 / ISO 4200 szerint
Tavasz zárva
Ház anyagi beruházás rozsdamentes acél öntés 316L
Névleges nyomás PN 25 (háznyomás-fokozat)
Meghajtó anyag PPS
Tömítőanyag PTFE
Folyadékokra, gázokra és gőzökre egyetemesen alkalmazható
Viszkozitás max. 600 mm² / s
Tömítő persely PTFE V-gyűrűk rugókorrekcióval
Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Szabályozza a közepes levegőt és a semleges gázokat
Szabályozó levegő csatlakozás G 1/4 "

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
