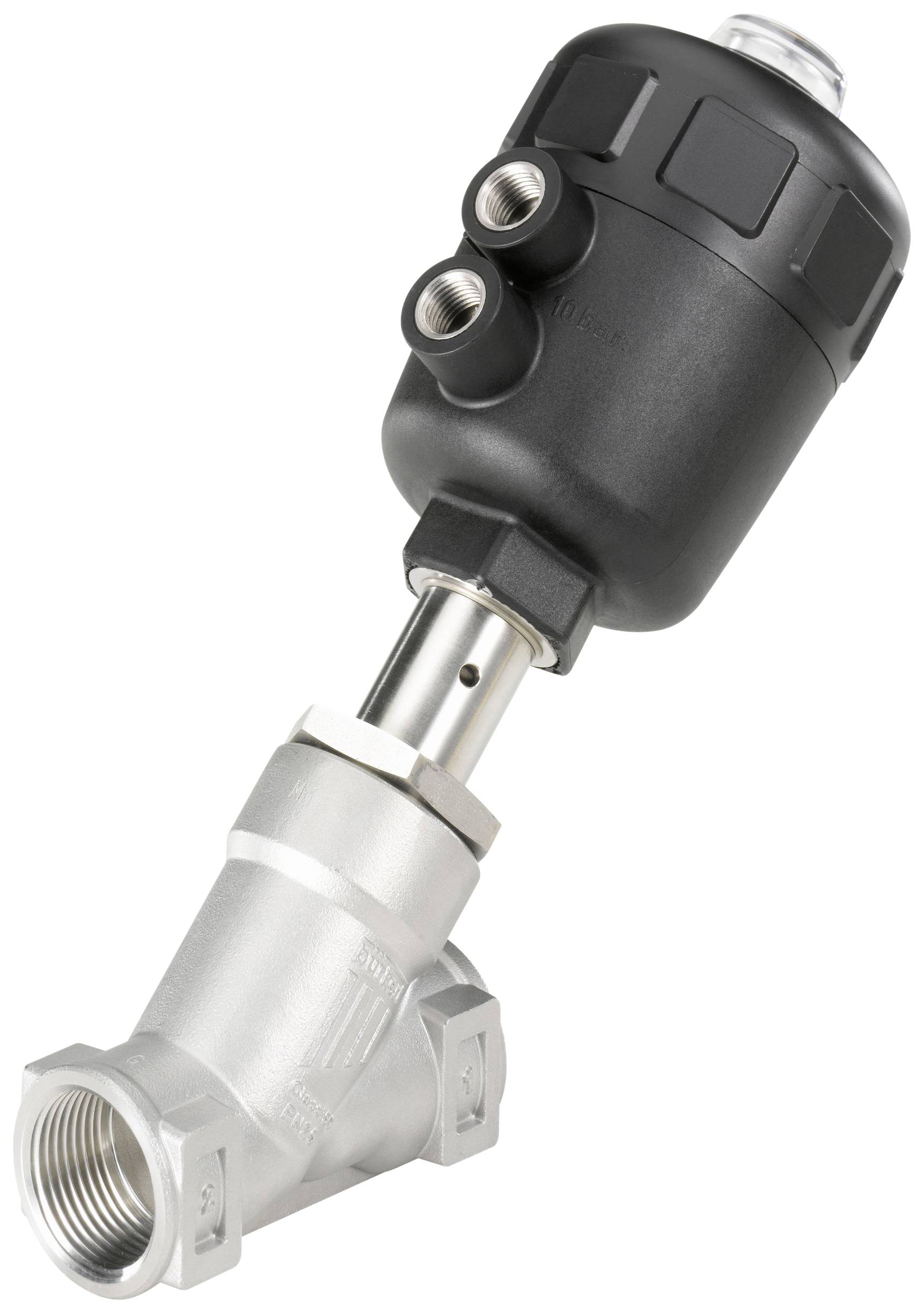

Bürkert Levegővezerélésű szelep 1601 2000 Ház anyaga Nemesacél Tömítőanyag PTFE 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (297 630 Ft / Darab)
297 630 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-szögű ülésszelep +180 ° C-ig terjedő közeghez, aljzatcsatlakozás
- +180 ° C -ig terjedő közegekhez
- Nagy áramlási sebesség
- Hosszú élettartam
- Alaptartozékként optikai helyzetjelző
- Forgatható hajtófej a vezérlőlevegő -csatlakozások beállításához
- Minimális szabályozható levegőfogyasztás a csomagolás révén
- A hajtásméretek széles választéka optimális, gazdaságos hajtáskombinációkat tesz lehetővé
- Alacsony záróhatás folyadékokkal az ülés alatti áramlás miatt
Műszaki adatok
- Vonalcsatlakozás G 2 "
- Névleges átmérő 50 mm
- Meghajtó Ø 125 mm
- Kv érték 55 m³/h
- Vezérlőnyomás 3,2-7 bar
- 10 bar max. Üzemi nyomás +180 ° C -ig
- Közepes hőmérséklet -10 és +180 ° C között
- Környezeti hőmérséklet -10 és +60 ° C között
- Típus
2000
- Termék típus
Levegővezerélésű szelep
- Ház anyaga
Nemesacél
- Csatlakozó
G 2 hüvely
- Üzemi nyomás (max.)
10 bar
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
1601
- Meghajtás méret, átmérő
125 mm
- Beépítési méret
125
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
PTFE
- Funkció
2/2 utas
- Súly
9.000 kg
- Média-hőmérséklet (tartomány)
-10 - +180 °C
- Médiahőmérséklet (max.)
+180 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Agresszív közeg
- Névleges távolság
50 mm
- Jellemzők
P-csatlakozó G 1/4
- Szélesség
347 mm
- Magasság
302 mm
- Hossz
150 mm
- Vezérlő nyomás (max.)
7 bar
- Vezérlő nyomás (min.)
3.2 bar
- Max. környezeti hőmérséklet
+60 °C
- Környezeti hőmérséklet (min.)
+5 °C
- Hatás
Nyugalmi állás rugóerővel zárva
- kv érték
916.67 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 623884 Bürkert Levegővezerélésű szelep 1601 2000 Ház anyaga Nemesacél Tömítőanyag PTFE 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 623884 Bürkert Levegővezerélésű szelep 1601 2000 Ház anyaga Nemesacél Tömítőanyag PTFE 1 db
Leírás
A kívülről vezérelt szögű ülésszelep pneumatikus működtetésű dugattyúhajtásból és 2 utas szelepházból áll. A jól bevált, önbeálló és karbantartást nem igénylő tömítődoboz-csomagolás magas tömítettséget és hosszú élettartamot garantál. Az áramvonalas ferde ülésház nagy áramlási sebességet tesz lehetővé.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2-utas szögű ülésszelep az ülés alatti áramlással
- A rugóerő bezárult
- A ház szerkezeti anyaga nemesacél
- Hajtóanyag poliamid
- Tömítőanyag PTFE
- Univerzálisan alkalmazható folyadékokra, gázokra és gőzökre
- Viszkozitás max. 600 mm² / s
- Tömődoboz PTFE V-gyűrűk rugós kiegyenlítéssel
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
- Szabályozza a közepes levegőt és a semleges gázokat
- Vezérlő levegő csatlakozás G 1/4 "
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
