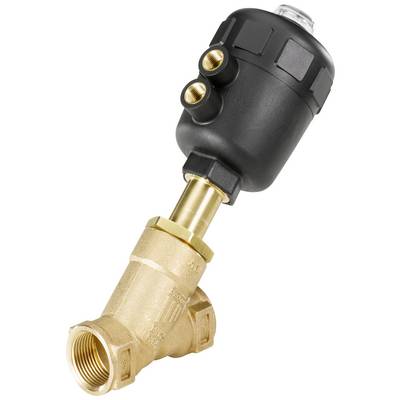

Bürkert Levegővezerélésű szelep 178684 2000 Ház anyaga Bronz Tömítőanyag PTFE 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
80 db
Szám
Összesen (70 071 Ft / Darab)
70 071 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
2/2-szögű ülésszelep +180 ° C-ig terjedő közeghez, aljzatcsatlakozás
- +180 ° C -ig terjedő közegekhez
- Nagy áramlási sebesség
- Hosszú élettartam
- Alaptartozékként optikai helyzetjelző
- Forgatható hajtófej a vezérlőlevegő -csatlakozások beállításához
- Minimális szabályozható levegőfogyasztás a csomagolás révén
- A hajtásméretek széles választéka optimális, gazdaságos hajtáskombinációkat tesz lehetővé
- Alacsony záróhatás folyadékokkal az ülés alatti áramlás miatt
Műszaki adatok
- Vonalcsatlakozás G 1/2 "
- Névleges átmérő 13 mm
- Hajtás mérete Ø 50 mm
- Kv érték 4,2 m³/h
- Vezérlőnyomás 3,9-10 bar
- 16 bar max. Üzemi nyomás +180 ° C -ig
- Közepes hőmérséklet -10 és +180 ° C között
- Környezeti hőmérséklet -10 és +60 ° C között
- Termék típus
Levegővezerélésű szelep
- Ház anyaga
Bronz
- Csatlakozó
G 1/2 hüvely
- Üzemi nyomás (max.)
16 bar
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
178684
- Meghajtás méret, átmérő
50 mm
- Beépítési méret
50
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
PTFE
- Funkció
2/2 utas
- Súly
0.810 kg
- Média-hőmérséklet (tartomány)
-10 - +180 °C
- Médiahőmérséklet (max.)
+180 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Neutrális anyagok
- Névleges távolság
13 mm
- Jellemzők
P-csatlakozó G 1/4
- Szélesség
163 mm
- Magasság
140 mm
- Hossz
65 mm
- Vezérlő nyomás (max.)
10 bar
- Vezérlő nyomás (min.)
3.9 bar
- Max. környezeti hőmérséklet
+40 °C
- Környezeti hőmérséklet (min.)
-10 °C
- kv érték
70 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 623966 Bürkert Levegővezerélésű szelep 178684 2000 Ház anyaga Bronz Tömítőanyag PTFE 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 623966 Bürkert Levegővezerélésű szelep 178684 2000 Ház anyaga Bronz Tömítőanyag PTFE 1 db
Leírás
A kívülről vezérelt szögű ülésszelep pneumatikus működtetésű dugattyúhajtásból és 2 utas szelepházból áll. A jól bevált, önbeálló és karbantartást nem igénylő tömítődoboz-csomagolás magas tömítettséget és hosszú élettartamot garantál. Az áramvonalas ferde ülésház nagy áramlási sebességet tesz lehetővé.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2-utas szögű ülésszelep az ülés alatti áramlással
- A rugóerő bezárult
- Ház anyaga pisztolyfém
- Hajtóanyag poliamid
- Tömítőanyag PTFE
- Univerzálisan alkalmazható folyadékokra, gázokra és gőzökre
- Viszkozitás max. 600 mm² / s
- Tömődoboz PTFE V-gyűrűk rugós kiegyenlítéssel
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
- Szabályozza a közepes levegőt és a semleges gázokat
- Vezérlő levegő csatlakozás G 1/4 "
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
