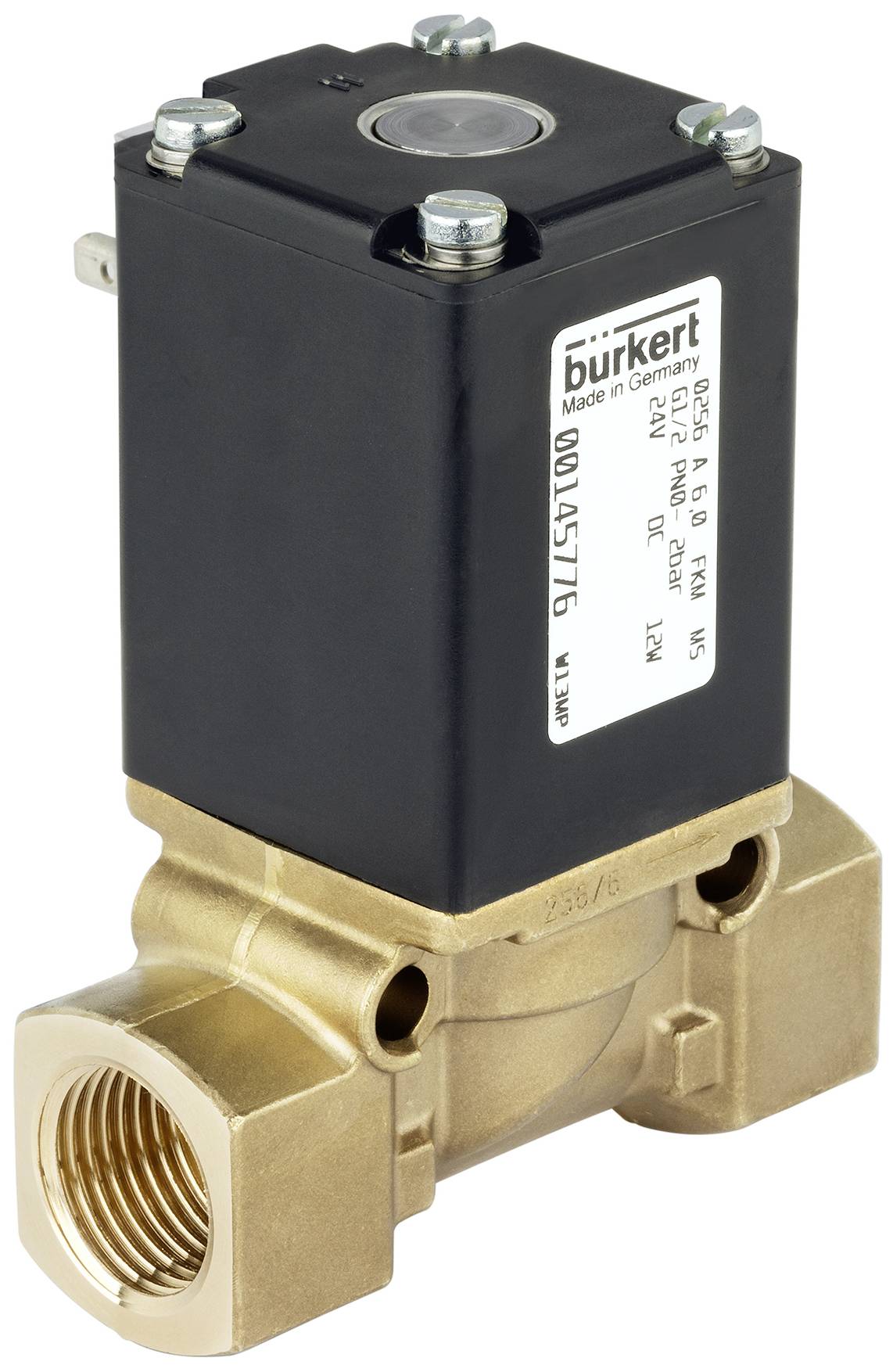

Bürkert Mágnesszelep 125474 0256 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (64 559 Ft / Darab)
64 559 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; közvetlen hatás
- NVBlock csavaros tekercsrendszer
- DN12 névleges átmérőig
- Sárgaréz és rozsdamentes acél ház
- Sokrétű alkalmazási lehetőségek
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: fémek
- Tömítőanyag - üléstömítés anyaga: rozsdamentes acél
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 130 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 6 bar
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 56 mm
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 80 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 30 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék jellemzői - vákuum verzió: Igen
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 20 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 20 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: Igen
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges átmérő (Kv érték) - QNn érték (gáz): 540 l/min
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,5 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/32 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercsméret: 40 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény DC: 12 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 12 W
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 12 W
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0 bar
- Média-hőmérséklet (tartomány)
-10 - 130 °C
- Gyártói szám
125474
- Médiahőmérséklet (max.)
130 °C
- Média hőmérséklet (min.)
-10 °C
IP65
- Max. környezeti hőmérséklet
55 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047866 Bürkert Mágnesszelep 125474 0256 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047866 Bürkert Mágnesszelep 125474 0256 24 V 1 db
Leírás
A 0256 típusú, közvetlen hatású emelőarmatúrás mágnesszelep többféleképpen használható. Feszültségmentesítéskor a szelep rugóerő hatására záródik. Váltáskor a magot egy rugóra húzzák; a szelep kinyílik. A szelep előnyösen alkalmas blokkolásra, adagolásra, feltöltésre és légtelenítésre, semleges közeggel végzett alkalmazások széles körében.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
