Name: Bürkert Mágnesszelep 126056 0355 230 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3047085
Availability: BackOrder

Fekete házburkolatú és sárgaréz csatlakozású szelep, függőleges tájolásban. Műszaki specifikációkkal és gyártói logóval felcímkézve.

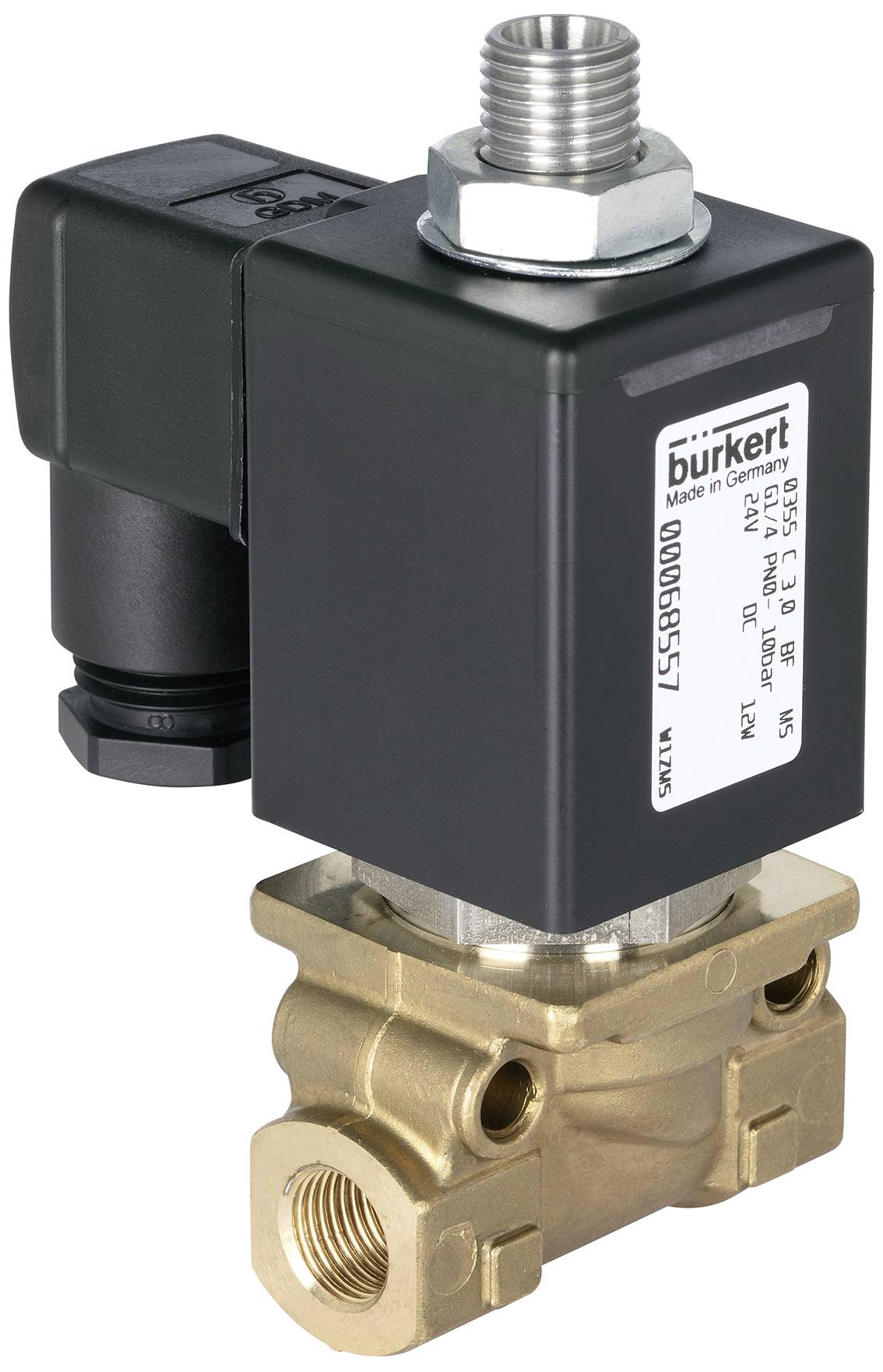

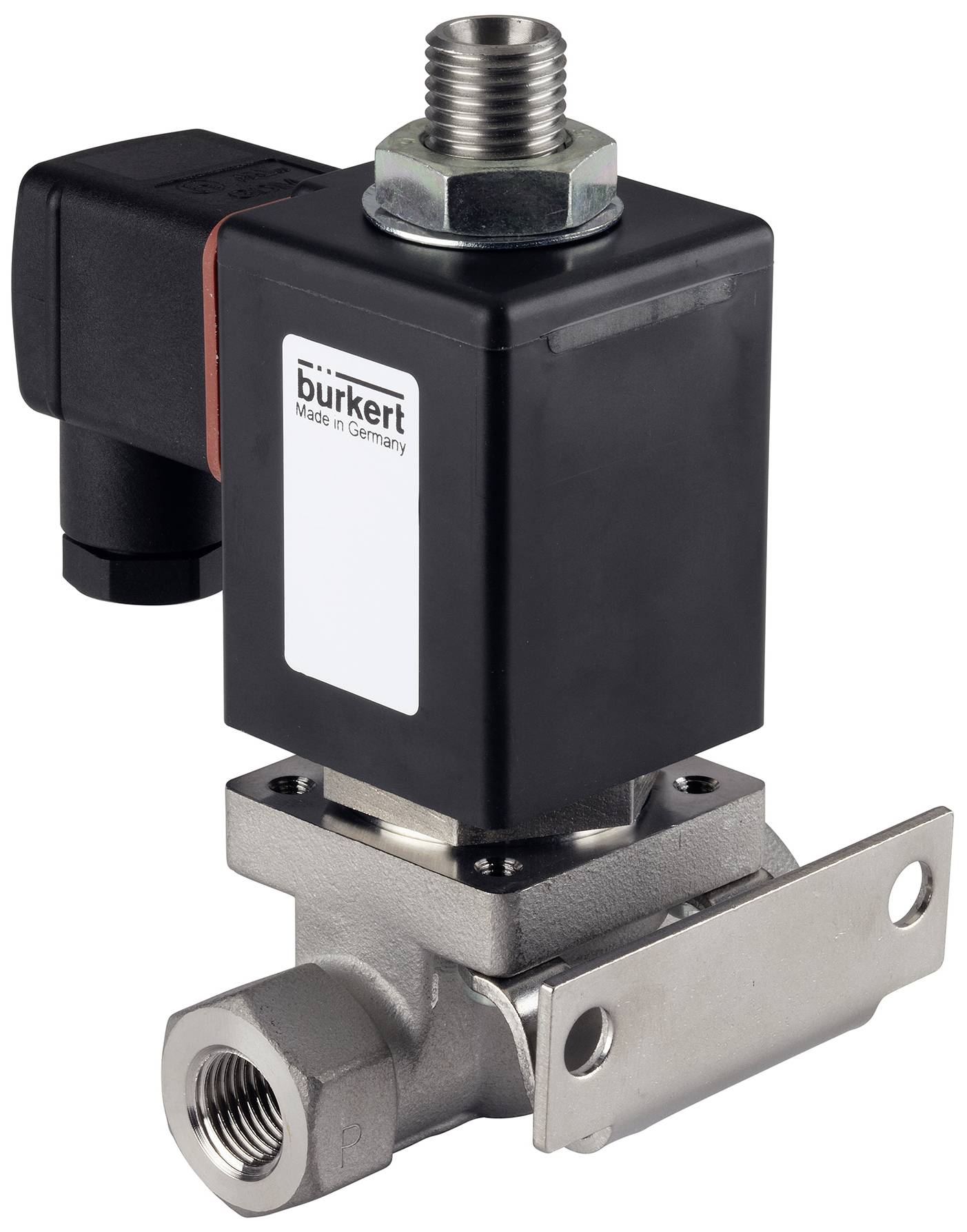

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (101 990 Ft / Darab)

101 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep; közvetlen hatás

Közvetlen működésű, 3/2-utas ülékszelep
Túldugott tekercsrendszer
Közepes hőmérséklet +180 °C-ig
Folyékony és gáznemű közegekhez

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: sárgaréz és rozsdamentes acél
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 130 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00131874 - 2508
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 30 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék jellemzői - vákuum verzió: Igen
A készülék tulajdonságai - Rögzítési típus: Rögzítőkonzol
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 20 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 200 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 3 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,2 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/8 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: külső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: M
Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 14 x 1,5
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max. feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - Szelepülék anyaga: rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelep funkció: C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC), 2. munkacsatlakozó (A/OUT) a 3. portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 10 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Csatlakozó: G 1/4

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 130 °C

Gyártói szám: 126056

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: FKM

Funkció: 3/2 utas

Médiahőmérséklet (max.): 130 °C

Média hőmérséklet (min.): -10 °C

Közepes: gáz halmazállapotú közet

Névleges távolság: 3 mm

Jellemzők: Perem

QNn érték: 200 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Közvetlen ható

kv érték: 0.2 m³/óra

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3047085 Bürkert Mágnesszelep 126056 0355 230 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047085 Bürkert Mágnesszelep 126056 0355 230 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Leírás

Közvetlen működésű emelőarmatúrás mágnesszelep 0355 típusú forró közegek, például gőz, olajok és gázok szabályozására.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:

Leírás

Közvetlen működésű emelőarmatúrás mágnesszelep 0355 típusú forró közegek, például gőz, olajok és gázok szabályozására.

Ez a szöveg gépi fordítással készült.
