Name: Bürkert Mágnesszelep 141328 6013 230 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3047105
Availability: BackOrder

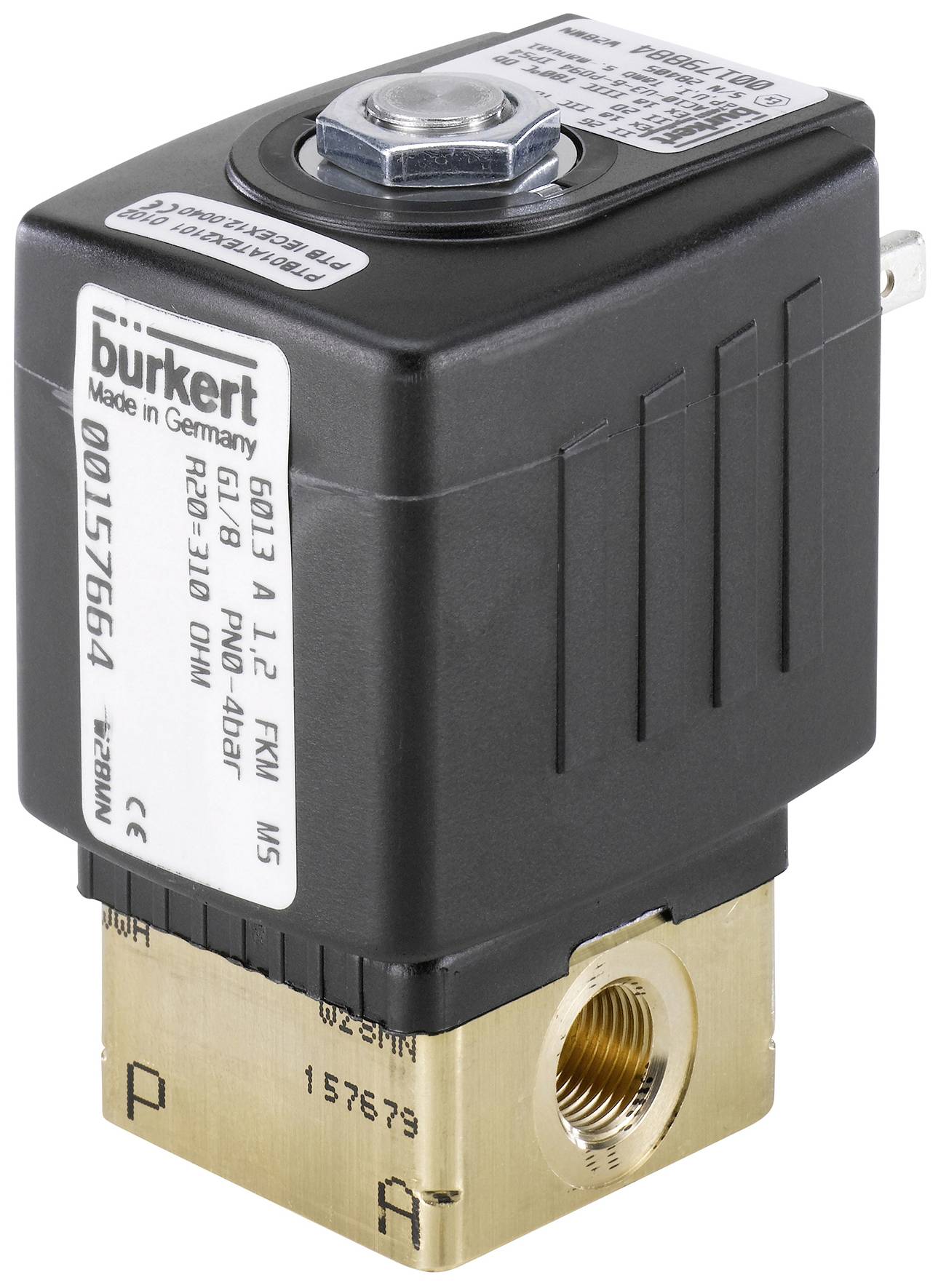

Burkert márkájú mágnesszelep, 00157664-es modell, fekete házzal és réz színű csatlakozóval. Németországban gyártva.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (37 990 Ft / Darab)

37 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep, közvetlen működésű

Közvetlen működésű és kompakt szelep DN 6.0 névleges átmérőig
Rezgésálló, csavaros tekercsrendszer
Robbanásbiztos változatok
Energiatakarékos kick and drop változatok is elérhetőek

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 16 bar
Nyomás és hőmérséklet - Max névleges nyomás (gáz): 16 bar
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 30 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,12 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/64 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/8
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/8
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 32 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
Tekercs (mag) - Hajtás hőszigetelési osztálya: B
Tekercs (mag) - váltóáram: 24 V
A
Tekercs (mag) - névleges teljesítmény AC: 16 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50/60 Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/8

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 100 °C

Gyártói szám: 141328

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: FKM

Funkció: 2/2 zárt monostabil

Médiahőmérséklet (max.): 100 °C

Média hőmérséklet (min.): -10 °C

Közepes: Víz

Névleges távolság: 2 mm

Jellemzők: Perem

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.12 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Termék típus

Bürkert Karrögzítő szelep 125303 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350748

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

110 V

G 1/4

10 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

44 990 Ft^*

Bürkert Karrögzítő szelep 126083 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350590

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

110 V

G 1/4

10 bar

Nemesacél

Karrögzítő szelep

Min.: 1

Többszörös: 1

81 990 Ft^*

Bürkert Karrögzítő szelep 134244 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351276

Szállítás: 10. 26. [H.]

20 dbConrad Electronic

24 V

Karima

12 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 134245 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350763

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

Karima

25 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 209266 6013 12 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351143

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

12 V

Karima

16 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209267 6013 12 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2350913

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

12 V

Karima

10 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209268 6013 12 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2351144

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

12 V

Karima

6 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209272 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350901

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

Karima

16 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209273 6013 24 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2351356

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

Karima

10 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209274 6013 24 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350880

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

Karima

6 bar

Sárgaréz

Karrögzítő szelep

Min.: 1

Többszörös: 1

45 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047105 Bürkert Mágnesszelep 141328 6013 230 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047105 Bürkert Mágnesszelep 141328 6013 230 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Leírás

A 6013 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. Kick and drop tekercsek állnak rendelkezésre az elektromos energiafogyasztás csökkentésére működés közben.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
