Name: Bürkert Mágnesszelep 145727 0256 24 V G 1/4 Névleges távolság 4 mm Nyugalmi állás rugóerővel zárva 1 db
Brand: Bürkert
SKU: 3047591
Availability: BackOrder

Egy fekete házú és csatlakozóval ellátott fémből készült elektromágneses szelep. Elsősorban folyadék- és gázáramlások irányítására használják.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

3 db

Szám

Összesen (73 990 Ft / Darab)

73 990 Ft

ÁFÁ-val

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; közvetlen hatás

NVBlock csavaros tekercsrendszer
DN12 névleges átmérőig
Sárgaréz és rozsdamentes acél ház
Sokrétű alkalmazási lehetőségek

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 6 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 56 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 80 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 30 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék jellemzői - vákuum verzió: Igen
Készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 20 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 20 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 540 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,5 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/32 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 12 W
Tekercs (mag) - Csökkentett teljesítmény DC: 12 W
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 12 W

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/4

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 90 °C

Gyártói szám: 145727

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: Nitril kaucsuk

Funkció: 2/2 utas

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -10 °C

Közepes: Neutrális anyagok

Névleges távolság: 4 mm

Hossz: 56 mm

QNn érték: 540 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Nyugalmi állás rugóerővel zárva

kv érték: 0.5 m³/óra

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Bürkert Mágnesszelep 145727 0256 24 V G 1/4 Névleges távolság 4 mm Nyugalmi állás rugóerővel zárva 1 db

Rendelési szám:3047591

Szállítás: 10. 26. [H.]

3 dbConrad Electronic

Jelenlegi termék

24 V

G 1/4

Min.: 1

Többszörös: 1

73 990 Ft^*

Bürkert Mágnesszelep 125474 0256 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047866

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 1/4

Min.: 1

Többszörös: 1

81 990 Ft^*

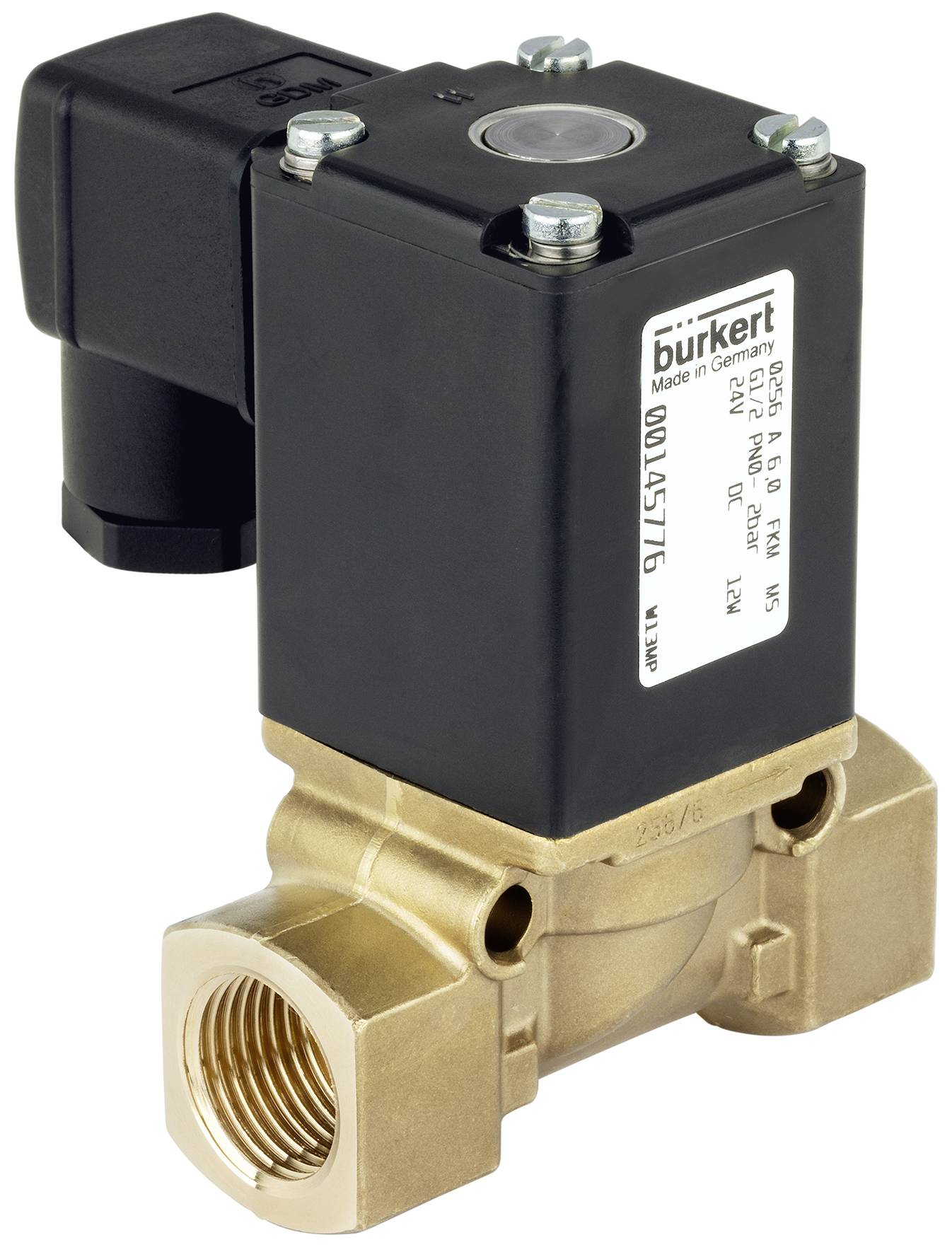

Bürkert Mágnesszelep 145733 0256 24 V G 3/8 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047615

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 3/8

Min.: 1

Többszörös: 1

73 990 Ft^*

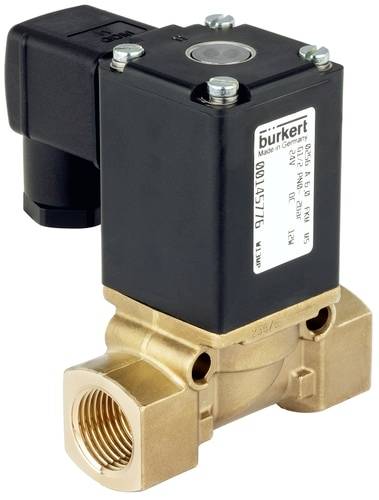

Bürkert Mágnesszelep 24477 0256 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047871

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 1/4

Min.: 1

Többszörös: 1

167 990 Ft^*

Bürkert Mágnesszelep 25422 0256 115 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047847

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

115 V

G 1/4

Min.: 1

Többszörös: 1

96 990 Ft^*

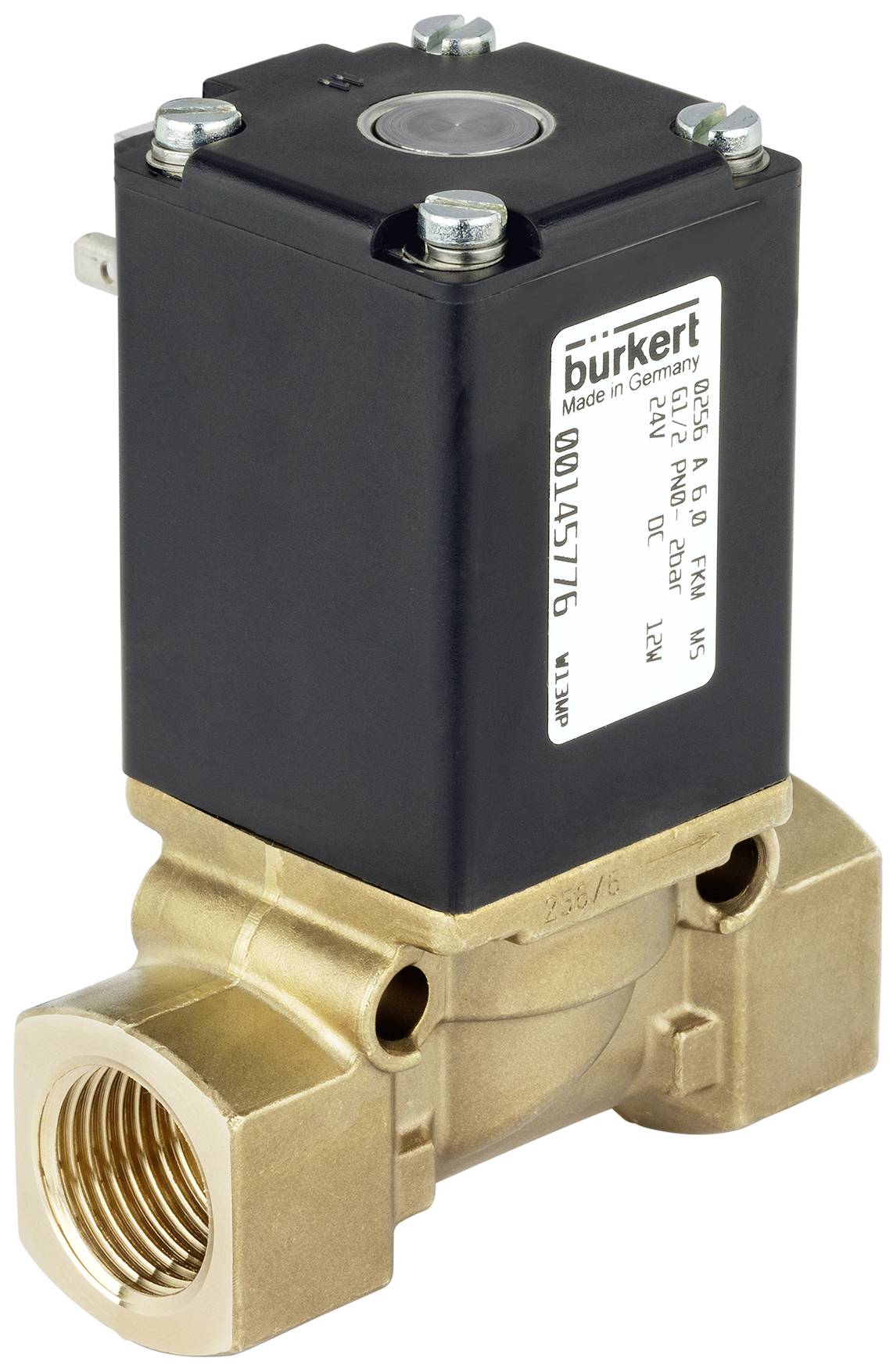

Bürkert Mágnesszelep 304737 0256 24 V NPT 1/2 Névleges távolság 12 mm Közvetlen ható 1 db

Rendelési szám:3047927

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

NPT 1/2

Min.: 1

Többszörös: 1

81 990 Ft^*

Bürkert Mágnesszelep 54154 0256 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047839

Szállítás: 10. 26. [H.]

2 dbConrad Electronic

24 V

G 1/4

Min.: 1

Többszörös: 1

77 990 Ft^*

Bürkert Mágnesszelep 55969 0256 24 V G 1/4 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:3047867

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 1/4

Min.: 1

Többszörös: 1

73 990 Ft^*

Bürkert Mágnesszelep 56086 0256 24 V G 3/8 Névleges távolság 4 mm Közvetlen ható 1 db

Rendelési szám:3047687

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 3/8

Min.: 1

Többszörös: 1

77 990 Ft^*

Bürkert Mágnesszelep 56302 0256 24 V G 1/2 Névleges távolság 12 mm Közvetlen ható 1 db

Rendelési szám:3047840

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 1/2

Min.: 1

Többszörös: 1

80 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047591 Bürkert Mágnesszelep 145727 0256 24 V G 1/4 Névleges távolság 4 mm Nyugalmi állás rugóerővel zárva 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047591 Bürkert Mágnesszelep 145727 0256 24 V G 1/4 Névleges távolság 4 mm Nyugalmi állás rugóerővel zárva 1 db

Leírás

A 0256 típusú, közvetlen hatású emelőarmatúrás mágnesszelep többféleképpen használható. Feszültségmentesítéskor a szelep rugóerő hatására záródik. Váltáskor a magot egy rugóra húzzák; a szelep kinyílik. A szelep előnyösen alkalmas blokkolásra, adagolásra, feltöltésre és légtelenítésre, semleges közeggel végzett alkalmazások széles körében.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
