Name: Bürkert Mágnesszelep 153071 0131 24 V Névleges távolság 15 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3047036
Availability: BackOrder

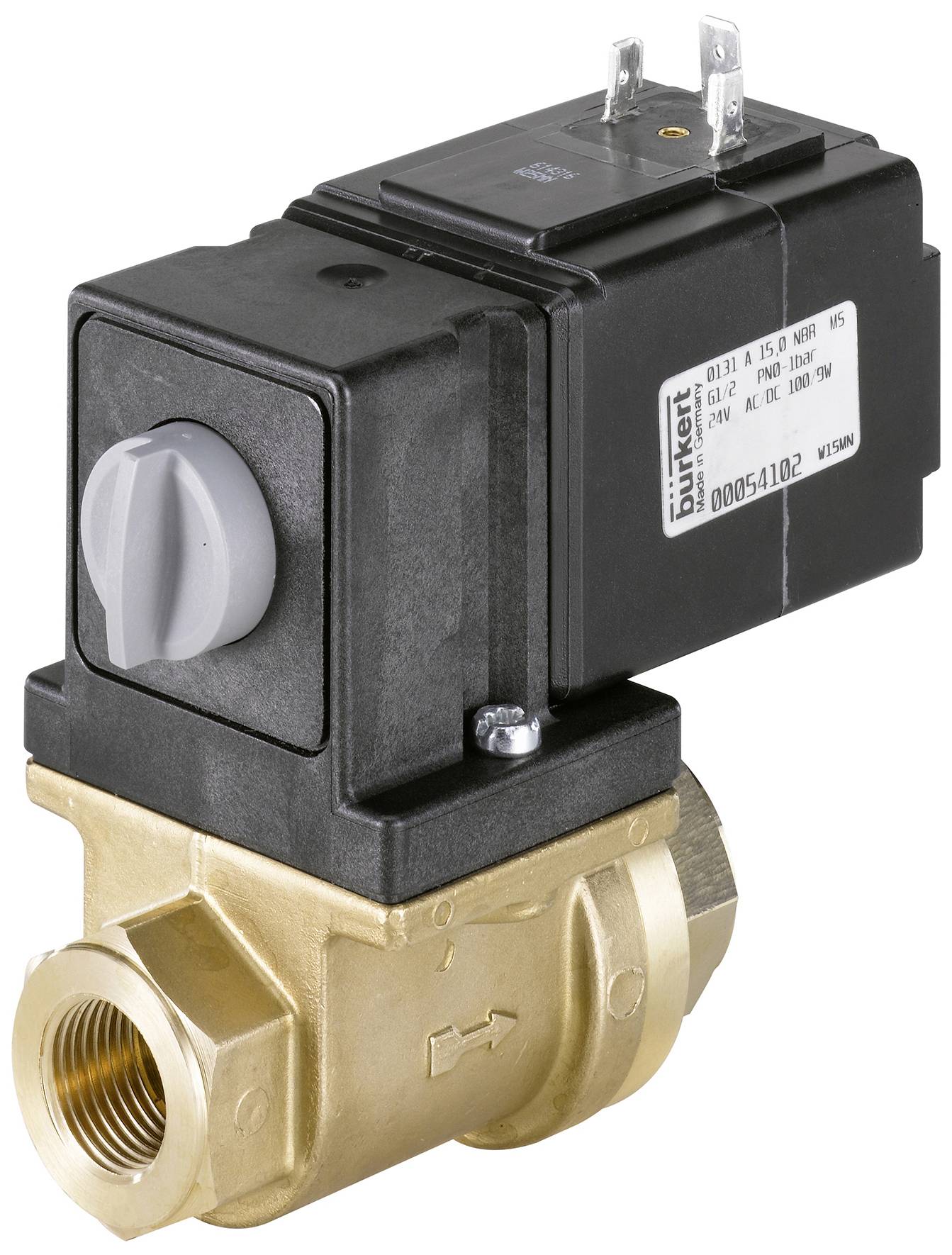

Egy fekete házú, ezüst tekerőgombos és réz csatlakozókkal rendelkező mágneses vezérlésű szelep, folyadék- vagy gázáramlás szabályozására.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (208 990 Ft / Darab)

208 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep ház nélkül

Közvetlen működésű, közegtől elválasztott szelep DN 20 névleges átmérőig
Rezgésálló, tömbcsavarozott tekercsrendszer
Energiatakarékos teljesítménycsökkentés minden DC változathoz
Fokozott biztonság az elektromos helyzetvisszacsatolás révén (opcionális)
Robusztus, szervizbarát kézi működtetés

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 50 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 1 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: kimeneten keresztül
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 60 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep felépítése: A szelep részben összeszerelve
A készülék jellemzői - vákuum verzió: Igen
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 40 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 4800 l/perc
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 15 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 4,5 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 9/16 hüvelyk
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 49 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: elfojtó dióda
Tekercs (mag) - tekercs huzalozás egyenirányító: Igen
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: Igen
Tekercs (mag) - Kick and Drop Coil: Energiatakarékos technológia tartalmazza Energiatakarékos technológia
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 100 V
A
Tekercs (mag) - névleges teljesítmény DC: 100 W
Tekercs (mag) - Csökkentett teljesítmény DC: 9 W
Tekercs (mag) - névleges teljesítmény AC: 9 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi működtetés: igen
Üzemmód - kézi üzemmód: gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetésű csavarnyílás: sz
Engedélyek - Névleges teljesítmény: 100 W
Feszültség Frekvencia: 50/60 Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: PVC

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 90 °C

Gyártói szám: 153071

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: NBR

Funkció: 2/2 zárt monostabil

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -10 °C

Közepes: Agresszív közeg

Névleges távolság: 15 mm

QNn érték: 4.800 l/perc

: IP65

Max. környezeti hőmérséklet: 50 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 4.5 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Üzemi nyomás (max.)

Ház anyaga

Bürkert Mágnesszelep 153071 0131 24 V Névleges távolság 15 mm Közvetlen ható 1 db

Rendelési szám:3047036

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

Jelenlegi termék

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

208 990 Ft^*

Bürkert Mágnesszelep 175738 0131 24 V G 3/4 Névleges távolság 20 mm Közvetlen ható 1 db

Rendelési szám:3047112

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

245 990 Ft^*

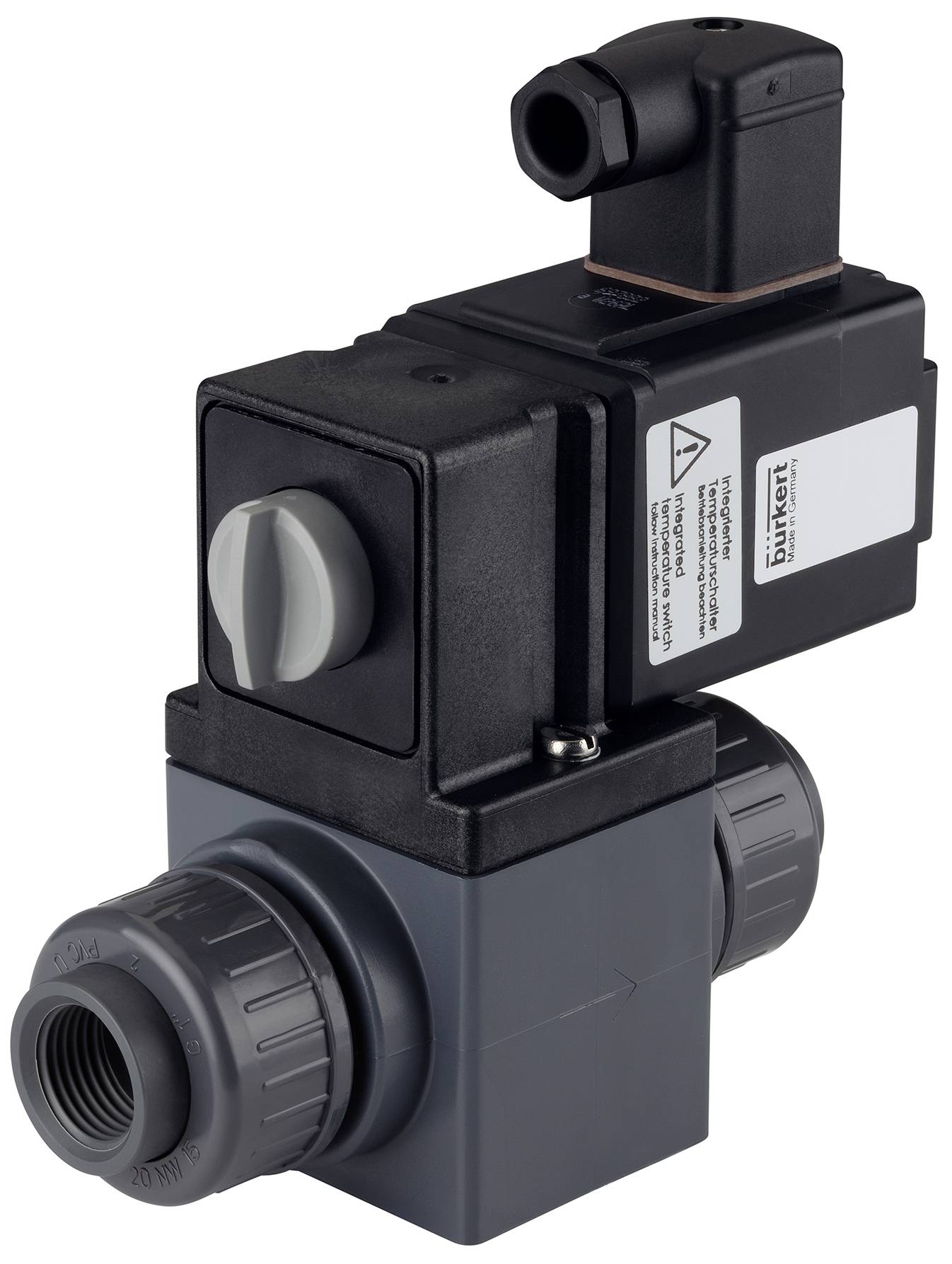

Bürkert Mágnesszelep 25876 0131 24 V 1 db

Rendelési szám:3046828

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Min.: 1

Többszörös: 1

272 990 Ft^*

Bürkert Mágnesszelep 47915 0131 24 V DC/AC Névleges távolság 10 mm Nyugalmi állás zárva 1 db

Rendelési szám:3047072

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V DC/AC

3 bar

PVC

Min.: 1

Többszörös: 1

179 990 Ft^*

Bürkert Mágnesszelep 48997 0131 24 V G 3/8 Névleges távolság 10 mm Közvetlen ható 1 db

Rendelési szám:3047073

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Műanyag

Min.: 1

Többszörös: 1

288 990 Ft^*

Bürkert Mágnesszelep 58361 0131 24 V 1 db

Rendelési szám:3046838

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Min.: 1

Többszörös: 1

203 990 Ft^*

Bürkert Mágnesszelep 59360 0131 24 V G 1/2 Névleges távolság 15 mm Közvetlen ható 1 db

Rendelési szám:3047033

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

276 990 Ft^*

Bürkert Mágnesszelep 62119 0131 24 V G 3/4 Névleges távolság 20 mm Közvetlen ható 1 db

Rendelési szám:3047078

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

237 990 Ft^*

Bürkert Mágnesszelep 63033 0131 24 V G 3/4 Névleges távolság 20 mm Keverőszelep 1 db

Rendelési szám:3047034

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

297 990 Ft^*

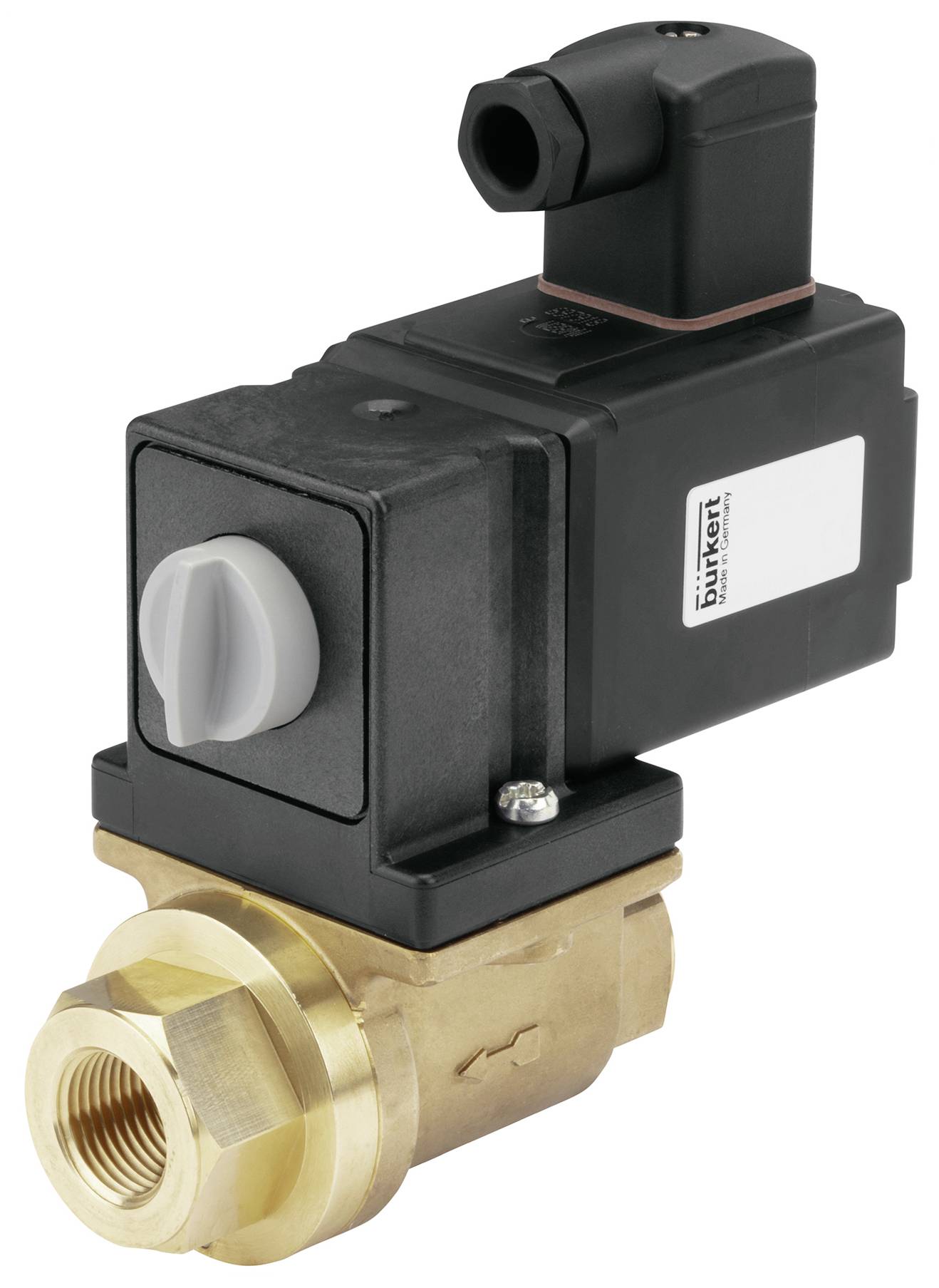

Bürkert Mágnesszelep 64025 0131 24 V G 3/8 Névleges távolság 10 mm Közvetlen ható 1 db

Rendelési szám:3047035

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

PVC

Min.: 1

Többszörös: 1

288 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047036 Bürkert Mágnesszelep 153071 0131 24 V Névleges távolság 15 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047036 Bürkert Mágnesszelep 153071 0131 24 V Névleges távolság 15 mm Közvetlen ható 1 db

Leírás

A 0131-es szelep egy közvetlen működésű lengőkaros szelep. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A hajtás és a folyadékház közötti membránelválasztásnak köszönhetően még az agresszív közegek, például savak vagy lúgok is biztonságosan szabályozhatók. A kínálatot PVC-ből készült műanyag házak teszik teljessé. A tekercseket kémiailag rendkívül ellenálló epoxival préselik. Az elektromos energiafogyasztás csökkentése érdekében az összes egyenáramú változatban „kick and drop” elektronika van a tekercsbe öntve. Az opcionális elektromos helyzetjelző megbízhatóan érzékeli a kapcsolási helyzetet. A KTW és a W270 szabványoknak való megfelelés elérhető az ivóvíz-ágazatban történő alkalmazásokhoz. A DIN EN 45545:2016 szabványnak megfelelő 0131 típusú változatok (2. és 5. szabvány rész) – Tűzvédelem vasúti járművekben is elérhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
