Name: Bürkert Mágnesszelep 178411 0330 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3046937
Availability: BackOrder

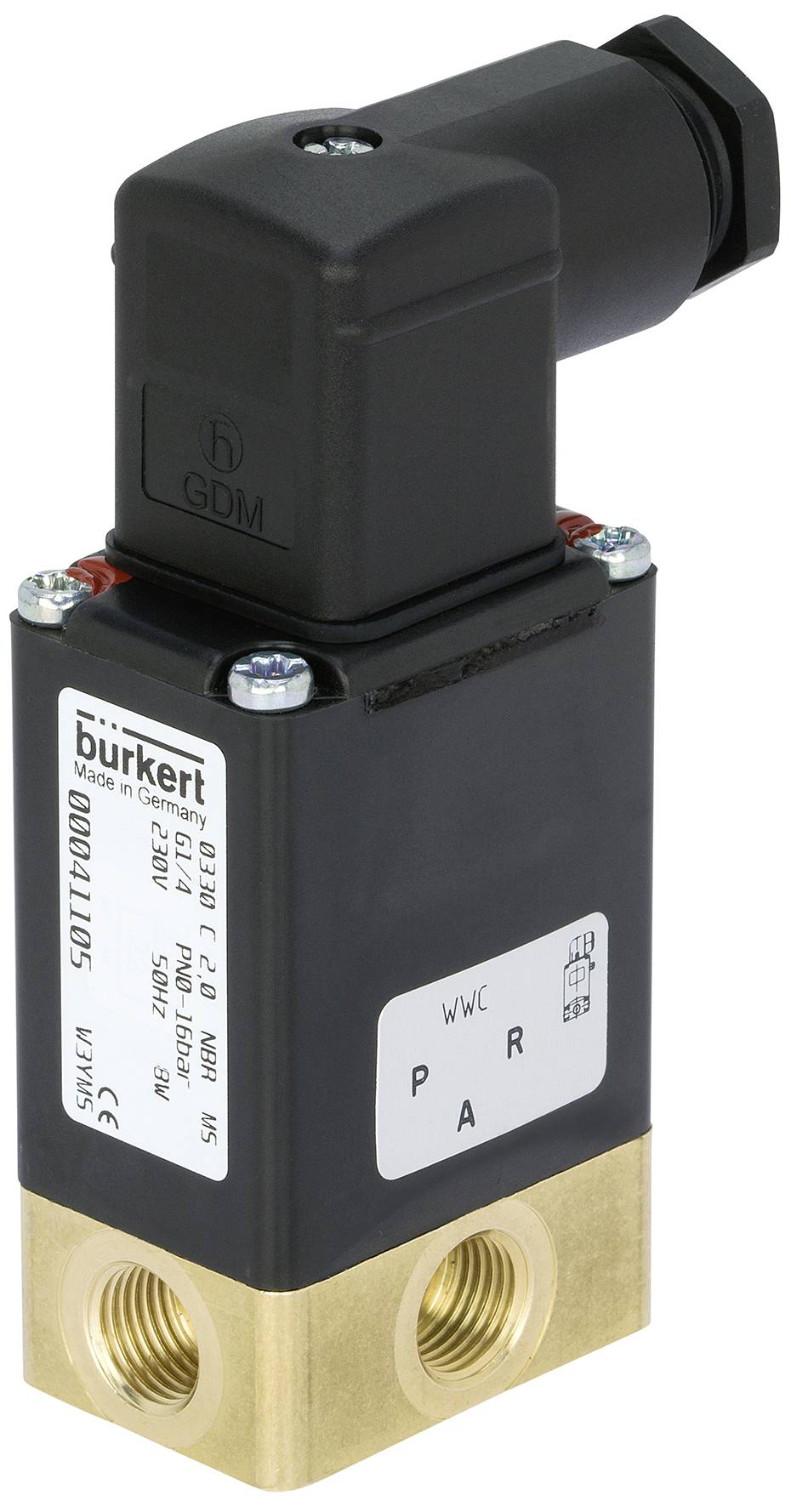

Egy mágneses vezérlésű szelep fém csatlakozókkal, elektromos csatlakozóval felül, ipari alkalmazásokra alkalmas.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

1 db

Szám

Összesen (78 990 Ft / Darab)

78 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep; közvetlen hatás

Közvetlen működésű, közegtől elválasztott szelep DN 5 névleges átmérőig
Karbantartást nem igénylő csuklós horgony technológia
Rezgésálló, tömbcsavarozott tekercsrendszer
Szervizbarát, robusztus kézi működtetés
Robbanásbiztos változatok

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Tömítőanyag - üléstömítés anyaga Shore-keménység: 70
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 5 bar
Nyomás és hőmérséklet - Felületi hőmérséklet max: 150 °C
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
Elektromos csatlakozás - Elektromos csatlakozás anyaga: sárgaréz
A készülék tulajdonságai - Beépítési hossz: 46 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 15 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - Nyitott kapcsolási idő min: 8 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 8 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 255 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,23 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/32 hüvelyk
Névleges szélesség (Kv érték) - főszelep névleges szélessége 3 (R) (mm): 4 mm
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 1/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 30 V
A
Tekercs (mag) - névleges teljesítmény AC: 15 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - szelepülék anyaga: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelep funkció: F - elosztószelep - nyugalmi helyzetben, 1-es nyomáscsatlakozó (P/IN) a 2-es munkaportig (B/NO) nyitva, 4-es munkacsatlakozó (A/NC) gesF - elosztószelep - nyugalmi helyzetben pozíció, 1. nyomáscsatlakozó (P/IN) a 2. munkaportig (B/NO) nyitva, 4. munkacsatlakozás (A/NC) összesen
Üzemmód - kézi működtetés: igen
Üzemmód - kézi üzemmód: gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/4

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 80 °C

Gyártói szám: 178411

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: NBR

Médiahőmérséklet (max.): 80 °C

Média hőmérséklet (min.): 0 °C

Közepes: Agresszív közeg

Névleges távolság: 4 mm

Hossz: 46 mm

QNn érték: 255 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Közvetlen ható

kv érték: 0.23 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Ház anyaga

Termék típus

Üzemi feszültség

Üzemi nyomás (max.)

Bürkert Karrögzítő szelep 125303 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350748

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

G 1/4

Sárgaréz

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

44 990 Ft^*

Bürkert Karrögzítő szelep 126083 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350590

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

G 1/4

Nemesacél

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

81 990 Ft^*

Bürkert Karrögzítő szelep 134244 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351276

Szállítás: 11. 6. [P.]

20 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

12 bar

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 134245 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350763

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

25 bar

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 209266 6013 12 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351143

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

16 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209267 6013 12 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2350913

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

10 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209268 6013 12 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2351144

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

6 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209272 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350901

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

16 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209273 6013 24 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2351356

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209274 6013 24 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350880

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

6 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3046937 Bürkert Mágnesszelep 178411 0330 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046937 Bürkert Mágnesszelep 178411 0330 24 V G 1/4 Névleges távolság 4 mm Közvetlen ható 1 db

Leírás

A 0330 szelep egy közvetlen működésű, közegtől elválasztott összecsukható armatúrás szelep. 3/2- és 2/2-utas változatban kapható. 3/2-utas változatként elosztóként vagy keverőszelepként is használható. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és polipropilénből készült. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Mivel a tekercsrendszert membrán választja el a közegtől, a szelep különösen alkalmas olyan kritikus közegekhez, mint az agresszív savak és lúgok. A 0330 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. Az energiaigény csökkentése érdekében minden tekercs szállítható elektronikus teljesítménycsökkentéssel vagy impulzusos változatban. A kapcsolási állapot helyzet-visszacsatoláson keresztül történhet bináris vagy NAMUR jelként.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
