Bürkert Mágnesszelep 20004795 6213 24 V 1 db vásárlása

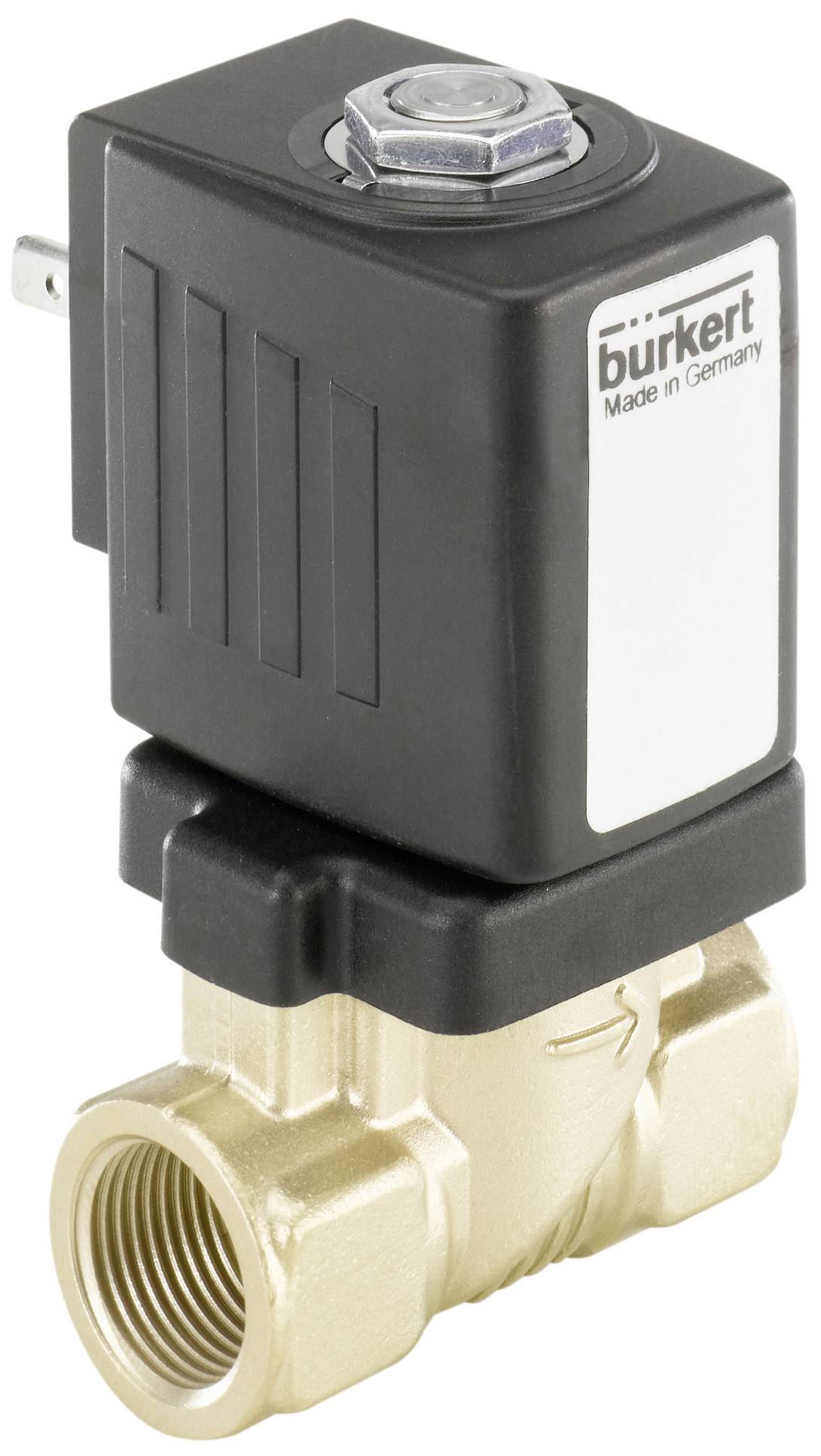

Egy Burkert márkájú, fekete házas és sárgaréz csatlakozású elektromágneses szelep, 'Made in Germany' jelöléssel.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 13. K.

1 db

Szám

Összesen (121 252 Ft / Darab)

121 252 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep, pozitív vezérlésű

Szervovezérlésű membránszelep DN40 névleges átmérőig
A rugós csatolású membrán nyomáskülönbség nélkül nyílik
Lágy zárás és alacsony zajszint
Nagy áramlás kompakt kialakítással
Energiatakarékos kettős tekercs technológia kick and drop kivitelben

Műszaki adatok

Tömítés anyaga - pilot vezérlő tömítés anyaga: NBR (nitril gumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 10
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 95 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 400 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 1500 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
Eszköz tulajdonságai - Integrált teljesítménycsökkentés: Igen
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 300 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 700 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Készülék jellemzői - Generáció: EV
A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,4 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 25 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 11 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1 1/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 42 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Kick and Drop Coil: Energiatakarékos technológia tartalmazza Energiatakarékos technológia
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 85 V
A
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 8,5 W
Tekercs (mag) - Csökkentett teljesítmény DC: 8,5 W
Tekercs (mag) - névleges teljesítmény AC: 8,5 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - szelepülék anyaga: sárgaréz
Anyagok - szelepház burkolat anyaga: rozsdamentes acél
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 85 W
Feszültség Frekvencia: 50/60 Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Média-hőmérséklet (tartomány): -10 - 80 °C

Gyártói szám: 20004795

Médiahőmérséklet (max.): 80 °C

Média hőmérséklet (min.): -10 °C

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Dokumentumok és letöltések

Adatlap

Adatlap 3048011 Bürkert Mágnesszelep 20004795 6213 24 V 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3048011 Bürkert Mágnesszelep 20004795 6213 24 V 1 db

Leírás

A 6213 EV szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A membrán rugós csatolása támogatja a szelep nyitási folyamatát. Az alapkivitelben a szelep folyadékokban való használatra alkalmas. A teljes nyitáshoz minimális nyomáskülönbség szükséges. Gáz- és vákuum alkalmazásokhoz egy speciális változat (HP00) is elérhető, amely nyomáskülönbség nélkül nyitja a szelepet. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és fémből készült. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A működés közbeni elektromos energiafogyasztás csökkentése érdekében a beépített kick and drop elektronikával ellátott tekercsek dupla tekercses technológiában állnak rendelkezésre.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
