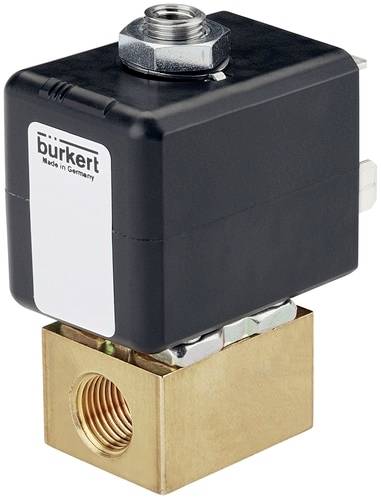

Bürkert Mágnesszelep 20054517 7012 110 V Karima Névleges távolság 1.6 mm 2-es kimenet tehermentesítve 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (18 890 Ft / Darab)
18 890 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2 utas mágnesszelep 20054517
- Közvetlen működésű és kompakt kis szelep DN 1.6 névleges átmérőig
- Túldugott tekercsrendszer
- Banjo csavaros csatlakozás a pneumatikus szelepekhez való közvetlen rögzítéshez
- Egyszerű és gyors betolható, karimás vagy csatlakozólemez szerelés
- Robbanásbiztos változatok
Műszaki adatok
- Tekercs (mag) - Tekercsméret: 20 mm
- Szerkezeti anyaga: sárgaréz
- Tömítés anyaga FKM
- Névleges átmérő 1,6 mm
- Vonalcsatlakozás: koncentrikus karimaminta KL.-NR.001-01-04
- Feszültség: 110 volt
- Frekvencia: 50 Hz
- Elektromos csatlakozás: C formájú csatlakozóminta a DIN EN 175301-803 (DIN 43 650) szerint
- Közepes hőmérséklet (C fok) (max): 100
- Környezeti hőmérséklet (C fok) (max): 75
- Környezeti hőmérséklet (C fok) (perc): -10
- Nyomás (bar) (max): 6
- Középhőmérséklet (C fok) (perc): -10
- Működési mód: 3/2-utas; Nyugalmi helyzetben az A kimenet tehermentesítve van
- Teljesítményfelvétel: 4 watt
- Üzemi ciklus (%): 100
- Nyitvatartási idő (msec) (max): 12
- Zárási idő (ms) (max): 12
- KV-érték (M*3/H): 0,06
- Nyitási idő (ms) (perc): 8
- Zárási idő (ms) (perc): 8
- Szigetelőanyag: EP
- Termék típus
Mágnesszelep
- Üzemi feszültség
110 V
- Üzemi nyomás (max.)
6 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
Karima
- Média-hőmérséklet (tartomány)
-10 - 100 °C
- Gyártói szám
20054517
- Tömítőanyag
FKM
- Funkció
3/2 utas
- Médiahőmérséklet (max.)
100 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Sűrített levegő
- Névleges távolság
1.6 mm
- Jellemzők
Üreges csavar
- Max. környezeti hőmérséklet
75 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
2-es kimenet tehermentesítve
- kv érték
0.06 m³/óra
Dokumentumok és letöltések
Adatlap
Adatlap 3048113 Bürkert Mágnesszelep 20054517 7012 110 V Karima Névleges távolság 1.6 mm 2-es kimenet tehermentesítve 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3048113 Bürkert Mágnesszelep 20054517 7012 110 V Karima Névleges távolság 1.6 mm 2-es kimenet tehermentesítve 1 db
Leírás
A 7012 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző ház- és tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. A programot robbanásbiztos változatok egészítik ki. A rugalmas tömlőcsatlakozási technológiához betolható szerelvények választhatók. A pneumatikus hajtáshoz való egyszerű közvetlen rögzítéshez az üreges csavarral ellátott bendzsócsatlakozás az ideális megoldás. Az opcionális kézi működtetés gyors üzembe helyezést és optimális karbantartást tesz lehetővé. A Form B ipari szabvány vagy a DIN EN 17301-803 Form C szerinti csatlakozóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
