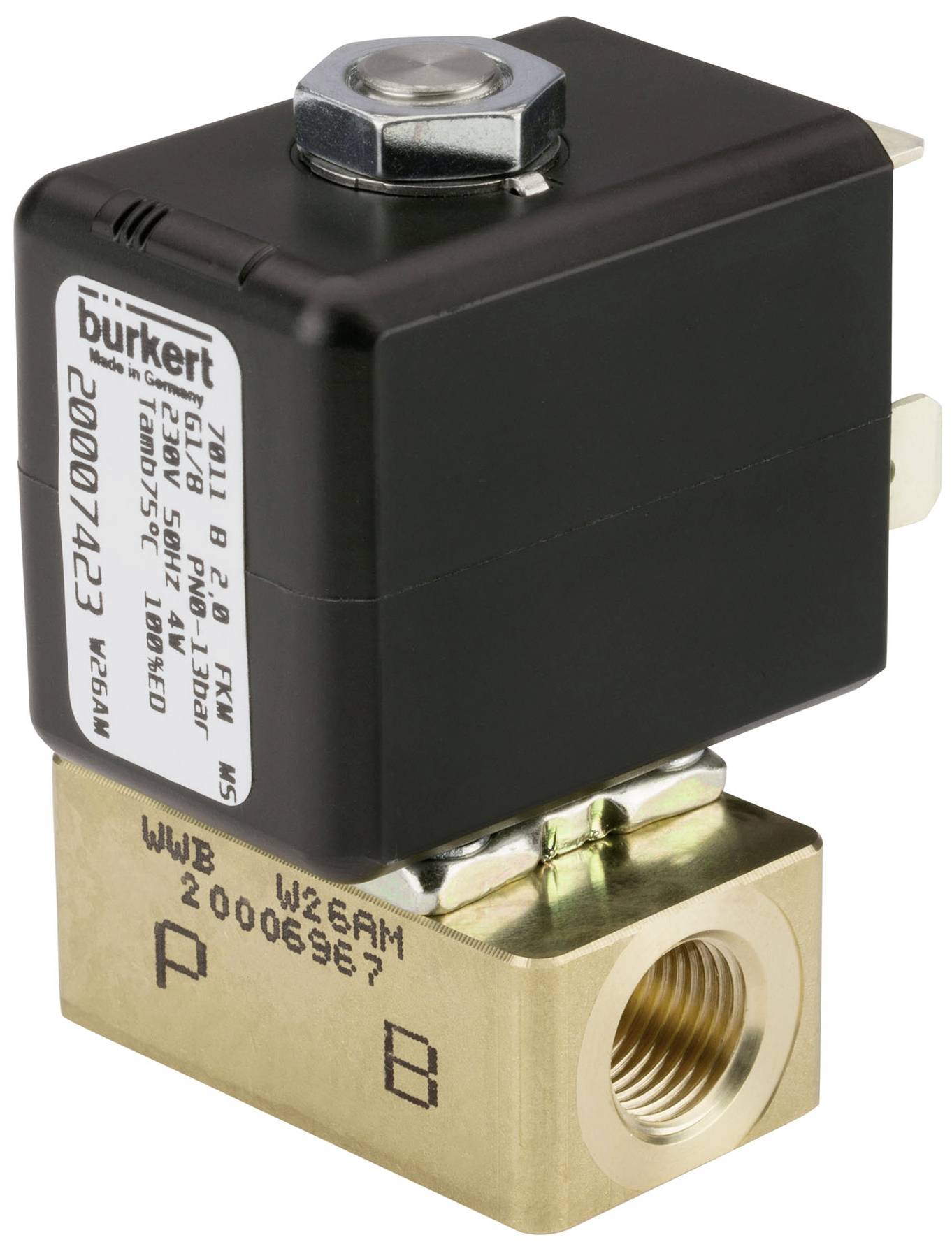

Bürkert Mágnesszelep 20074708 7011 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (18 890 Ft / Darab)
18 890 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep 20074708
- Közvetlen működésű és kompakt kis szelep DN névleges átmérőig 2.4
- Túldugott tekercsrendszer
- Egyszerű és gyors karima vagy csatlakozólap összeszerelés
- Gyorscsatlakozó (betolható idom) tömlőcsatlakozókhoz
- Robbanásbiztos változatok
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 75 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 5,5 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: C alakú csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék jellemzői - főszelep működési elve: dugattyú
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 17 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - Nyitott kapcsolási idő min: 8 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 10 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 1,6 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,06 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 1/16 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 5
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: M
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menettípus: M
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 5
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercsméret: 20 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - névleges teljesítmény DC: 5 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 5 W
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 5 W
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0 bar
- Média-hőmérséklet (tartomány)
-10 - 100 °C
- Gyártói szám
20074708
- Médiahőmérséklet (max.)
100 °C
- Média hőmérséklet (min.)
-10 °C
IP65
- Max. környezeti hőmérséklet
75 °C
- Környezeti hőmérséklet (min.)
-10 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3048139 Bürkert Mágnesszelep 20074708 7011 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3048139 Bürkert Mágnesszelep 20074708 7011 24 V 1 db
Leírás
A 7011 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző ház- és tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. A programot a DVGW EN 161 szerinti változatok és a robbanásbiztos változatok egészítik ki. A rugalmas tömlőcsatlakozási technológiához betolható szerelvények választhatók. A Form B vagy DIN EN 175301-803 C szabvány szerinti csatlakozóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
